Модуль трехосевого акселерометра на LIS3DSH
Распродано

Модуль трехосевого акселерометра на LIS3DSH

Артикул: 10450
297 руб

ОПИСАНИЕ
ХАРАКТЕРИСТИКИ
ОТЗЫВЫ 1

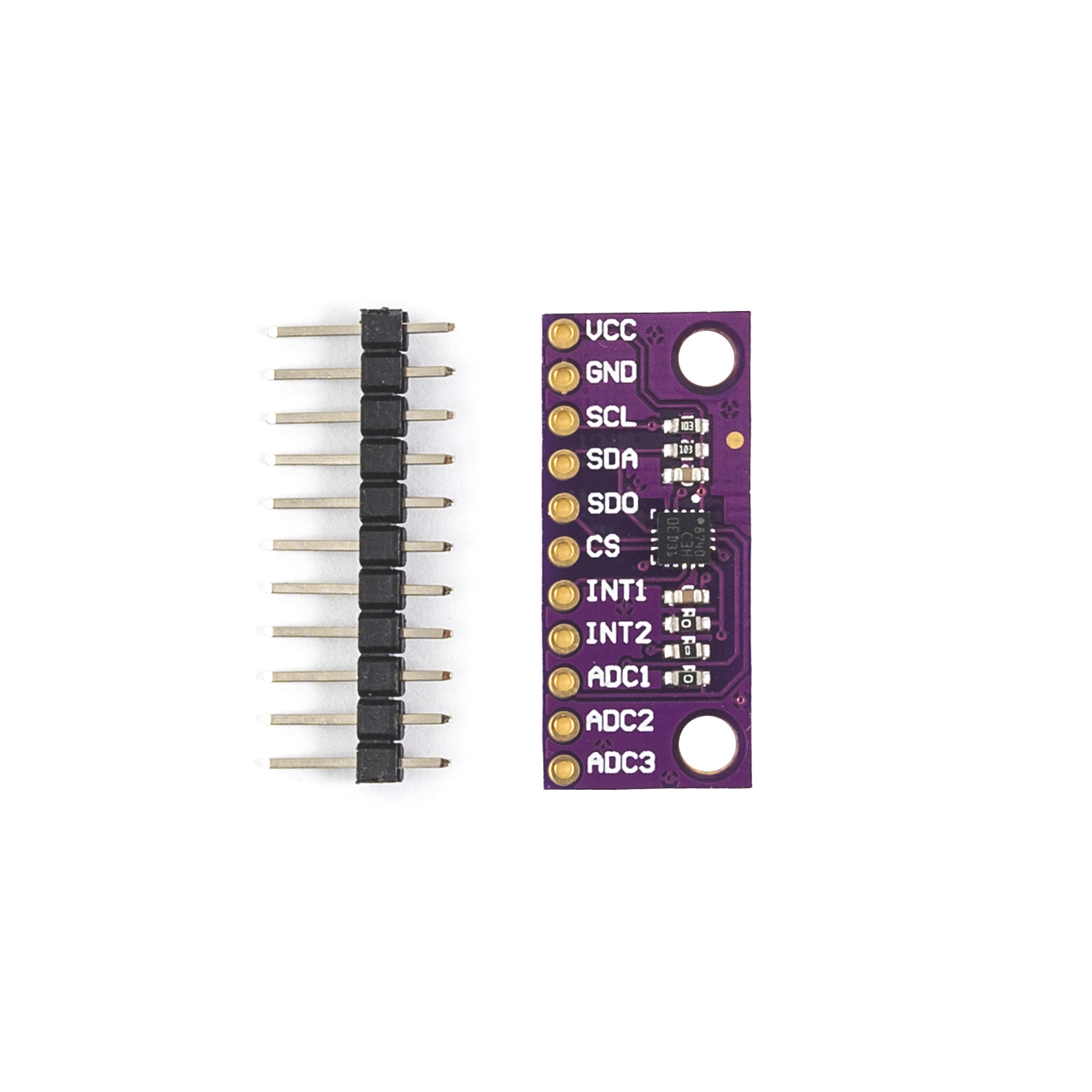

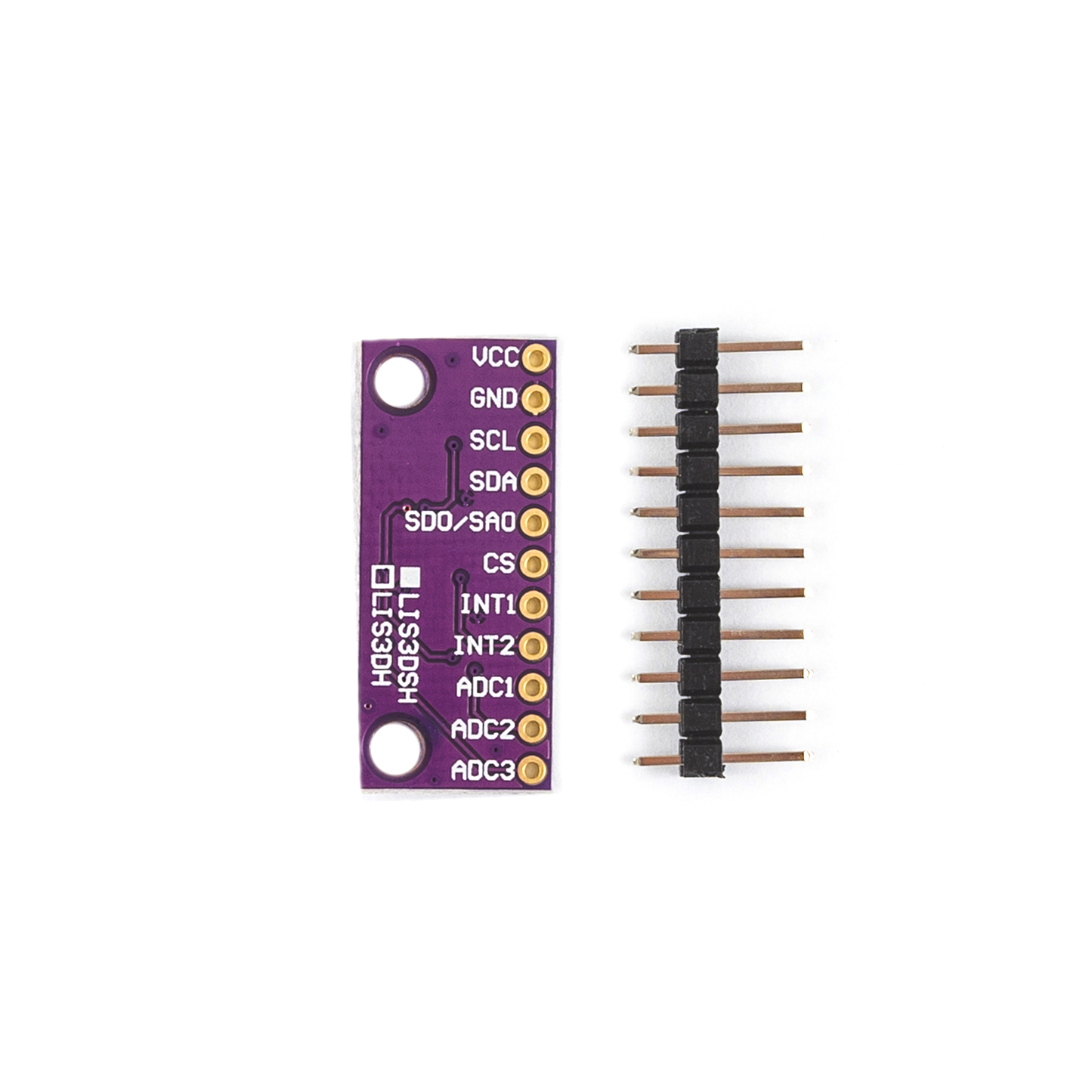

3-осевой датчик акселерометра Цифровой LIS3DSH - модуль трехосевого акселерометра, основанный на микросхеме ST Microelectronics LIS3DSH. Имеет два крепежных отверстия, колодку PLS-11 (идет в комплекте, не впаяна) со следующими выведенными контактами: VCC, GND, SCL, SDA, SDO, CS, INT1, INT2, ADC1, ADC2, ADC3. Производитель рекомендует к использованию для реализации следующего функционала: распознавание начала движения (с включением по движению), свободное падение, распознавание нажатия/двойного нажатия, шагомер, распознавание ориентации дисплея, установка в игровые и VR-девайсы, мониторинг уровня вибрации для ее компенсации, распознавание ударов. Имеет возможность подключения как по интерфейсу I2C (SCL+SDA), так и по SPI (SDA, SDO, SCL). Выбор происходит по контакту CS: При установка логической 1 связь происходит по I2C, при установке логического 0 связь происходит по SPI. Контакты INT1 и INT2 выдают сигнал прерывания на контроллер при переходе определенного программируемого уровня ускорения, что может быть полезным при разработке низкопотребляемых устройств, активируемых по движению (например, иммобилайзер). Контакты ADC по умолчанию находятся в состоянии Z, но при подключении к контроллеру и необходимой конфигурации выдают ускорение по 3 осям на АЦП контроллера (в диапазоне 0.9В-1.8В). Будьте внимательны: датчик не поддерживает напряжение на входах-выходах выше 4.8В, а модуль не имеет встроенного преобразователя логического уровня, т.е. при подключении к 5В I2C/SPI от Arduino будет необходимо в цепь добавить преобразователь логического уровня.

Габариты платы: 12.6х28.9 мм
Напряжение питания: 1.71...3.6 VDC
Независимое питание IO (1.8VDC), совместимое с напряжением питания
Сверхнизкопотребляющий режим: до 2мкА
Диапазон измерения: программируемый, ±2g/±4g/±8g/±16g
Интерфейс связи: I2C/SPI
16-битный вывод данных
Частота измерения: 3.125 Гц...1.6 кГц
Программируемый встроенный конечный автомат (для INT)
Встроенный датчик температуры для самокоррекции дрейфа нуля
Встроенное самотестирование
Встроенный FIFO
Встроенные программируемые сигналы генерации прерывания для распознавания свободного падения и движения
Ударопрочность: до 10000g

LIS3DH datasheet

Категория Авито
Товары для компьютера
Тип товара Авито
Аксессуары
Бренд
Нет бренда
Количество в упаковке, шт
1
Количество в упаковке
1
Тип Ozon
Радиоконструкторы и модули
Вес (кг)
0.002
Константин
19.03.2023 в 00:29
Продавец обманул, покупал lis3dsh, в итоге пришёл lis3dh. Маркировка у чипа C3H, у lis3dsh маркировка DSH. При подключении к Arduino выдает devise id = 51 (0x33), что соответствует lis3dh.
Пожалуйста, кто покупает, будьте внимательны при получении и проверяйте товар!
Добрый день,приносим извинения за ошибку.Деньги за товар вернули.
Youbot.ru, 03.04.2023 в 12:25
