Bluetooth стерео модуль JDY-63
Скидка 10%

Bluetooth стерео модуль JDY-63

Артикул: 10396
135 руб150 руб
: 6 шт.

ОПИСАНИЕ
ХАРАКТЕРИСТИКИ
ОТЗЫВЫ 0

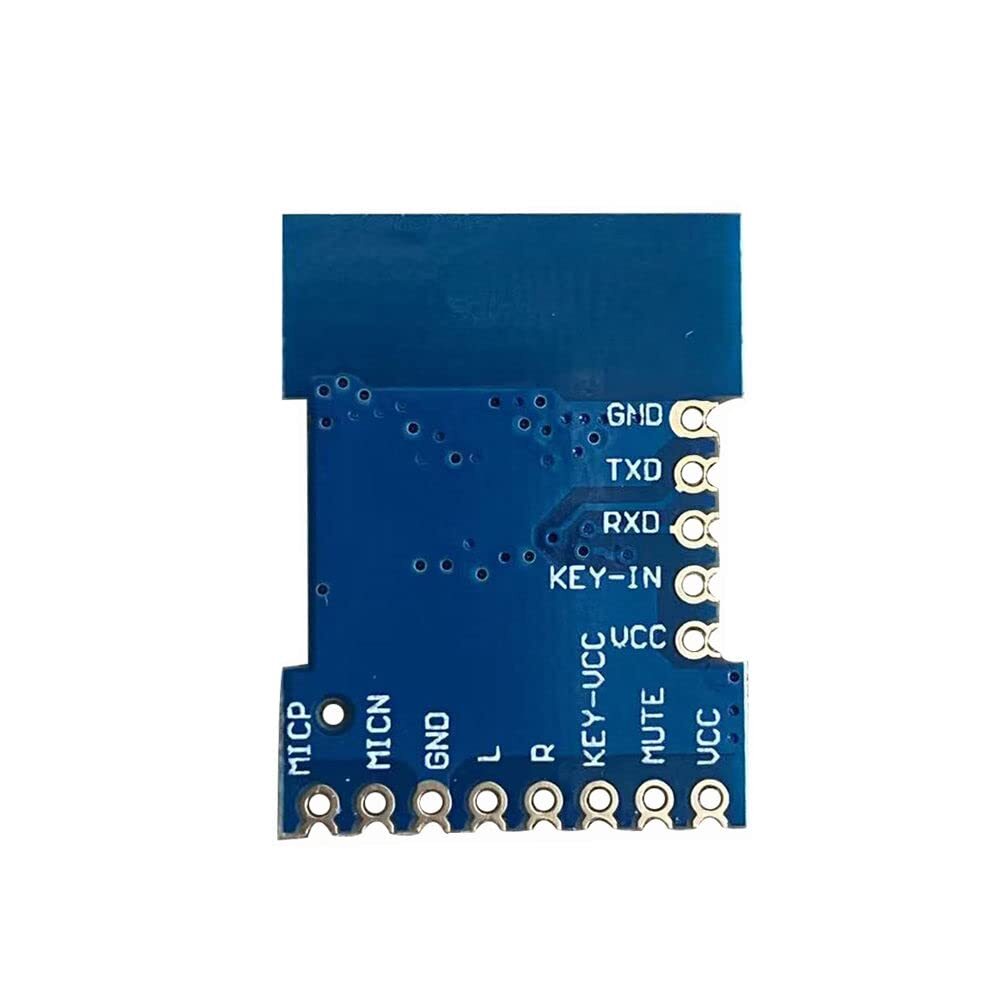

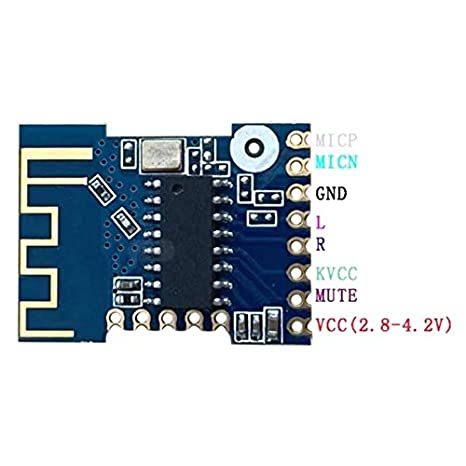

Bluetooth стерео модуль JDY-63 - модуль с двухканальным стереовыходом. Имеет два контакта для подключения микрофона (MICP и MICN, по умолчанию отключены), контакт для кнопки включения (KVCC), аудиовыводы L и R (левый и правый канал соответственно), контакт для заглушения музыки во время проигрывания (MUTE, по умолчанию в состоянии HIGH - громкость музыки 0, при переводе в состояние LOW - проигрывание музыки продолжается), выводах для подключения питания (GND и VCC. Аудиомодуль очень зависим от чистого питания без пульсаций, поэтому не рекомендуется питать его от импульсного источника питания, а также рекомендуется LC фильтр), а также UART (Выводы RXD и TXD). Внимание: модуль не является независимым законченным устройством, он не имеет встроенных усилителей на каждый канал, а лишь преобразователем UART-Audio output. Для подключения используйте усилители на каждый канал (до 3 Вт), подключенные контактами L+Mute и R+Mute соответственно для каждого канала.

Габариты платы: 22х17х2.4 мм
Шаг между выводами: 2 мм
Рекомендуемый чип усилителя на каждый канал: ANT8110
Максимальная мощность на каждый канал: 3 Вт
Напряжение питания - 2.8-4.2В, что соответствует рабочему напряжению одной Li-Ion/Li-Pol банки



Размер печатной платы
22 * ​​17 * 2,4 мм (длина, ширина и высота)
Категория Авито
Товары для компьютера
Тип товара Авито
Аксессуары
Вес (кг)
0.001
