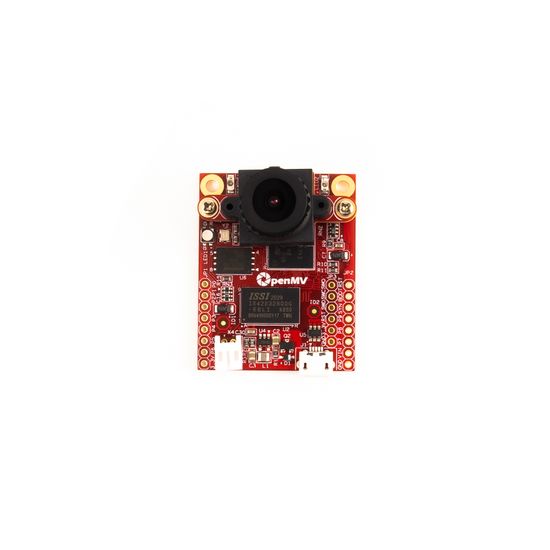

Модуль машинного зрения OpenMV4 H7 Plus 500 / OV5640 (модуль камеры)
Распродано

Модуль машинного зрения OpenMV4 H7 Plus 500 / OV5640 (модуль камеры)

Артикул: 10823
19892 руб

ОПИСАНИЕ
ХАРАКТЕРИСТИКИ
ОТЗЫВЫ 0

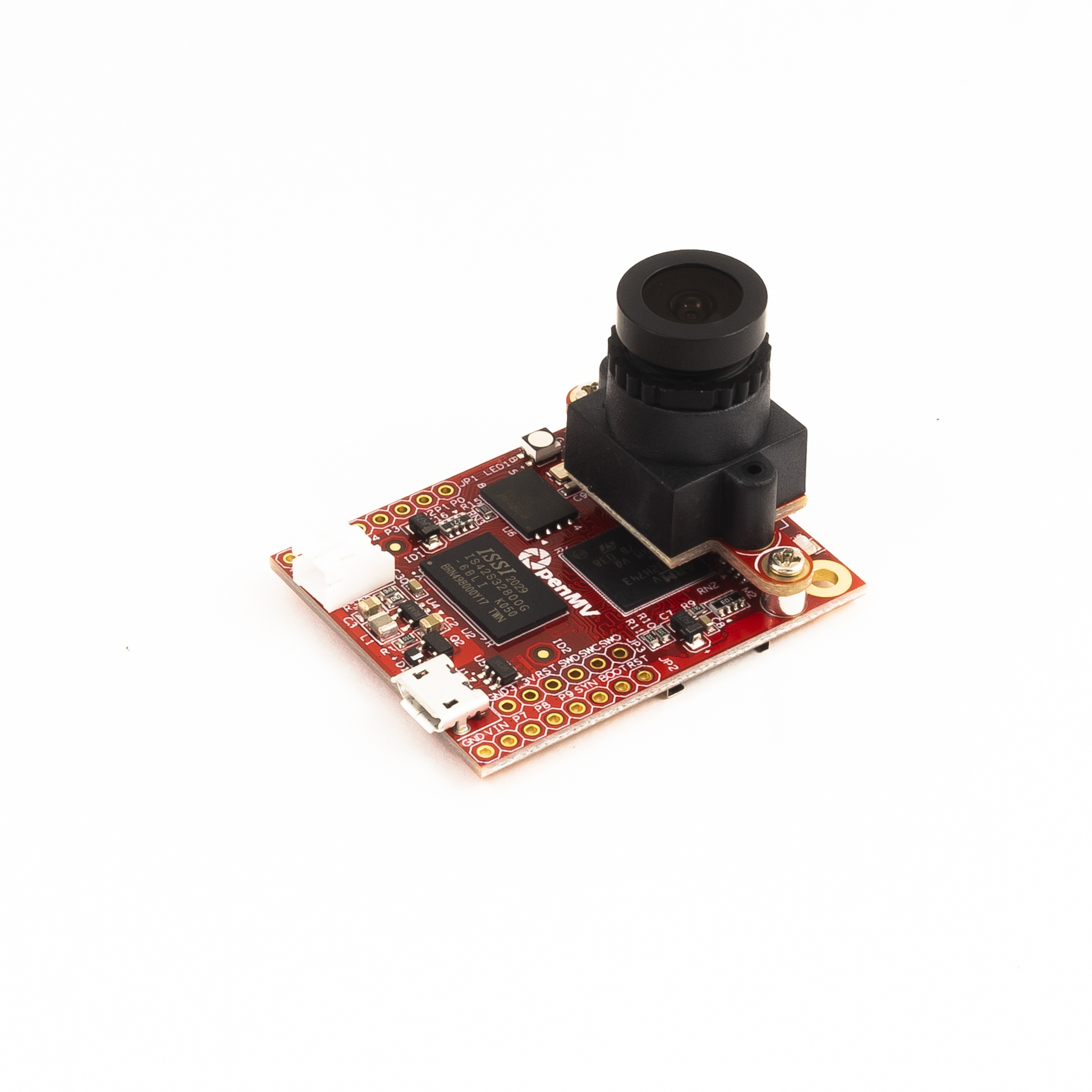

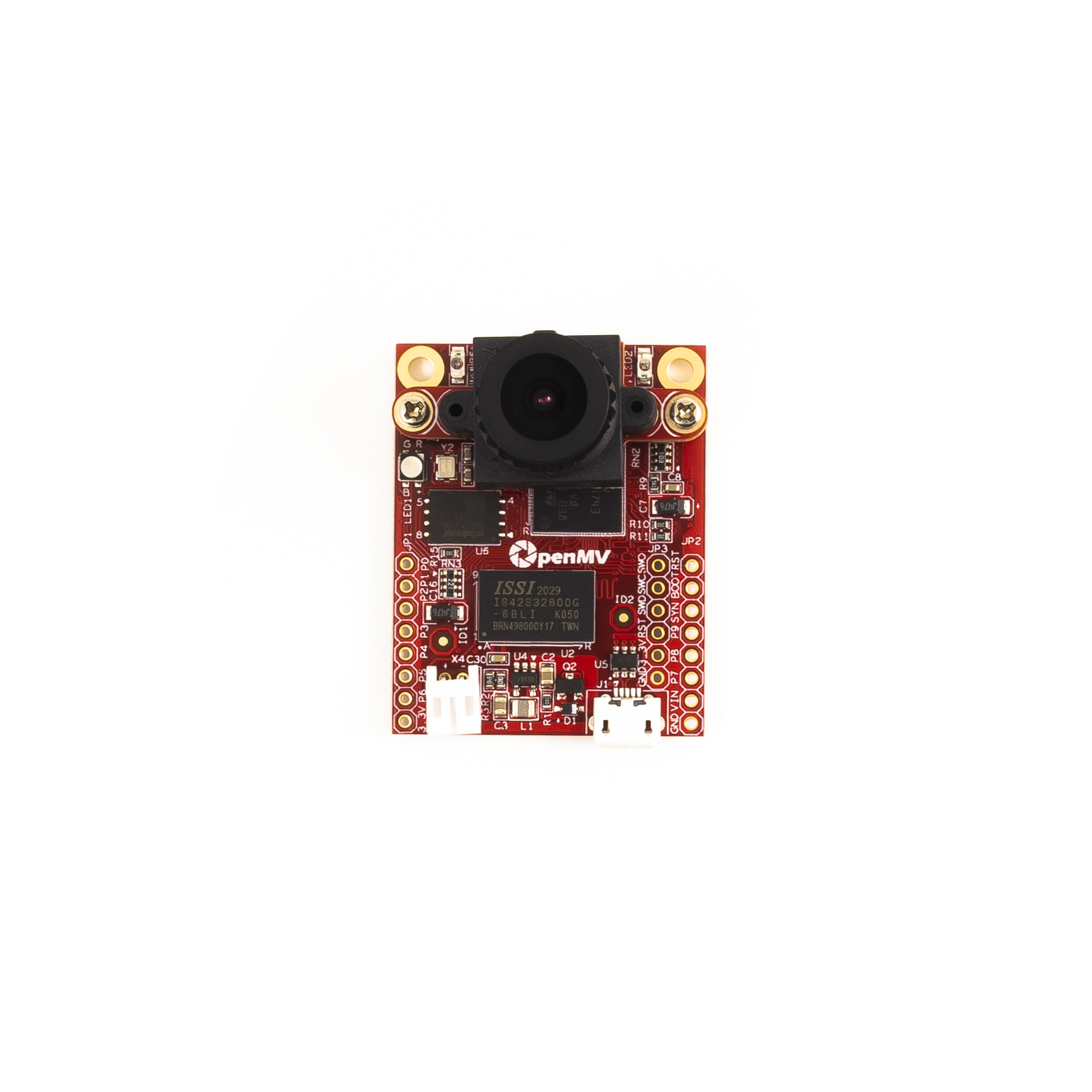

OpenMV Cam-это небольшая, но мощная плата микроконтроллера, которая позволяет легко реализовывать приложения с использованием машинного зрения в реальном мире. Вы программируете OpenMV Cam в высокоуровневых скриптах Python вместо C/C++. Это облегчает работу со сложными выходами алгоритмов машинного зрения и работу с высокоуровневыми структурами данных.

Особенности OpenMV Cam:

  • Процессор STM32H743II ARM Cortex M7 работает на частоте 480 МГц с 32 Мб SDRAM + 1 МБ SRAM и 32 МБ внешней + 2 МБ внутренней. Процессор имеет следующие интерфейсы ввода-вывода:
    • Полноскоростной USB-интерфейс (12 Мбит / с) для подключения к вашему компьютеру. Ваша камера OpenMV будет выглядеть как виртуальный COM - порт и USB-флешка при подключении.
    • Гнездо карты µSD, способное считывать/записывать 100 Мбит / с, что позволяет вашей камере OpenMV делать снимки и легко снимать средства машинного зрения с карты µSD.
    • Шина SPI, которая может работать до 80 Мбит / с, позволяет легко передавать данные изображения из системы либо на  экран, либо на WiFi-экран, либо на другой микроконтроллер.

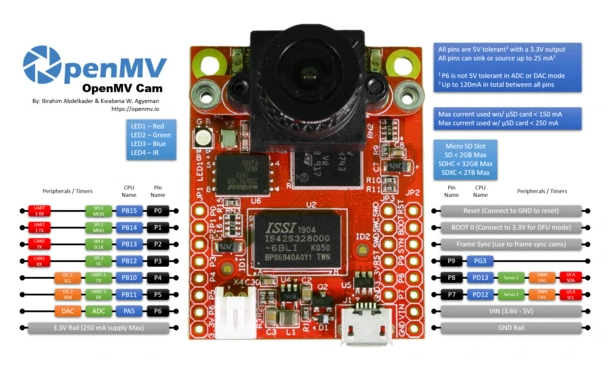

    • Шина I2C (до 1 Мбит/с), CAN-шина (до 1 Мбит/с) и асинхронная последовательная шина (TX/RX, до 7,5 Мбит/с) для взаимодействия с другими микроконтроллерами и датчиками.
    • 12-битный АЦП и 12-битный ЦАП.
    • Два контакта ввода-вывода для сервоуправления.
    • Прерывания и ШИМ на всех выводах ввода-вывода (на плате имеется 10 выводов ввода-вывода).
    • А еще один RGB-светодиод и два мощных ИК-светодиода длиной волны 850 нм.
    • 32 МБ внешней 32-битной SDRAM с тактовой частотой 100 МГц обеспечивают пропускную способность 400 Мбит/с.
    • 32 МБ внешней вспышки quadspi с тактовой частотой 100 МГц в 4-битном режиме DDR обеспечивают пропускную способность 100 МБИТ/с (скорость чтения).
  • Съемная система модулей камеры позволяющая OpenMV Cam H7 взаимодействовать с различными датчиками:
    • OpenMV Cam H7 Plus поставляется с датчиком изображения OV5640, способным принимать изображения 2592x1944 (5MP). Большинство простых алгоритмов будут работать в диапазоне 25-50 кадров в секунду при разрешении QVGA (320x240) и ниже. Ваш датчик изображения поставляется с объективом 2,8 мм на стандартном креплении объектива M12. Если вы хотите использовать более специализированные линзы с датчиком изображения, вы можете легко купить и прикрепить их самостоятельно.
  • Разъем LiPo - батареи, совместимый с 3.7-вольтовыми LiPo-батареями.

Технические характеристики

ПроцессорARM® 32-битный процессор Cortex®-M7
с двойной точностью FPU
480 МГц (1027 DMIPS)
Оценка оценки ядра: 2400
 Оперативная памяти

64KB Stack
256KB .DATA/.BSS/Heap
32MB Frame Buffer/Stack
512KB SDRAM Cache
256KB DMA Буферы

Flash Загрузчик 128KB
Встроенная флешка
16MB Прошивка 1792KB
Поддерживаемые Форматы изображенийОттенки
серого
RGB565 JPEG (и BAYER)
Максимальное Поддерживаемое Разрешение

Оттенки серого: 2952x1944 (5MP)
RGB565: 2952x1944 (5MP)
оттенками серого JPEG: 2952x1944 (5MP)
RGB565 JPEG: 2952x1944 (5MP)

Информация об объективеФокусное расстояние: 2,8 мм
Апертура: F2.0
Формат: 1/3"
HFOV = 70,8°, VFOV = 55,6°
Крепление: M12*0,5
ИК Фильтр: 650 нм (съемный)
ПитаниеВсе разъемы 5V допустимо с выходом 3.3 V.
Вес17гр
Длина45 мм
Ширина36 мм
Высота29 мм

потребляемая мощность

Холостой ход - Нет карты µSD140мА @ 3,3 В
Idle - Карта µSD140мА @ 3,3 В
Активен - Нет карты µSD230мА @ 3,3 В
Активная карта-µSD240мА при 3,3 В

диапазон температур

ХранениеОт -40°C до 125°C
РабочийОт -20°C до 70°C

В комплекте поставляется:

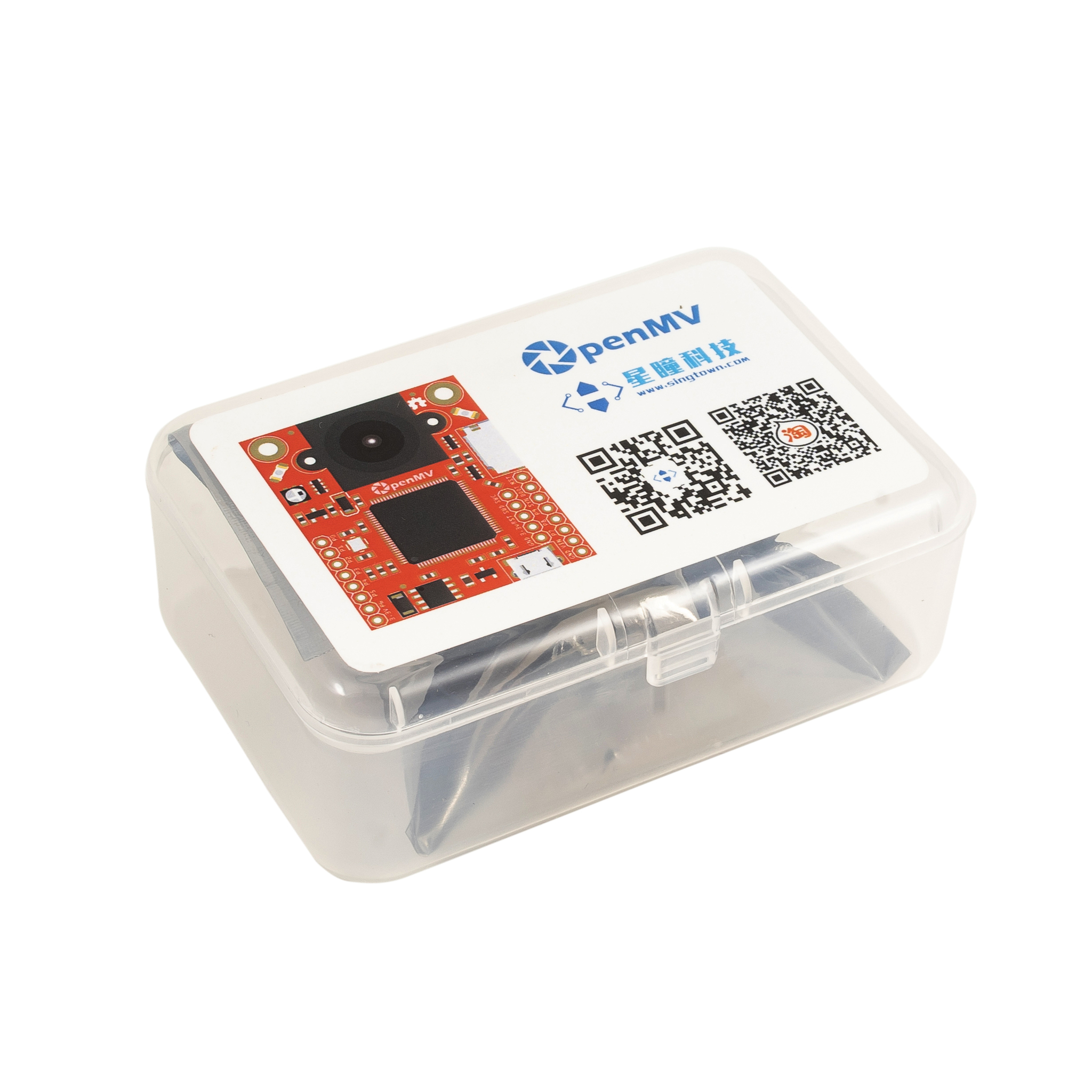

-модуль машинного зрения в пластиковом кейсе

-кабель microUSB

-акриловый держатель

-две платы разводки

-2 линейки + крепёж



Категория Авито
Электронные компоненты
Вес (кг)
0.03
