Микросхема LM1875T в корпусе TO220 отлично подходит в роли основы для создания низкочастотного (от 14 Гц до 100 кГц) усилителя мощности аудиосигнала. Поддерживает подключение динамических громкоговорителей на 4 Ом либо 8 Ом. К преимуществам такого усилителя можно отнести отличный коэффициент усиления громкости 105 дБ, незначительные гармонические искажения сигнала (0,04 при частоте 1 кГц).
Микросхема LM1875T обеспечивает лучшее звучание в сравнине с легендарным усилителем TDA2030A, но вы можете использовать любой из вариантов для работы собираемого устройства.

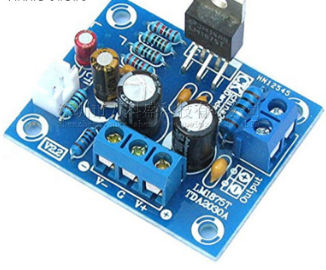

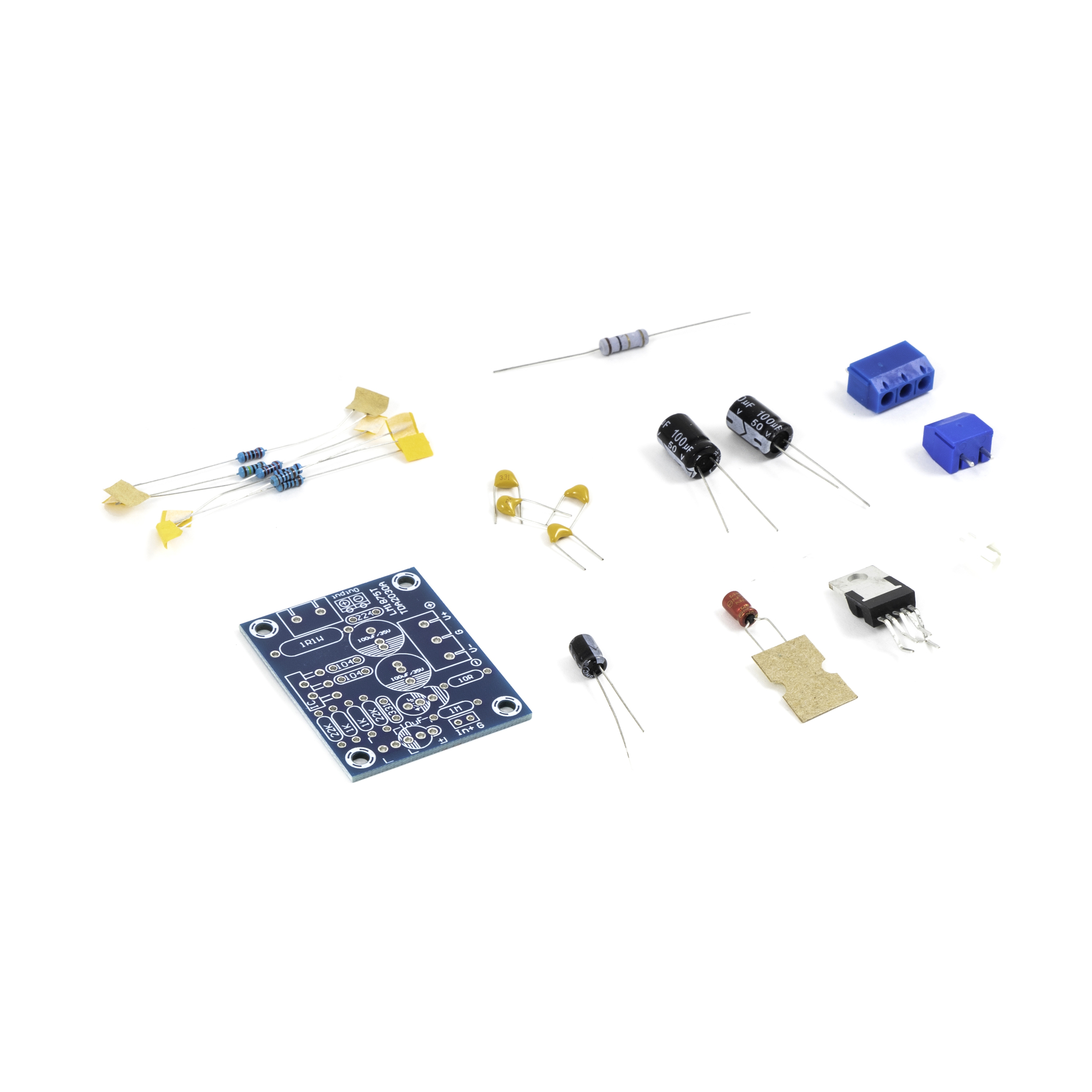

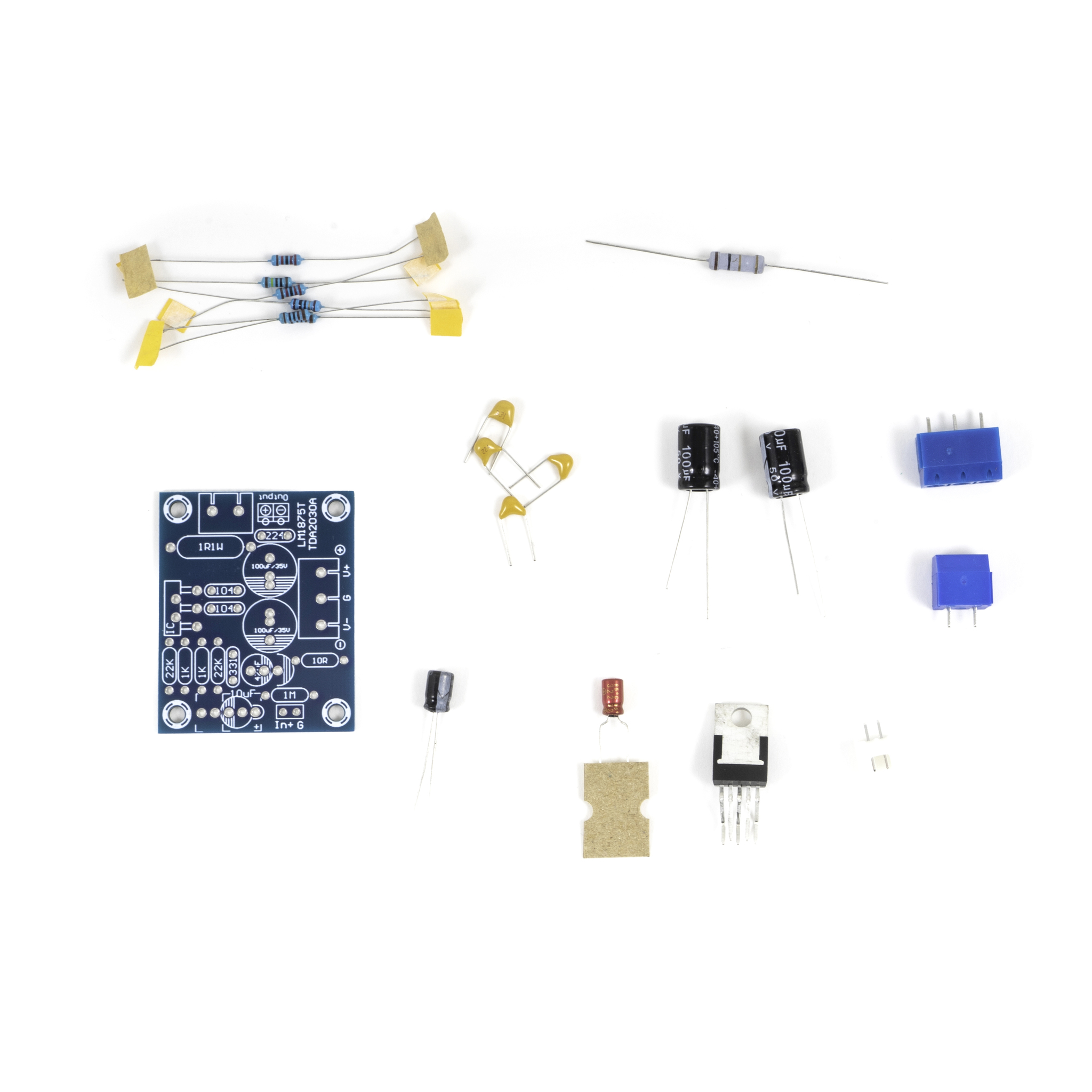

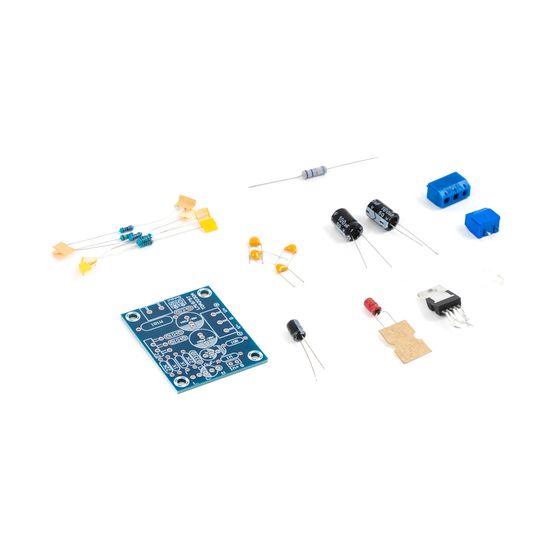

Данный набор позволяет собрать усилитель с выходной мощностью 20 Вт. В процессе сборки вы сможете закрепить свои навыки в чтении электрических схем и пайки электронных компонентов. А потому данный набор может быть использован и в обучающих целях. На плате имеются две группы контактов под винтовые клеммы. К первой подключается внешнее питание, а к другой, состоящей из трех выводов, входной аудиосигнал. Отдельный разъем белого цвета используется для подключения динамика.
! Важно: в набор для сборки не входит радиатора, поэтому для работы на максимальных мощностях необходимо приобретать его отдельно и встраивать в DIY схему. Радиатор крепится с задней стороны микросхемы усилителяю Для безопасности схемы расположите между ними изолирующую прокладку и шайбу.
Технические характеристики:
— Выходная мощность: стандартная 20 Вт (максимальная 30 Вт)
— Сопротивление динамика: 4Ω-8 Ом
— Полное гармоническое искажение: <0.04%
— SNR: 105dB
— Частотная характеристика: 14 Гц-100 кГц
(Цепь радиоуправляемого сигнала с низким проходом, рассматриваемая с максимальным диапазоном 3,29 Гц-482,29 кГц)
— Напряжение питания: рекомендуется ± 25 в
(Максимальное напряжение не может превышать ± 30 в, 18 В переменного тока).
