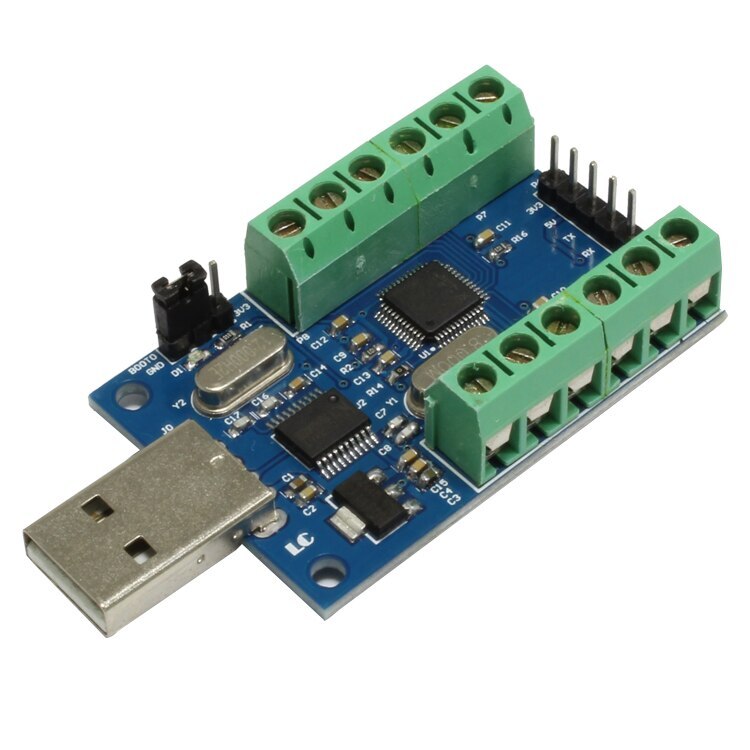

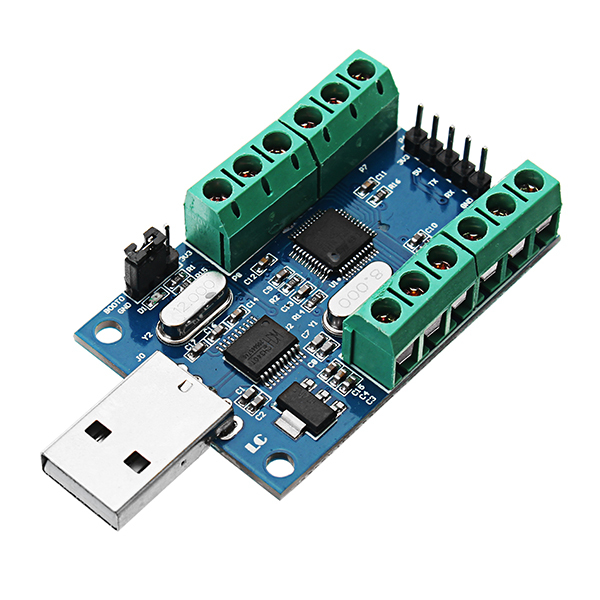

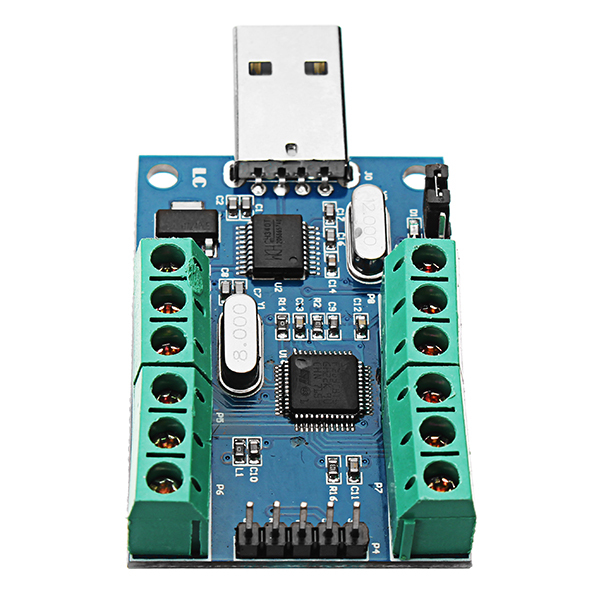

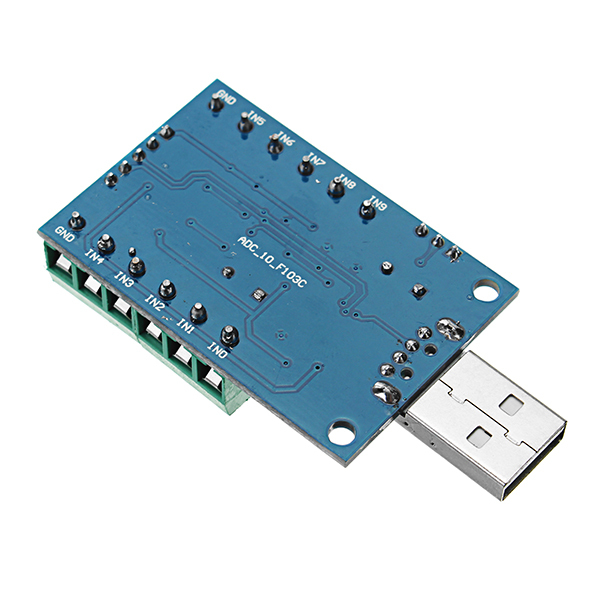

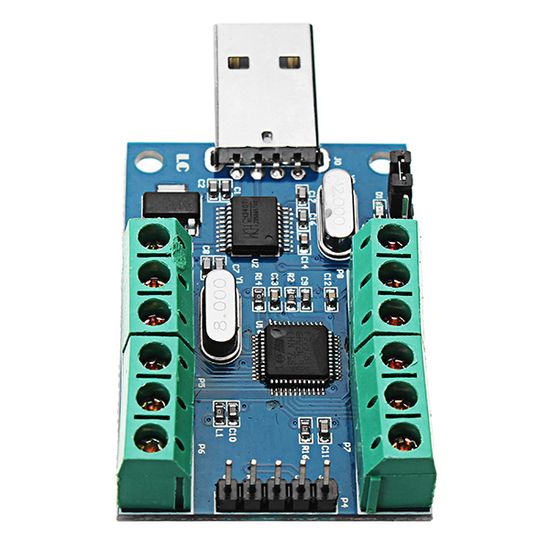

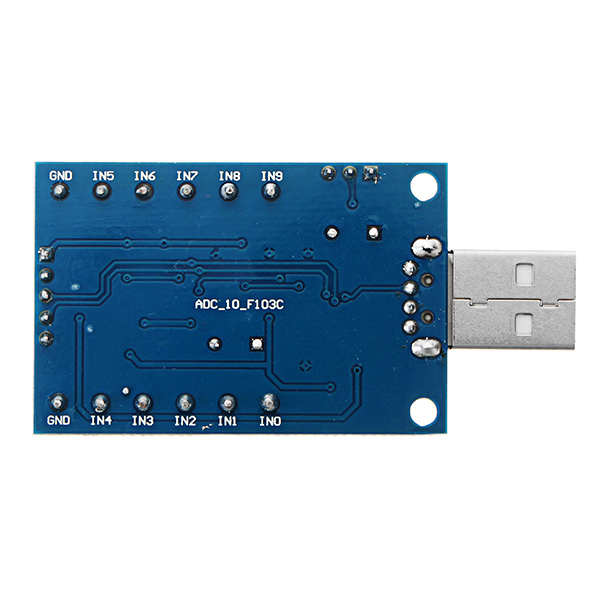

10-канальный высокоэффективный модуль аналого-цифрового преобразователя сигналов базируется на микроконтроллере STM32F103. Выводы для входных сигналов пронумерованы от IN0 до IN9. Провода легко подключать к модулю благодаря винтовым клеммам. Благодаря чипу STM32 обеспечивается преобразование с 12-битным разрешением (4097 значений), что на несколько порядков больше, чем во встроенных АЦП внутри ардуино-совместимых плат классических моделей (Uno, Nano, Mega).

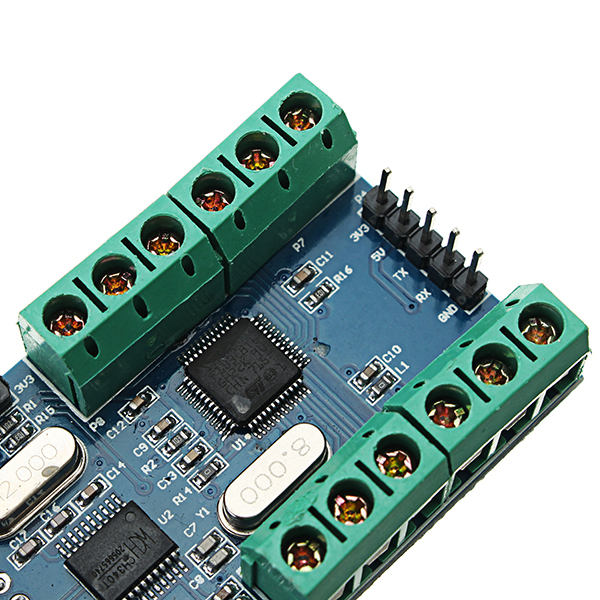

Используйте подключение к компьютеру по последовательному интерфейсу UART-USB, чтобы просматривать результаты выборки преобразования, а также делать их выгрузку на жесткий диск компьютера. В плату встроена микросхема драйвера CH340 для обнаружения подключенного устройства к компьютеру. Также под последовательный интерфейс UART отведены контакты с другой стороны модуля: TX, RX и выводы под подключение внешнего питания. С помощью клеммы можно регулировать напряжение питания устройства: 3,3 либо 5 вольт постоянного тока.
Технические характеристики:
Микроконтроллер: STM32F103
Разрешение: 12 бит (0…4096)
Число входных каналов: 10
Интерфейс для внешних подключений: UART / USB
Диапазон входного напряжения выборки: 0…3,3 В
Напряжение питания: 3,3 / 5 В постоянного тока (DC)
Размеры платы: 50 x 33 мм
