Модуль аудио усилителя XH-A232 выполнен на микросхеме усилителя D-класса TPA3110D2 от Texas Instruments. Для своей небольшой стоимости обладает превосходными параметрами мощности: до 30 Вт на двух каналах. Имеет низкое энергопотребление. Прост в использовании и подключении.

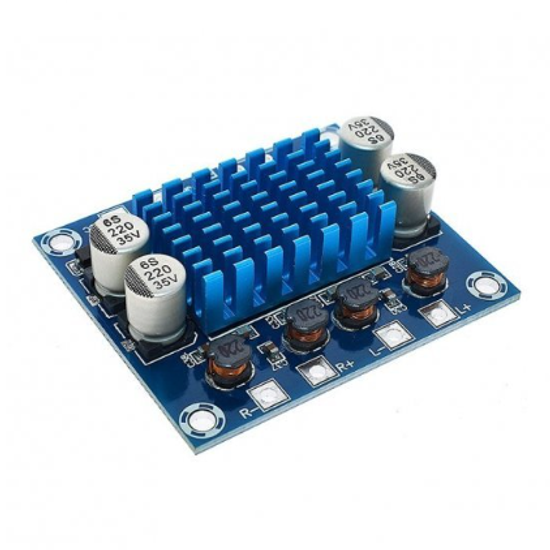

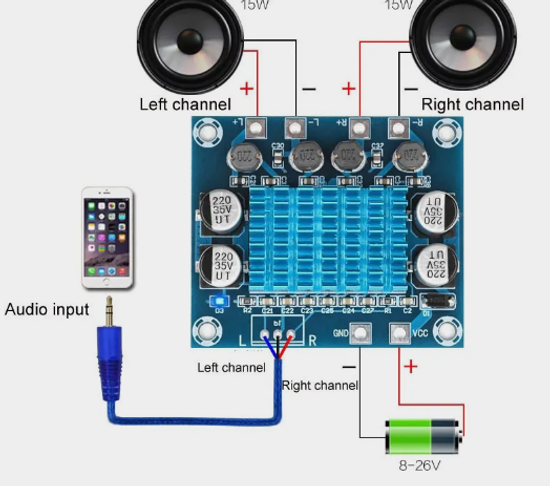

На схеме ниже приведен пример подключения динамиков к данному усилителю. Для левого и правого динамиков используются выводы L+, L- и R+, R- соответственно. Провода от источника питания (в диапазоне от 8 до 26 вольт постоянного тока) необходимо подключить к контактам VCC и GND. Оставшиеся три контакта используются для подачи аудио входного сигнала: это может вывод звукового сигнала с MP3-плеера, телефона, телевизора, компьютера или маломощных колонок.
К особенностям данной платы относятся:
Технология подавления электромагнитных помех
Схема защиты динамика SpeakerGuard™
Автоматическое отключение выходного каскада в случаях, если входные конденсаторы повреждены или на входах имеются короткие замыкания
Защита от коротких замыканий и перегрева
Технические характеристики:
Название модуля: XH-A232
Микросхема: TPA3110
Напряжение питания: 8…26 В постоянного тока
Выходное сопротивление динамиков: 4…8 Ом
Выходная мощность: 30 Вт
Параметр сигнал/шум: 100 дБ
Выходной ток: до 3 А
Размеры: 53 x 45 x 14 мм
Техническая документация:

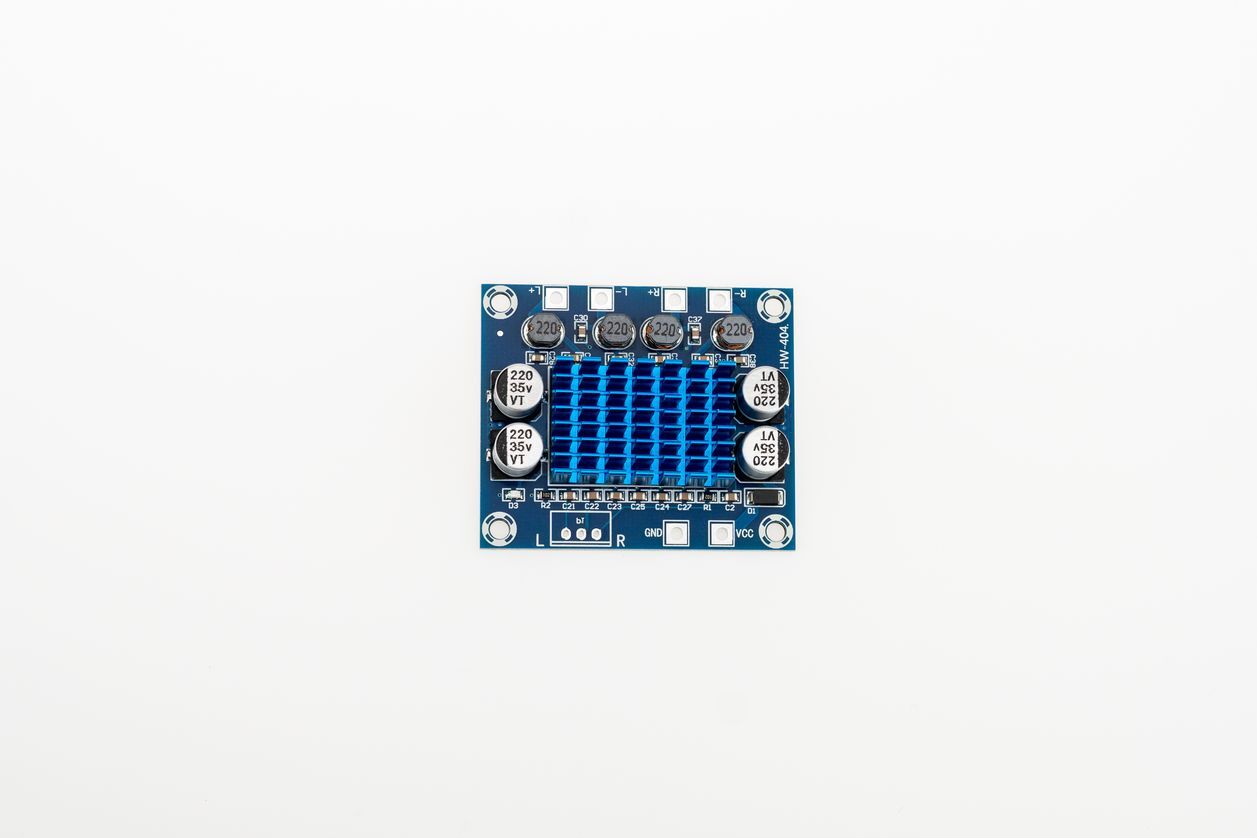

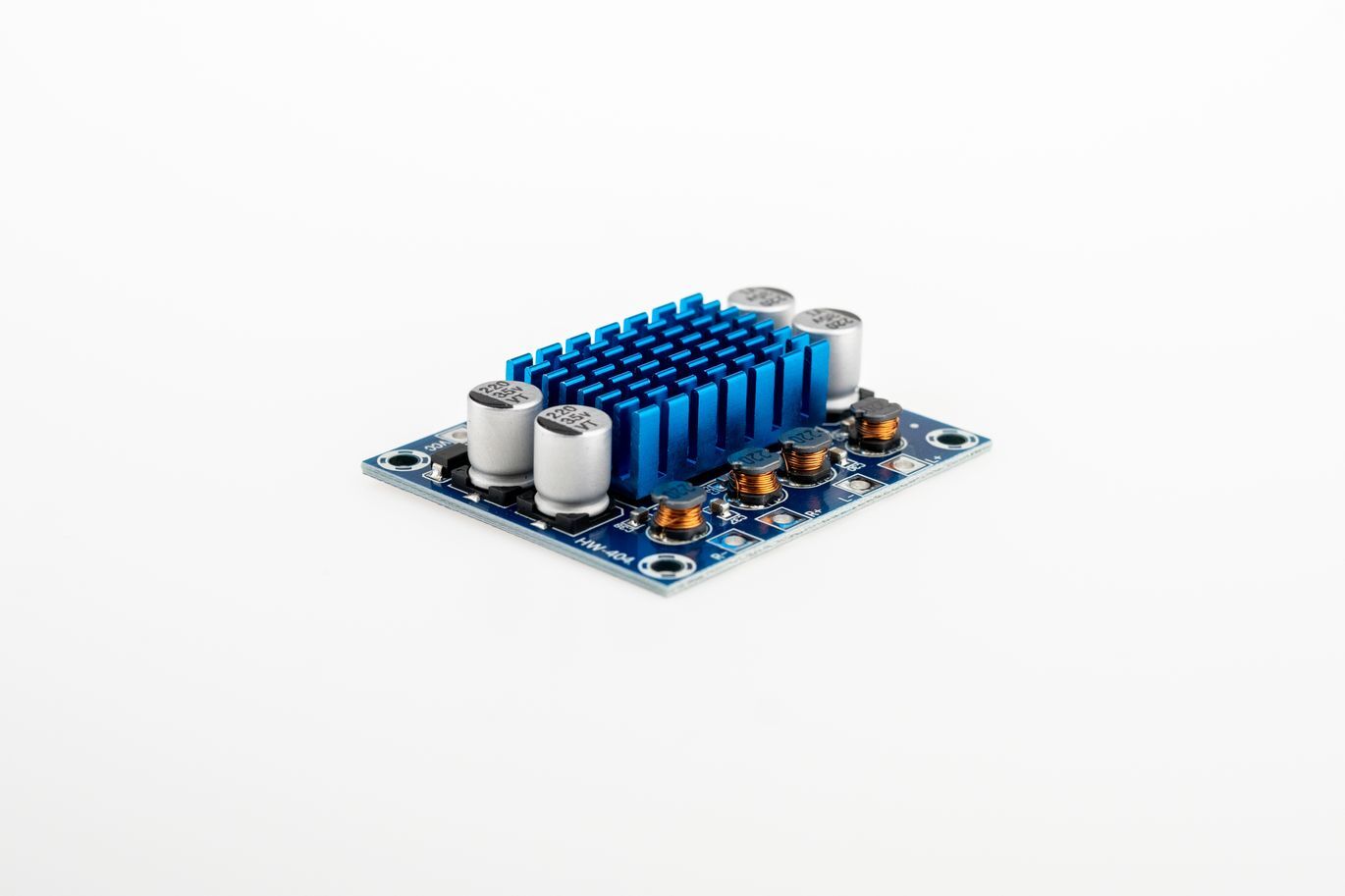

Распиновка модуля:
