Модуль RDA5807M Pro FM Radio — это компактный электронный модуль, позволяющий добавить функцию FM-радио в ваши самодельные аудиопроекты. Он основан на интегральной схеме FM стерео радиотюнера RDA5807M. Модуль RDA5807M Pro имеет удобный интерфейс подключения, состоящий из разъемов питания, заземления и антенны, а также протокол I2C двухпроводного последовательного интерфейса для связи с программируемыми контроллерами и отладочными платами. Модуль также имеет встроенный стабилизатор напряжения 3.3 В, который обеспечивает стабильное питание чипа.
RDA5807M Pro подходит для широкого спектра DIY-проектов, включая портативные радиоприемники, портативные музыкальные системы и другие аудиоустройства, которым требуется функциональность FM-радио. Низкое энергопотребление (до 20 мА) делает его идеальным для устройств с автономным питанием от аккумуляторов или батареек.
Автоматическая настройка частоты (AFC) обеспечивает стабильный прием даже в условиях слабого или нестабильного FM-сигнала. Также положительным образом на качество FM-сигнала влияют высокая чувствительность чипа RDA5807M, низкий коэффициент усиления и встроенные фильтры уменьшения уровня шума.
Технические характеристики:
Протокол связи: I2C
Рабочее напряжение: 2.7…3.3В
Диапазон частот: 50…115 МГц
Автоматическая регулировка частоты (AFC)
Цифровая архитектура тюнера с низким коэффициентом усиления
Поддерживает всемирный FM-диапазон, включая Японию, США, Европу и Китай
Высокая чувствительность: 1,7 мкВ
Потребляемый ток: 20 мА
Отношение сигнал/шум: 82 дБ

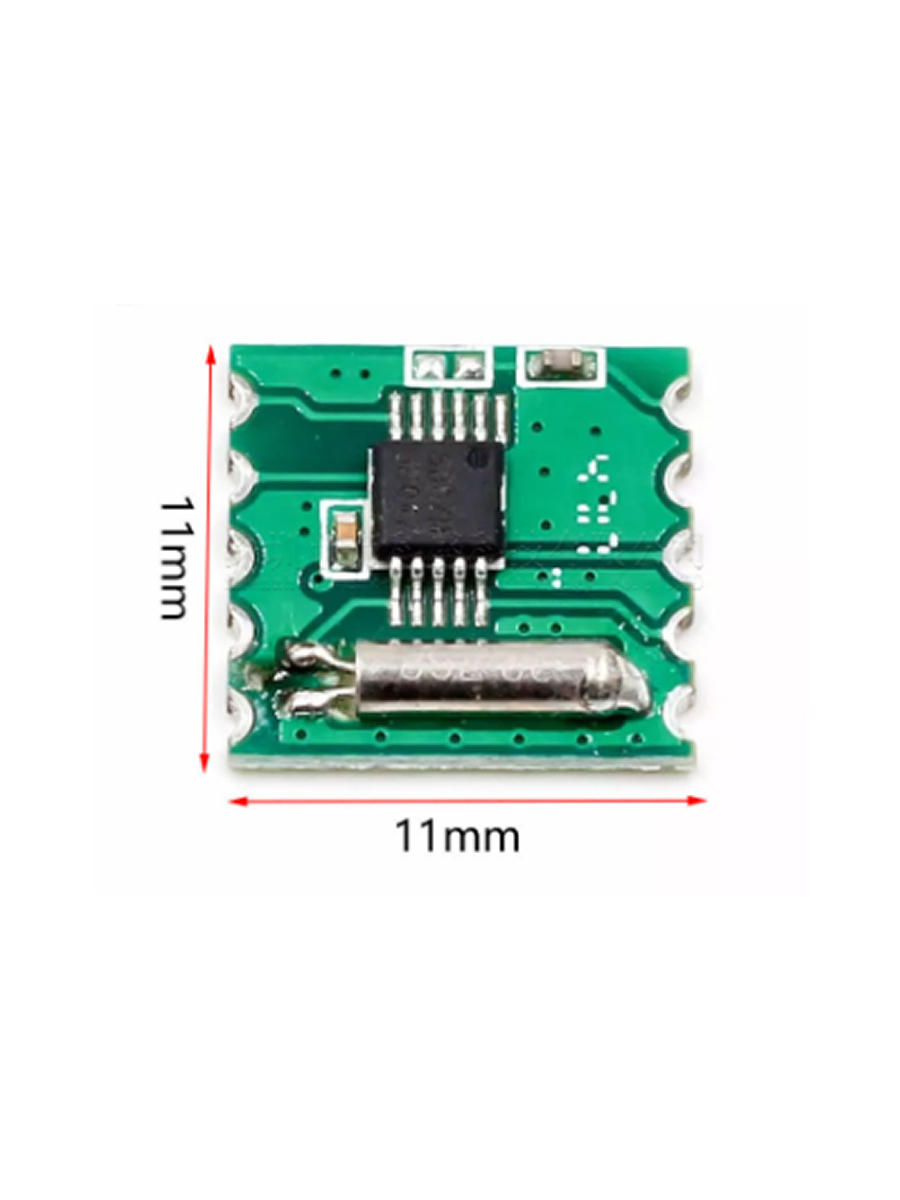

Размеры: 11 x 11 мм

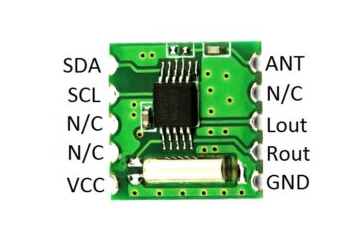

Распиновка модуля:

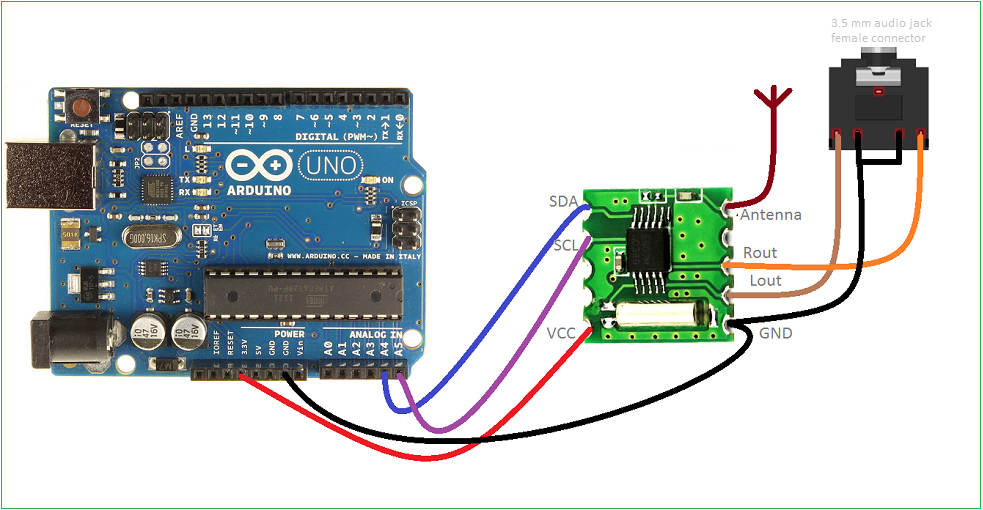

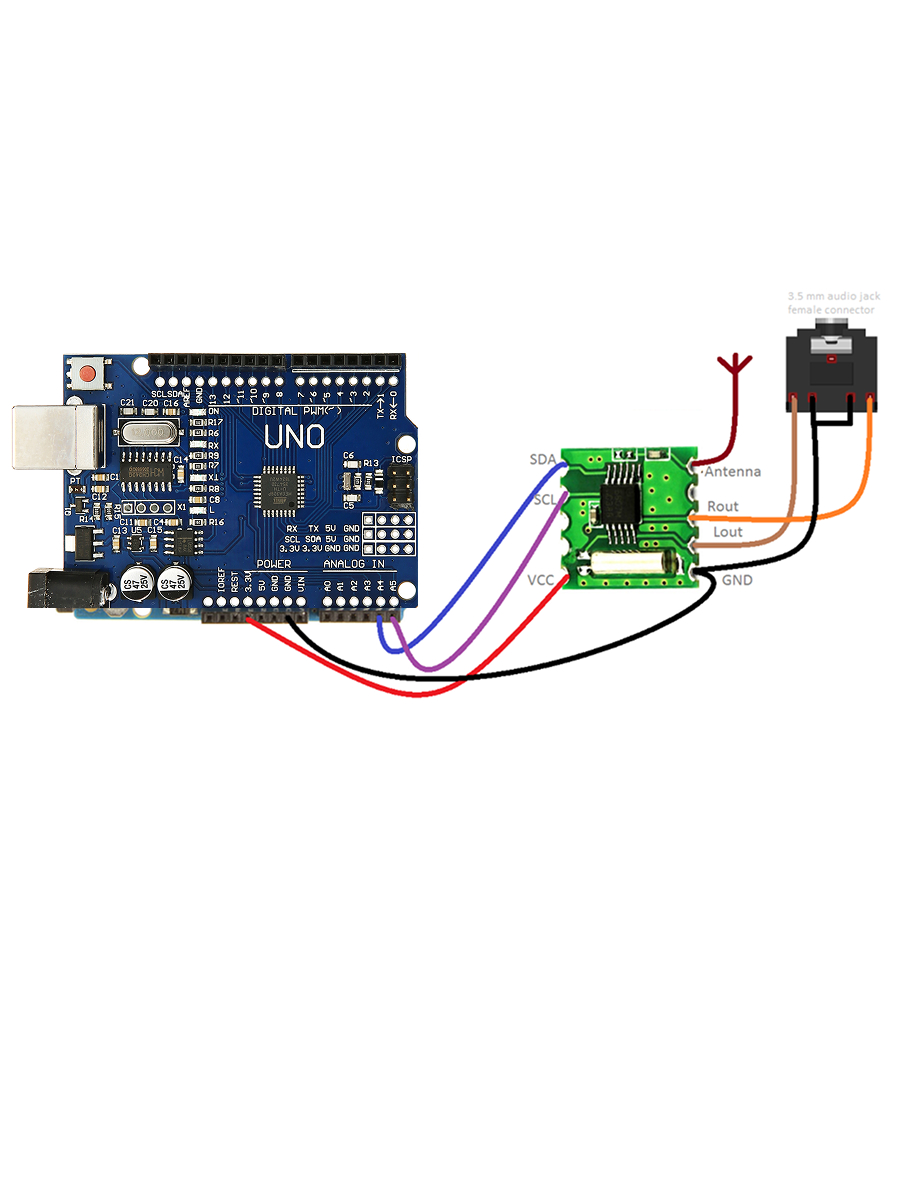

Схема подключения:
