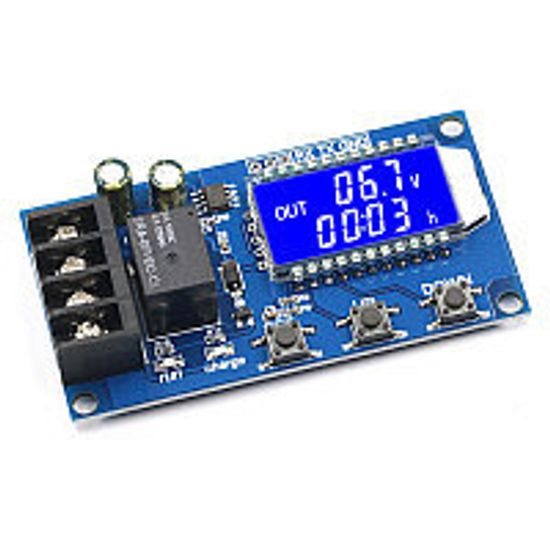

Контроллер заряда-разряда аккумуляторов XY-L10A
Скидка 8%

Контроллер заряда-разряда аккумуляторов XY-L10A

Артикул: 10229
450 руб490 руб
: 23 шт.

ОПИСАНИЕ
ХАРАКТЕРИСТИКИ
ОТЗЫВЫ 0

Контроллер заряда-разряда аккумуляторов XY-L10A - контроллер заряда аккумуляторов (Li-Ion, Li-Pol и др. литиевые, свинцово-кислотные аккумуляторы) с прямым выходом, стабилизацией по напряжению. Прямой выход означает, что модуль не ограничивает выходной ток - только напряжение. Нужно учитывать данный момент, т.е. желательно питать от источника, чей выходной ток будет ниже или равен максимальному току зарядки для выбранного аккумулятора. Контроллер имеет дисплей, на который выводится вся информация о текущем заряде (включая неподключенную батарею - на экране будет надпись nbE, при установке минимального напряжения выше максимального будет выводиться ERR, в противном случае выводится информация о текущем уровне заряда, напряжении и времени зарядки), реле для отключения подачи заряда на аккумулятор, а также кнопки для управления SET, UP, DOWN, расположенные на плате. Подключение вводного источника питания и аккумулятора происходит через клеммную винтовую колодку. Также на плате располагается колодка PLS-3 с выведенным UART для удаленного управления и мониторинга. Для каждой батареи необходимо заранее установить пороги минимального и максимального уровня заряда. При уровне заряда, достигающем максимального заданного, либо по истечении времени (при управлении зарядом по таймеру) - подача зарядного тока прекращается.
При желании удаленного управления по UART необходимо настроить порт контроллера/компьютера на скорость 115200 бод, 8 бит пакет данных и стоп-бит без бита четности. Имеющиеся команды: on (включение зарядки), off (выключение зарядки), start (запуск получения информации об уровне заряда в формате "текущее_напряжение, процент заряда, время с момента старта зарядки, текущее состояние зарядки), stop (остановка получения информации об уровне заряда), read (прочитать настроенную конфигурацию контроллера), dwXX.X (настройка порога минимального уровня заряда, где XX.X - напряжение), upXX.X (настройка максимального уровня заряда, где XX.X - напряжение), HH:SS (установка режима работы по таймеру, после которого зарядка отключится, где HH - часы, SS - секунды).

Зарядное напряжение: 6-60VDC
Зарядный ток: до 10А
Точность регулировки при заряде: 0.1В
Тип выхода: прямой выход
Светодиоды: индикация работы и индикация заряда
Настройки UART: 115200 бод, 8 бит пакет без проверки бита четности, 1 стоп-бит в конце пакета
Погрешность в индикации напряжения: +-0.1В
Габариты платы: 79х42 мм

Размеры
79х42 мм
Напряжение
+/-0.1 В
Вес (кг)
0.04
