Модуль XH-M603 используется в целях безопасного и эффективного заряда аккумуляторов, в диапазоне напряжения от 12 до 24 В. Напряжение регулируется через микросхему LM2596. Напряжение регулируется через микросхему LM2596 и линейный стабилизатор AMS1117. Взаимодействие всех цифровых элементов модуля осуществляется с помощью микроконтроллера STM8S003F3.
Используйте винтовые клеммы, что подключить контакты источника питания (от 10 до 30 вольт постоянного тока) и выводы батареи. Поддерживаются стандартные литиевые батареи (например, типа 18650) в ячейковых блоках от 4 и более штук; свинцово-кислотные батареи (используются в системах преобразования и запасания солнечной энергии), а также никель-кадмиевые батареи, никель-металл-гидридные батареи, автомобильные батареи и аккумуляторы для электромобилей.
Плата XH-M603 отлично подходит для всех вышеперечисленных задач, поскольку имеет встроенные функции защиты аккумуляторов от перезаряда и переразряда. Модуль оснащен пользовательским интерфейсом из семисегментного светодиодного трехразрядного индикатора и кнопок. для выставления настроек минимального и максимального напряжений для зарядки с точностью регулировка 0.1 В. Дисплей активируется при подключении выводов батареи.
Технические характеристики:
Модель: XH-M603
Входное напряжение: 10…30 В постоянного тока
Точность регулировки: 0.1 В
Допустимое отклонение напряжения: +/-0,1 В
Область применения: аккумуляторная батарея 12…24 В
Размеры: 82 x 58 x 18 мм
Техническая документация:

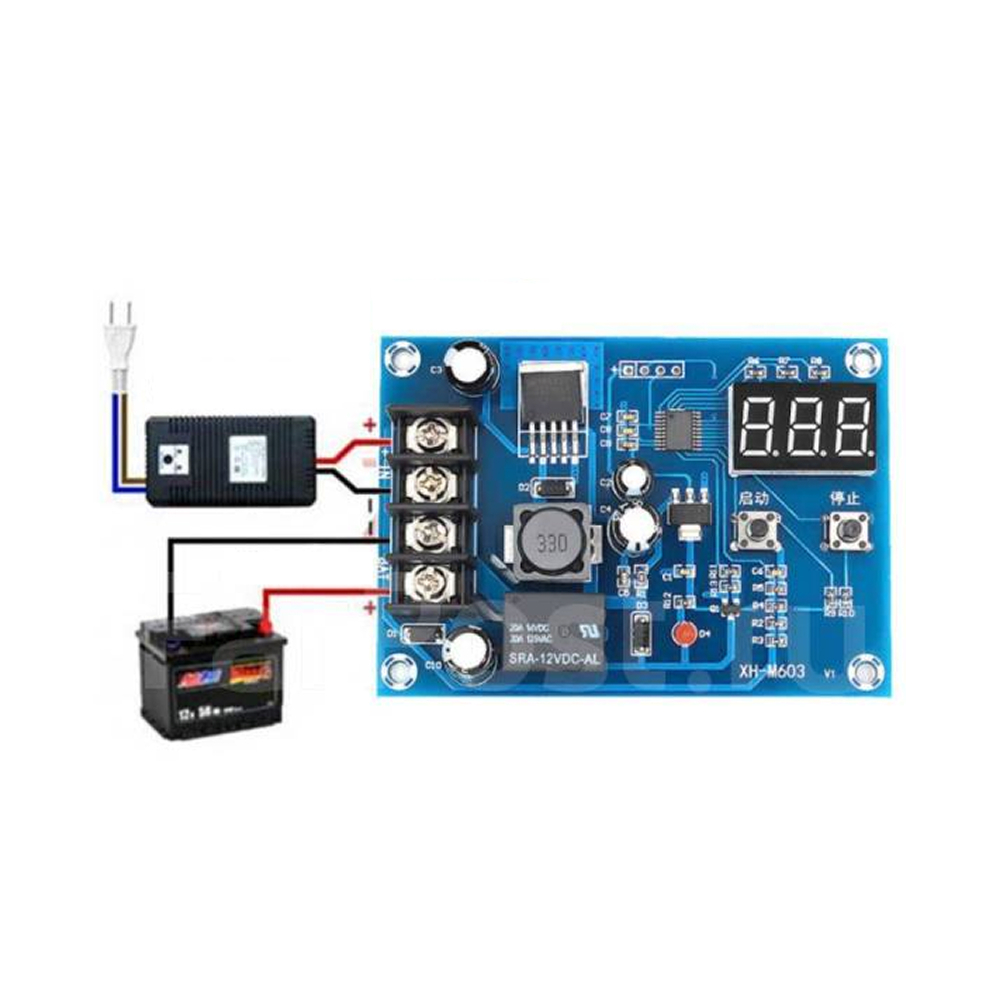

Схема подключения модуля:
