Модуль CH340E MSOP10 USB to TTL

Модуль CH340E MSOP10 USB to TTL

Артикул: 10426
230 руб
: 33 шт.

ОПИСАНИЕ
ХАРАКТЕРИСТИКИ
ОТЗЫВЫ 0

Модуль CH340E MSOP10 USB to TTL

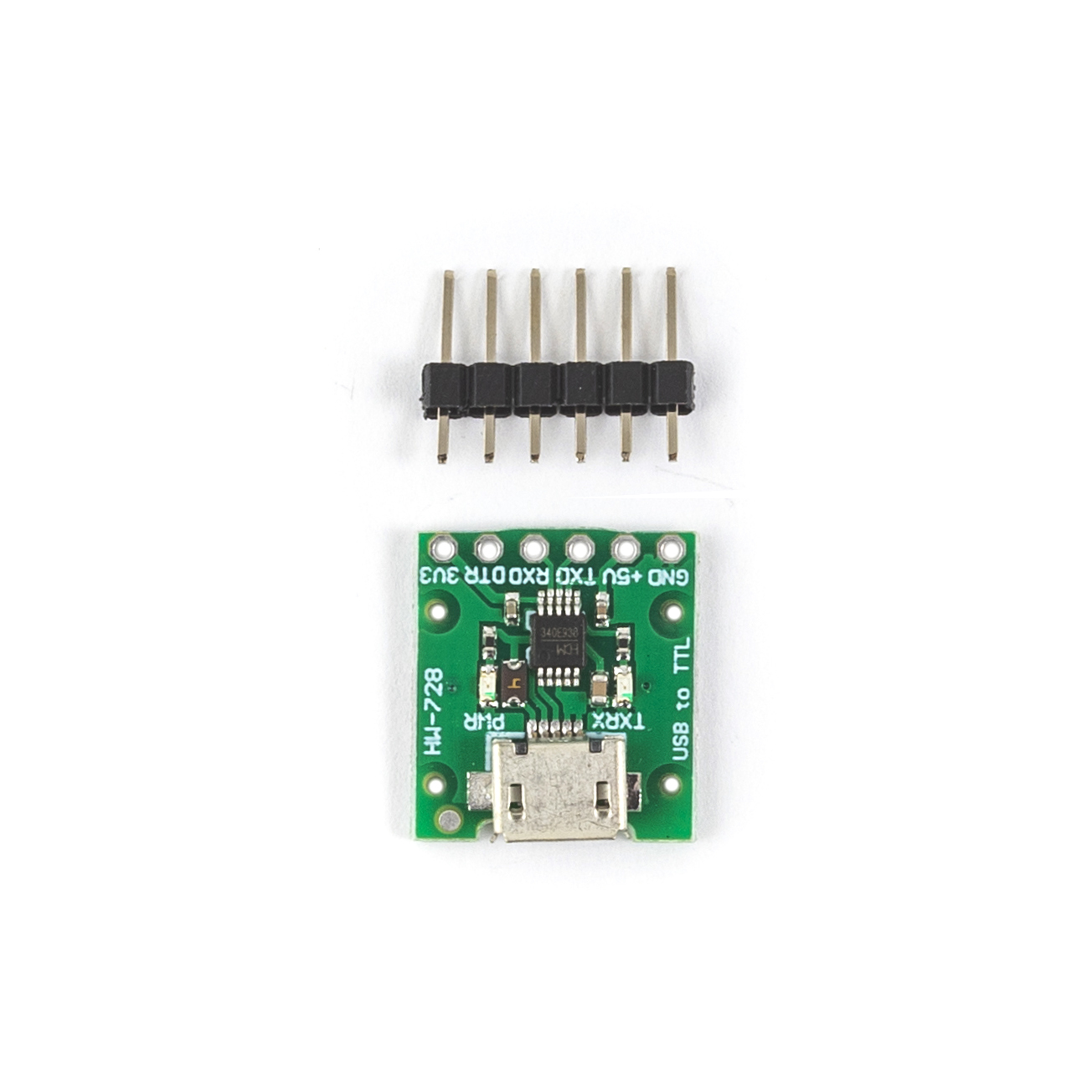

Данный модуль представляет собой загрузчик с USB на TTL, выполненный на микросхеме CH340E, может быть использован как последовательная связь в цепи. Устройство имеет интерфейс USB, который может легко расширять линию загрузки и в то же время резервировать данные.

Особенности:

  • Имеются не только индикатор питания PWR, но также индикаторы TXD и RXD, чтобы вы могли интуитивно понять, передаются ли данные;
  • Малое энергопотребление;
  • 3V3 / 5V опционально;
  • Micro-USB интерфейсный кабель для передачи данных;
  • Совместимость с 5V линиями данных при подключении питания через 3V3.

Режим загрузки микроконтроллера STC:

1) Подключение выглядит следующим образом: (нужно только подключить 3 провода)

Контакт TXD загрузчика USB ->  P3.0 (RX)

Контакт RXD загрузчика USB ->  P3.1 (TX)

Контакт GND загрузчика USB -> GND

Режим загрузки микроконтроллера STM32:

1) Подключение выглядит следующим образом: (нужно только подключить 3 провода)

Контакт TXD загрузчика USB -> PA10 (RX1)

Контакт RXD загрузчика USB -> PA9 (TX1)

Контакт GND загрузчика USB -> GND

2) Плата разработки или небольшая система питаются от отдельного источника питания. Можно использовать загрузчик USB для обеспечения 5V питания. В модуле необходимо подключить boot0 к VCC. После завершения загрузки подключите его обратно к GND и нажмите кнопку сброса, чтобы завершить операцию.

Поддержка Win7 32-разрядной, 64-разрядной операционной системы, поддержка Win XP операционной системы
