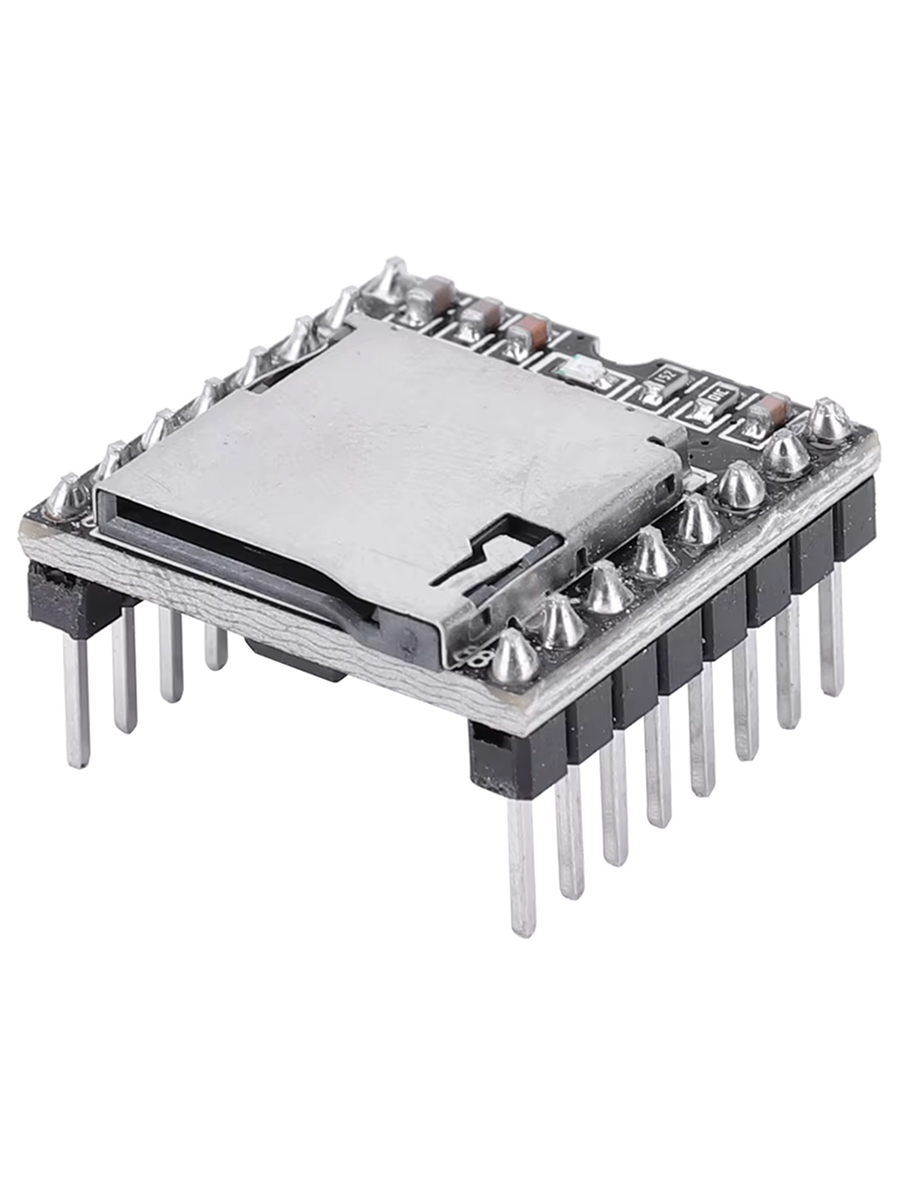

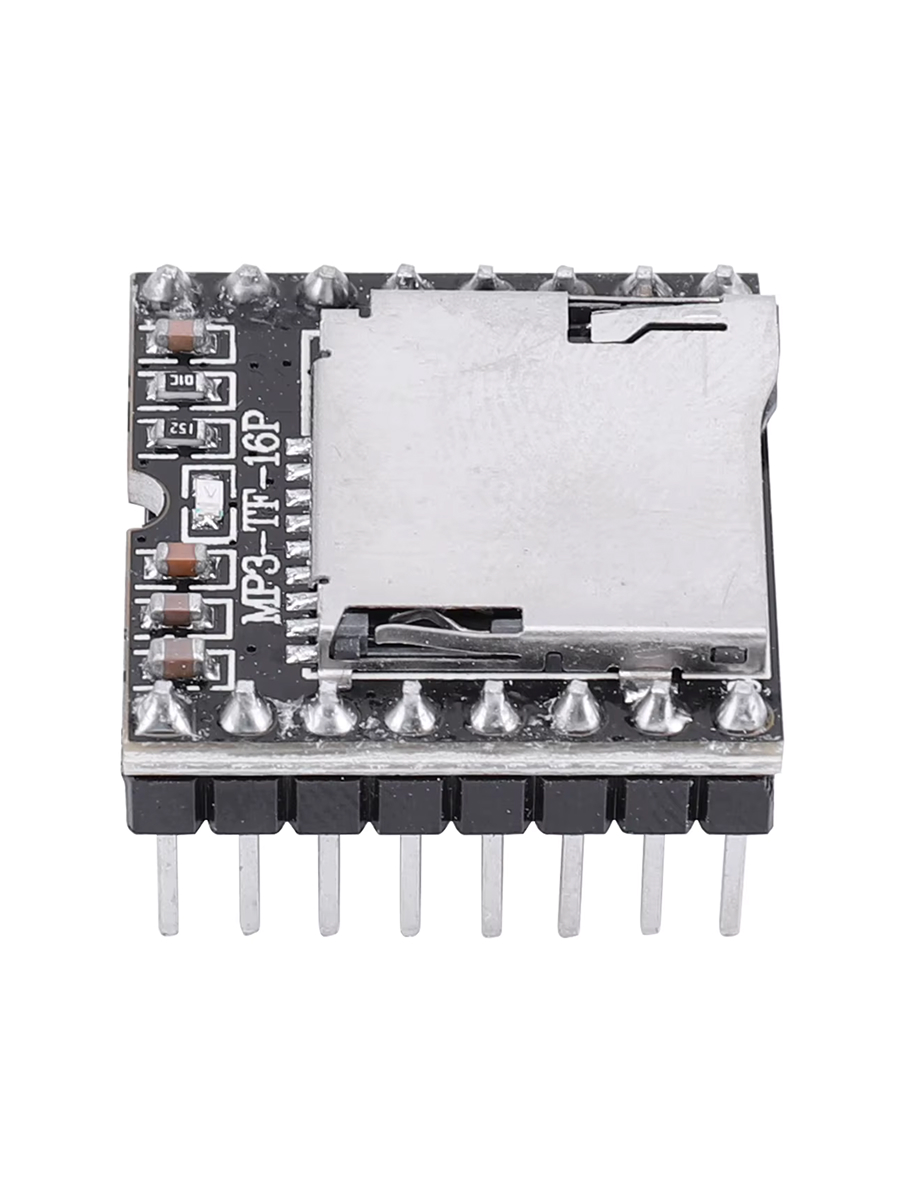

DFPlayer Mini MP3 плеер — это компактный модуль воспроизведения звука, предназначенный для интеграции с Arduino-совместимыми платами и другими контроллерами. Он поддерживает воспроизведение MP3 и WAV файлов с microSD-карты, что делает его идеальным для проектов, требующих звукового сопровождения, таких как голосовые уведомления, музыкальные игрушки или интерактивные устройства. Модуль построен на базе чипа YX5200 и обеспечивает высокое качество звука с выходом до 3 Вт на динамик.
DFPlayer Mini поддерживает несколько режимов управления: через UART (последовательный порт), кнопки или входы ADKEY. Он может хранить до 255 папок с 255 треками в каждой, что позволяет организовать большую библиотеку аудиофайлов. Модуль также оснащен встроенным усилителем класса D, что позволяет подключать динамик напрямую без дополнительной схемы. Благодаря простоте подключения и поддержке библиотек (например, DFRobotDFPlayerMini), этот плеер популярен среди начинающих и опытных разработчиков.
DFPlayer Mini работает на основе чипа YX5200, который декодирует MP3/WAV файлы с microSD-карты. Файлы должны быть записаны в формате FAT16/FAT32, а имена файлов и папок должны соответствовать определенному порядку (например, 001.mp3, 002.mp3). Модуль управляется через UART (9600 бод) с помощью команд, таких как воспроизведение, пауза, выбор трека или регулировка громкости (0–30 уровней).
Для подключения к контроллеру используются пины RX и TX модуля, которые подключаются к цифровым пинам через резистор (обычно 1 кОм) для защиты от перегрузки. Модуль питается напряжением 3.2–5 В и может выдавать звук либо на динамик (моно, 3 Вт), либо на наушники (стерео). Встроенный усилитель класса D обеспечивает высокую эффективность, минимизируя энергопотребление.
Распиновка:
VCC: Питание (3.2–5 В)
GND: Земля (два пина)
RX: Вход для UART (прием данных от платы управления)
TX: Выход для UART (передача данных к плате управления)
SPK1/SPK2: Выходы для динамика (моно, до 3 Вт)
DAC_R/DAC_L: Выходы для наушников (стерео)
BUSY: Выход, низкий уровень при воспроизведении (можно использовать для контроля состояния)
IO1/IO2: Входы для управления кнопками (режим ADKEY)
ADKEY1/ADKEY2: Альтернативные входы для кнопок
Часто встречаемые проблемы и их решения
1) Модуль не воспроизводит звук.
Причина: Неправильный формат файлов или проблема с microSD-картой.
Решение: Убедитесь, что карта отформатирована в FAT16/FAT32, а файлы названы в формате 001.mp3. Проверьте подключение (VCC, GND) и наличие файлов на карте.
2) Шум или искажения при воспроизведении.
Причина: Нестабильное питание или помехи.
Решение: Добавьте конденсатор (100 мкФ) между VCC и GND для стабилизации питания. Используйте экранированные провода для динамика и разместите модуль подальше от источников помех.
3) Контроллер не управляет модулем через UART.
Причина: Ошибка в подключении или настройке скорости UART.
Решение: Подключите RX модуля к TX Arduino через резистор 1 кОм, а TX модуля к RX Arduino. Убедитесь, что скорость в скетче установлена на 9600 (myDFPlayer.begin(9600)).
Технические характеристики:
Микросхема: YX5200
Поддерживаемые форматы: MP3, WAV
Хранилище: microSD (до 32 ГБ, FAT16/FAT32)
Выходная мощность: 3 Вт (моно, на динамик 4–8 Ом)
Интерфейс управления: UART (9600 бод), ADKEY
Напряжение питания: 3.2–5 В
Громкость: 0–30 уровней
Размеры: 20 × 20 × 5 мм
