AD9834 — полнофункциональный генератор прямого цифрового сигналов (DDS) с потребляемой мощностью не более 20 мВт (при 3 В напряжения питания), что делает его энергоэффективным устройством на базе чипа STM32F103RC. Модуль управляется через 3-контактную последовательную шину SPI и таким образом может взаимодействовать с большинством существующих отладочных плат и программируемых контроллеров.
Плата позволяет генерировать синусоидальные (от 1 Гц до 30 МГц) и треугольные выходные сигналы, а с помощью встроенного высокочастотного компаратора — прямоугольные импульсы частотой до 10 МГц (выше 5 МГц входное сопротивление осциллографа составляет 50 Ом, а коэффициент заполнения прямоугольных импульсов регулируется). Высокое разрешение установки (28 бит) позволяет очень точно выставить выходную частоту импульсов.

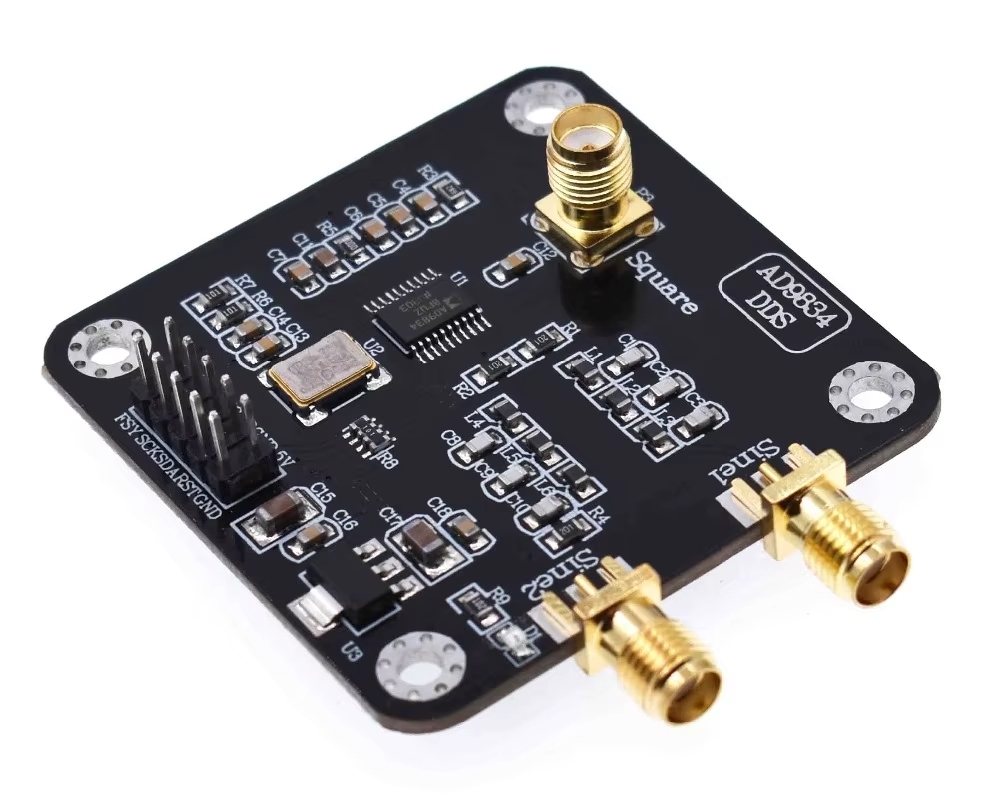

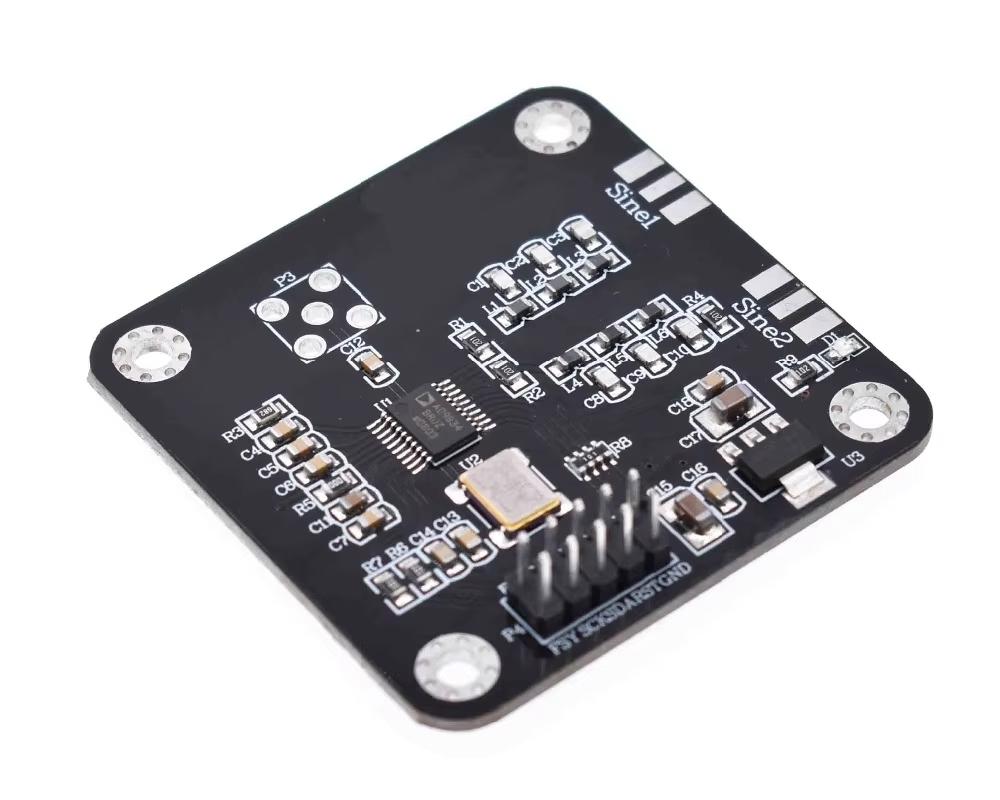

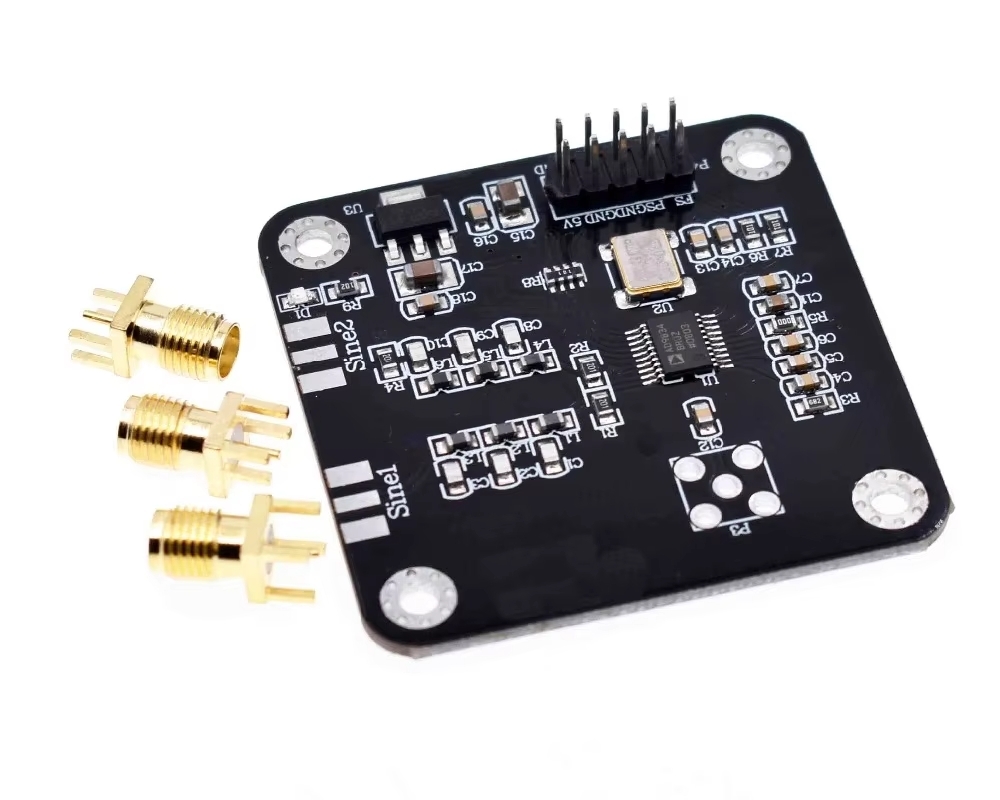

Взаимодействие с другими интерфейсами: SMA-выход и вход внешнего тактового сигнала, разъем питания DC 5.5 и двухрядный интерфейс данных XH2.54-14PIN.
Технические характеристики:
Модель устройства: AD9834
Частота выходных сигналов: до 30 МГц
Рабочая частота модульной системы: 75 МГц
20-выводной корпус TSSOP
Напряжение питания: 2,3…5,5 В постоянного тока (DC)
Потребляемая мощность 20 мВт (при напряжении питания 3 В)
Рабочая температура: -40…+105°C
Размеры платы: 50 x 50 x 13,6 мм
