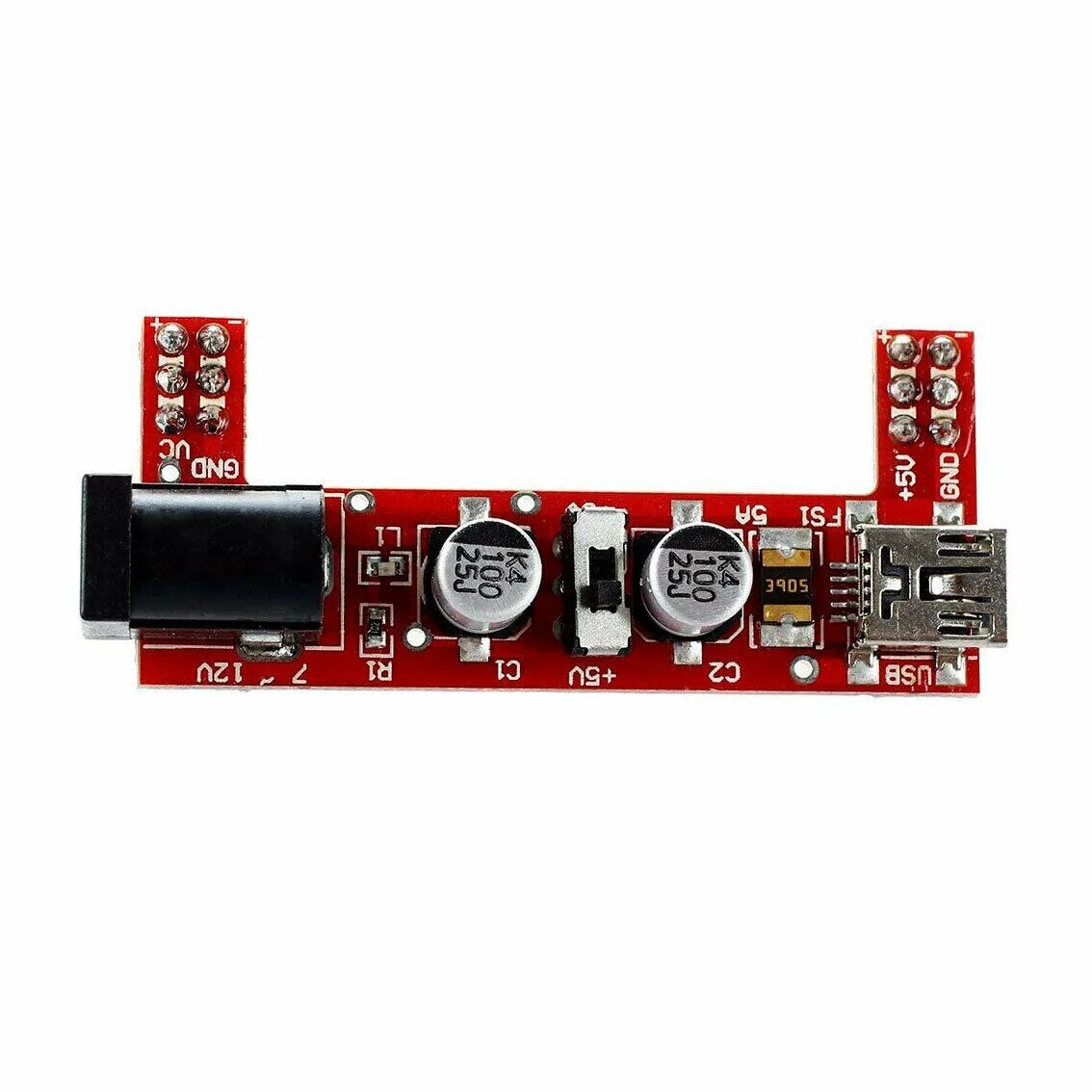

Модуль питания макетной платы позволяет очень быстро и удобно организовать питание для беспаечной макетной платы. На печатной подложке модуля расположены разъемы для внешних источника питания: DC-разъем со стандартным гнездом 5.5 x 2.1 мм (как в плате Arduino Uno или Mega) для напряжения до 12 вольт постоянного тока и USB-разъем, через который можно подать 5 вольт.
С обратной стороны печатной подложки модуля расположены штыревые контакты для подключения в боковую часть макетной платы по принципу бутербродообразной конструкции (контакты типа «папа» вставляются сверху в контакты типа «мама»). Ниже на фотографии представлен пример такого подключения.
В плату встроена обвязка для дополнительной электрической защиты схемы, а также контакты для возможности запитывания устройств от модуля. Имеется DIP-переключатель для регулировки уровня выходного напряжения: 3.3 или 5 вольт, что может быть полезно при работе с разными типами контроллеров (схемы для ESP или Raspberry Pi строятся на 3.3-вольтовой логике, а для классических плат Arduino, наоборот, на 5 вольтах). Встроенный светодиодный индикатор сигнализирует о наличии подключенного источника питания.
Технические характеристики:
Входное напряжение: 5…12 В постоянного тока
Выходное напряжение: 3.3 / 5 В постоянного тока
Выходной ток: до 750 мА (при напряжении от 6.5 В постоянного тока)
Размеры: 55 x 35 x 15 мм
