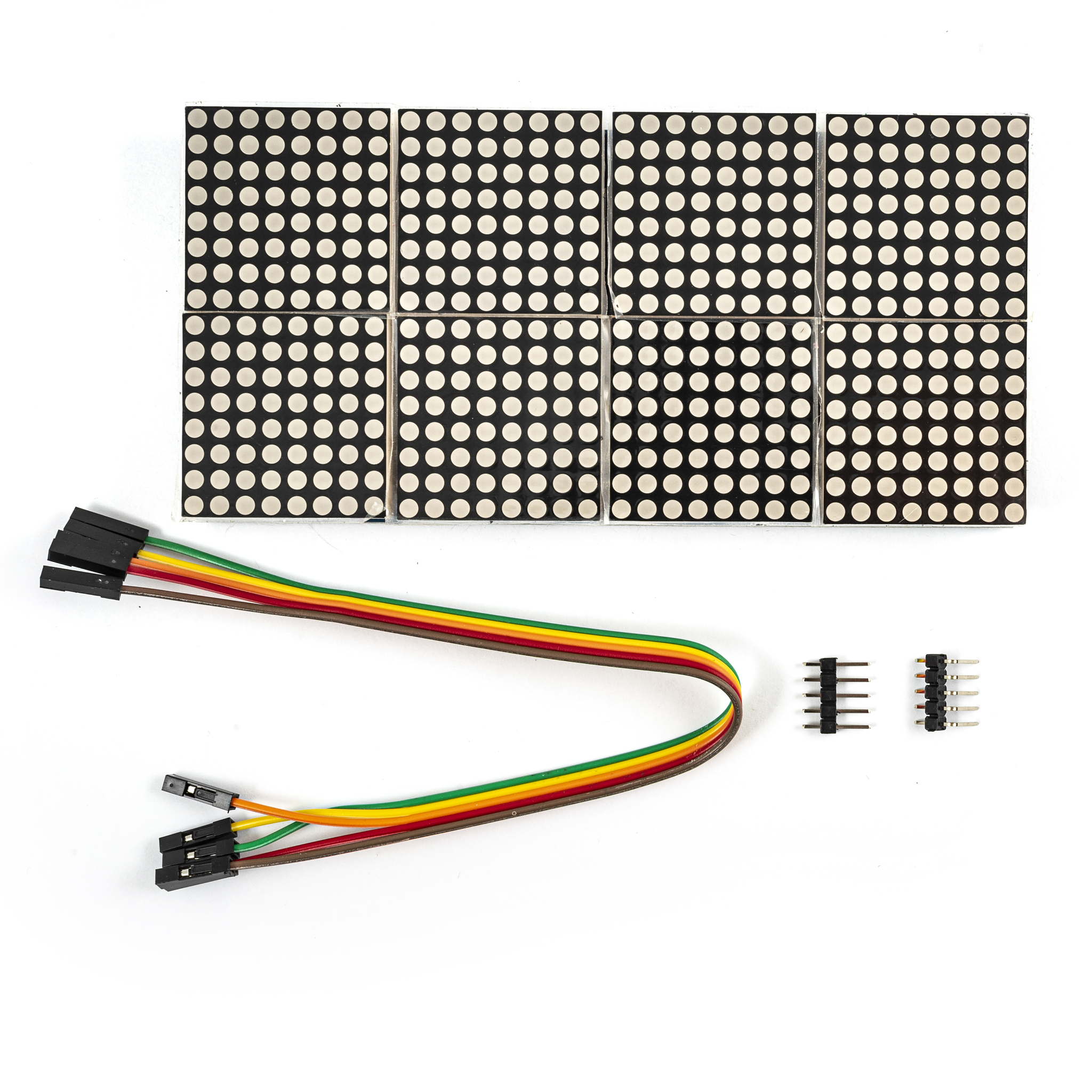

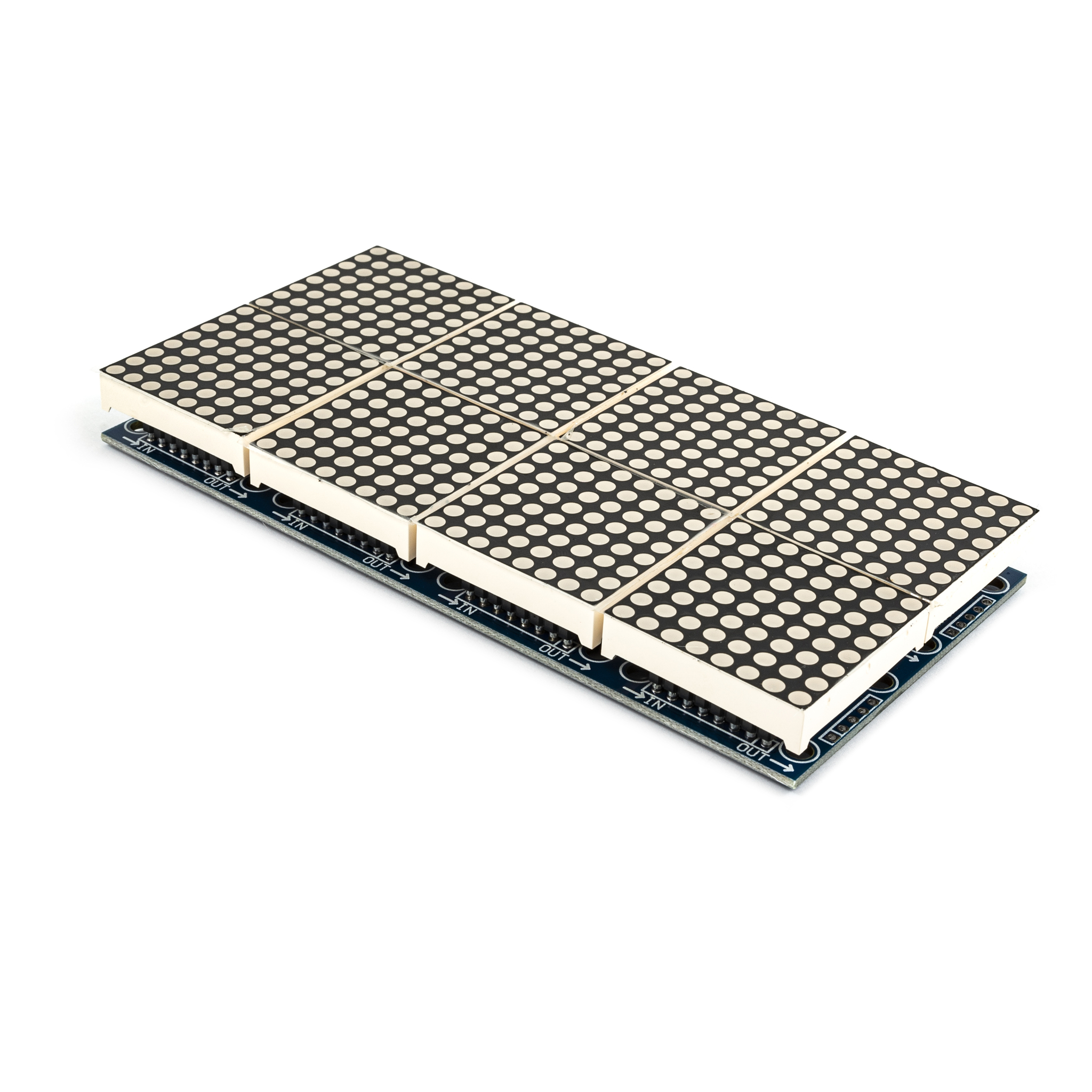

Модуль светодиодной матрицы MAX7219 32*16 будет полезен в том случае, если матриц стандартного размера стало мало. Базируется на микросхеме MAX7219 — популярном драйвере, работающим с 7-сегментными светодиодами и точечными матрицами, с общим катодом. Драйвер обеспечивает включение/выключение конкретных светодиодов и управление яркостью их свечения. Взаимодействие с программируемыми контроллерами осуществляется через 3-проводную шину SPI. На основе таких дисплее вы можете собрать бегущую строку, увлекательную игру (по типу тетриса) или часы с будильником.
Ввиду высокого энергопотребления (до 2 А) рекомендуем подключать светодиодную матрицу к внешнему источнику питания с параметрами максимального выходного тока от 2 А. Питание подключается по двум контактам: VCC (5 вольт постоянного тока) и GND (минусовая линия). Остальные контакты предназначены для интерфейса SPI: DIN, CS и CLK. Они подключаются к любым цифровым выводам на микроконтроллере.
Используйте вывод DOUT для соединения с другими матричными модулями для объединенной конструкции. Написание программного кода в среде Arduino IDE упрощает сторонняя библиотека LedControl.h.
Технические характеристики:
Тип связи: шина SPI;
Напряжение питания: 5 В постоянного тока;
Ток потребления: от 280 мА до 2 А, если горят все диоды (в зависимости от яркости), 30 мА, если светодиоды не горят;
Вес: 100 г;
Размеры: 130 x 64 x 13 мм.
