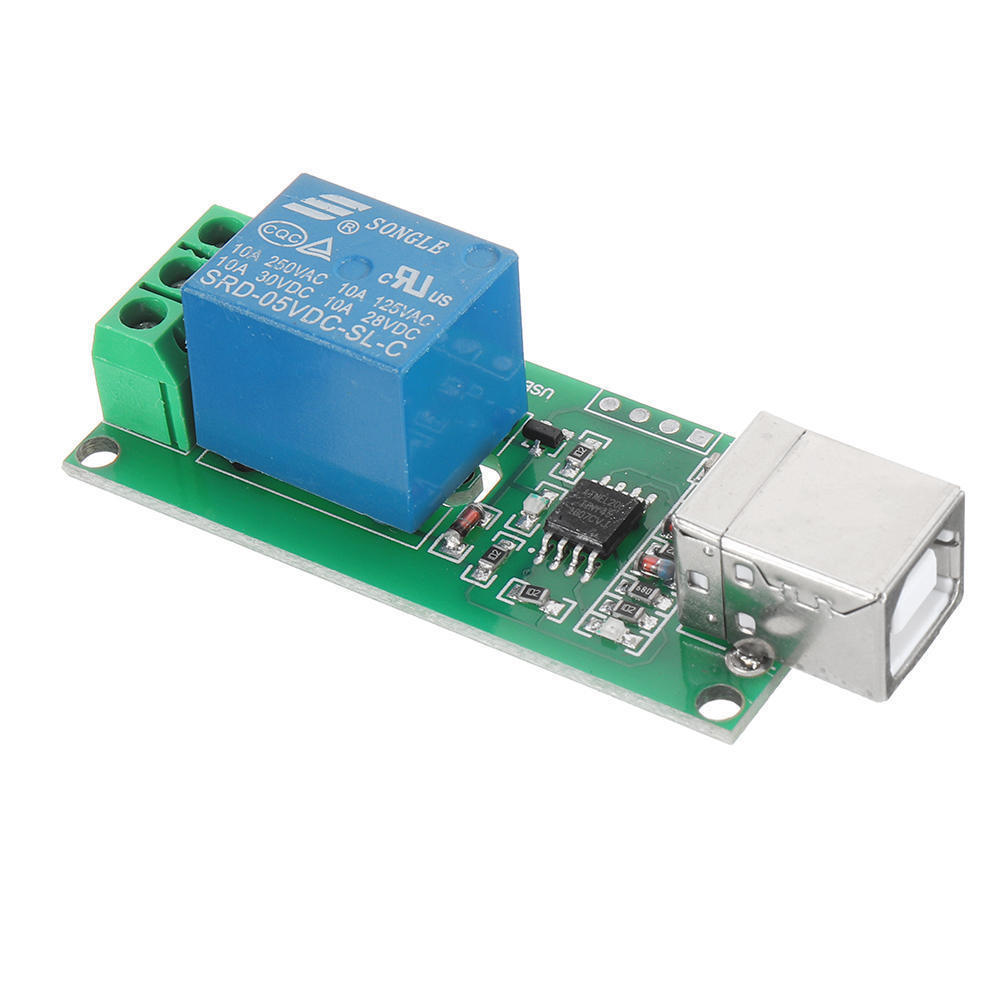

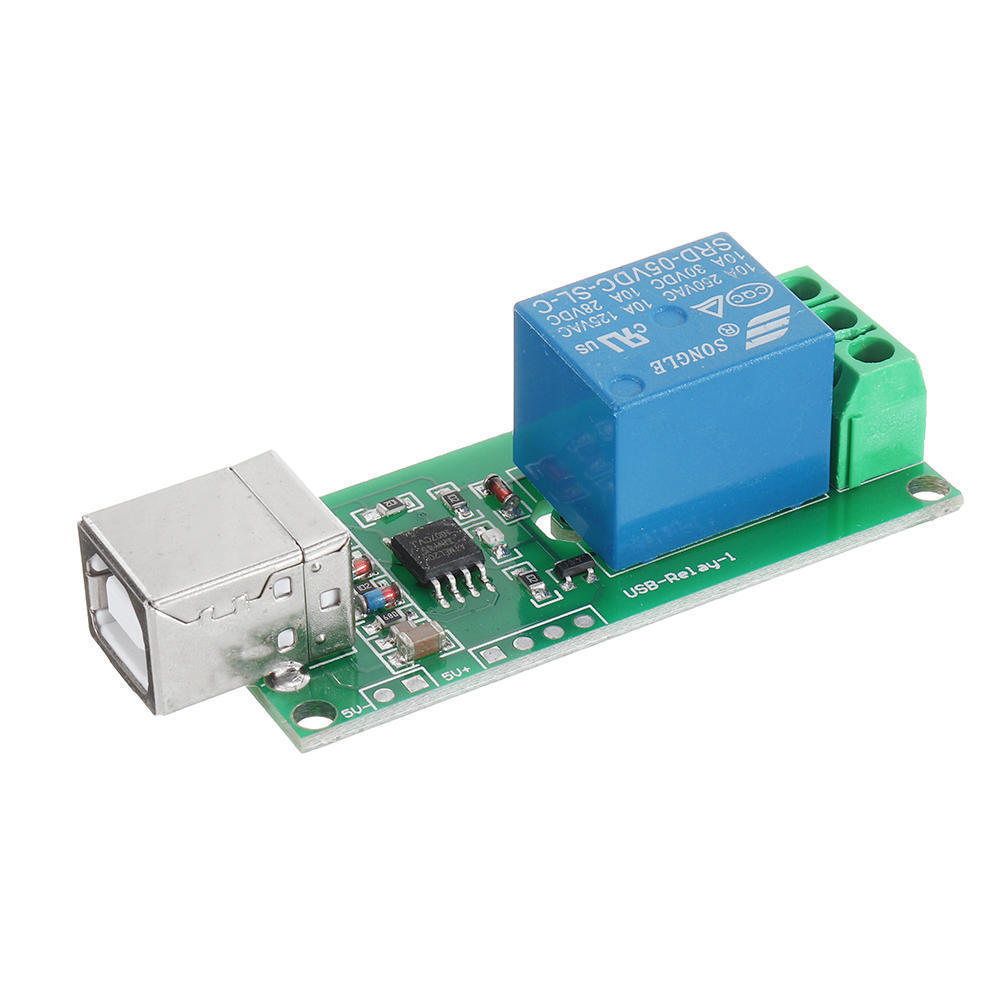

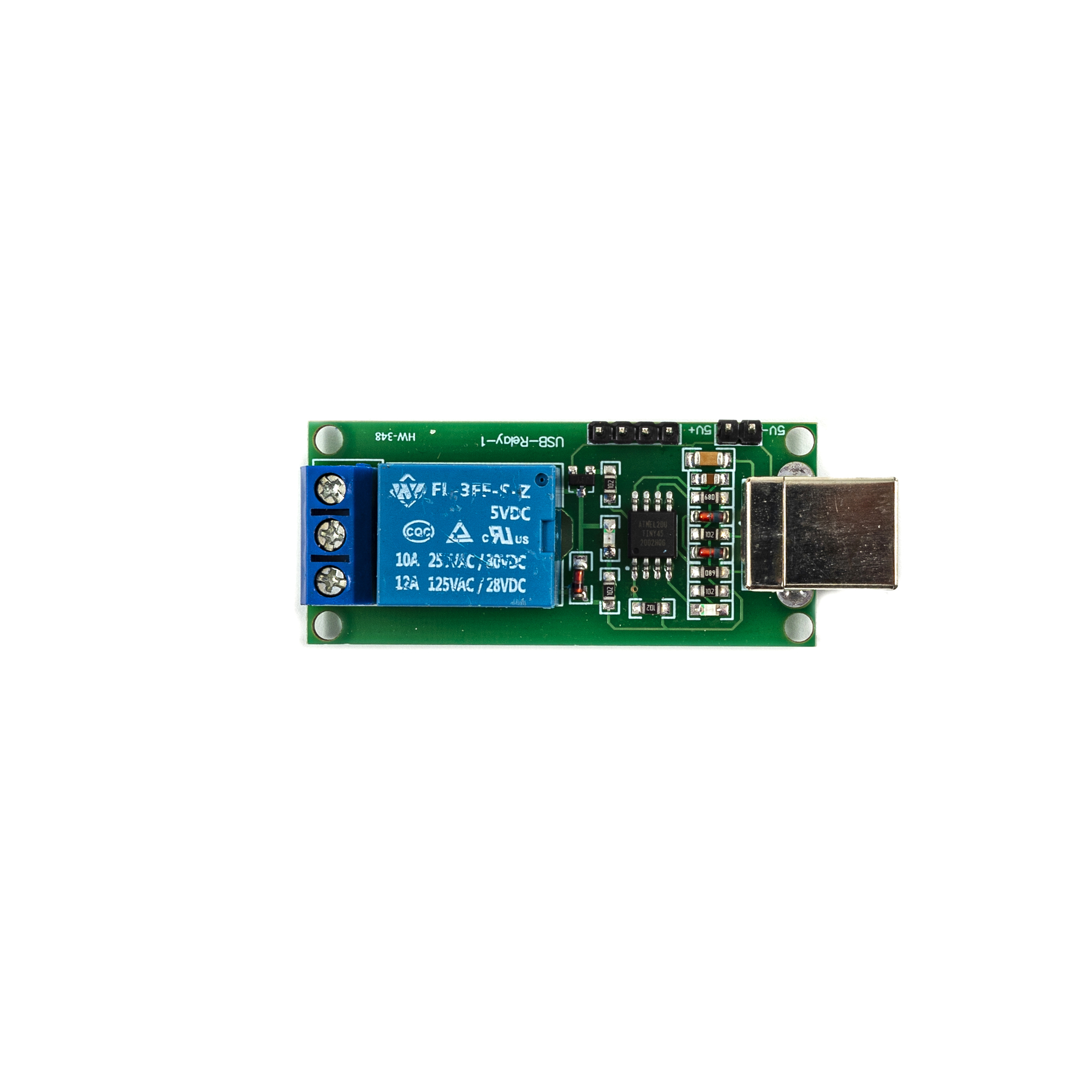

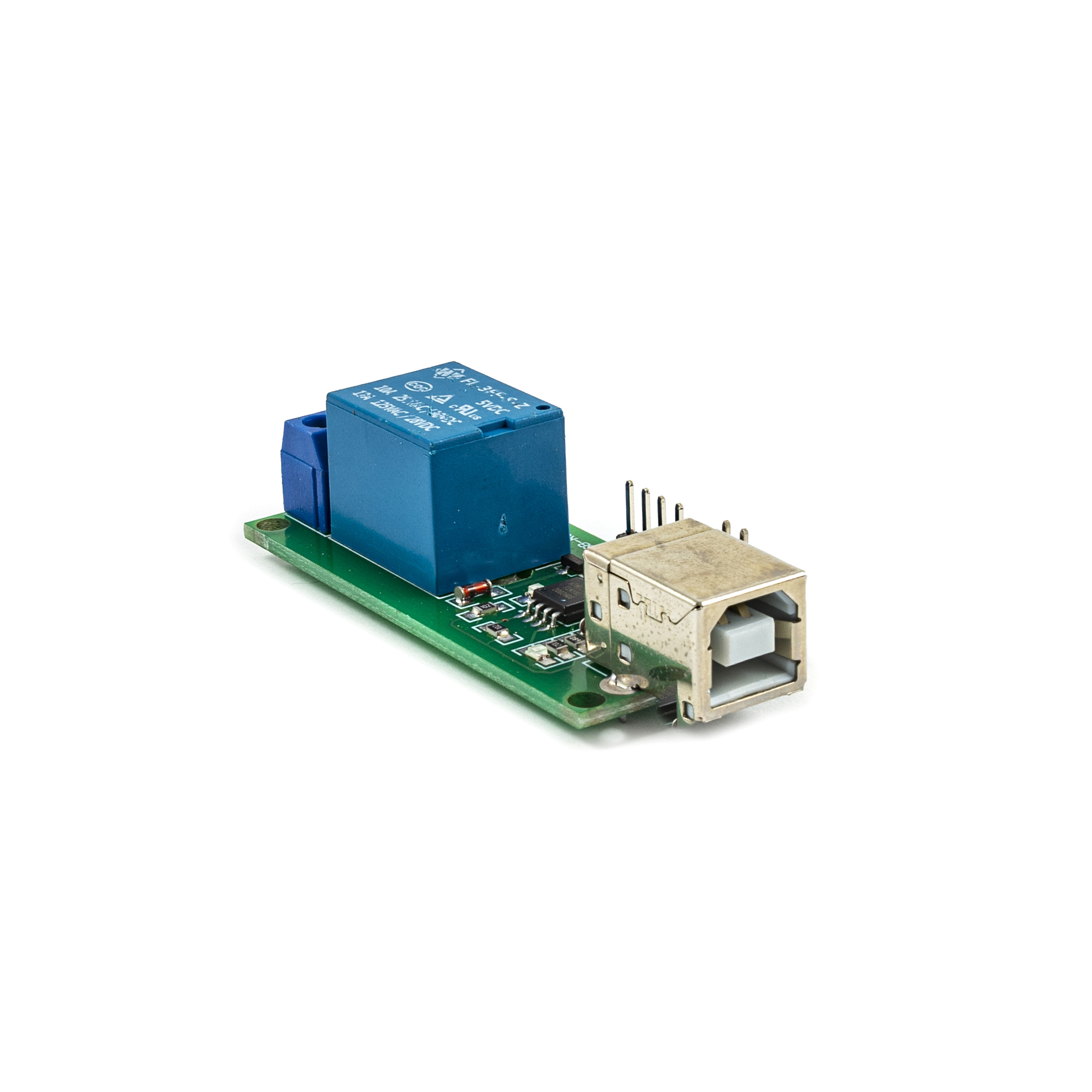

Модуль одноканального реле предназначен для коммутации (включения/выключения) высокомощных устройств при помощи слаботочных сигналов. Программируемые платы разработки или персональные компьютеры не способны напрямую управлять лампочками, двигателями, светодиодными панелями, и в качестве вспомогательного модуля на помощь как раз приходят реле.
Среди особенностей данного модуля: встроенный разъем USB-Type-B позволяет подключить реле к компьютеру или ноутбуку, чтобы запрограммировать его через последовательный порт посредством кода на C++.

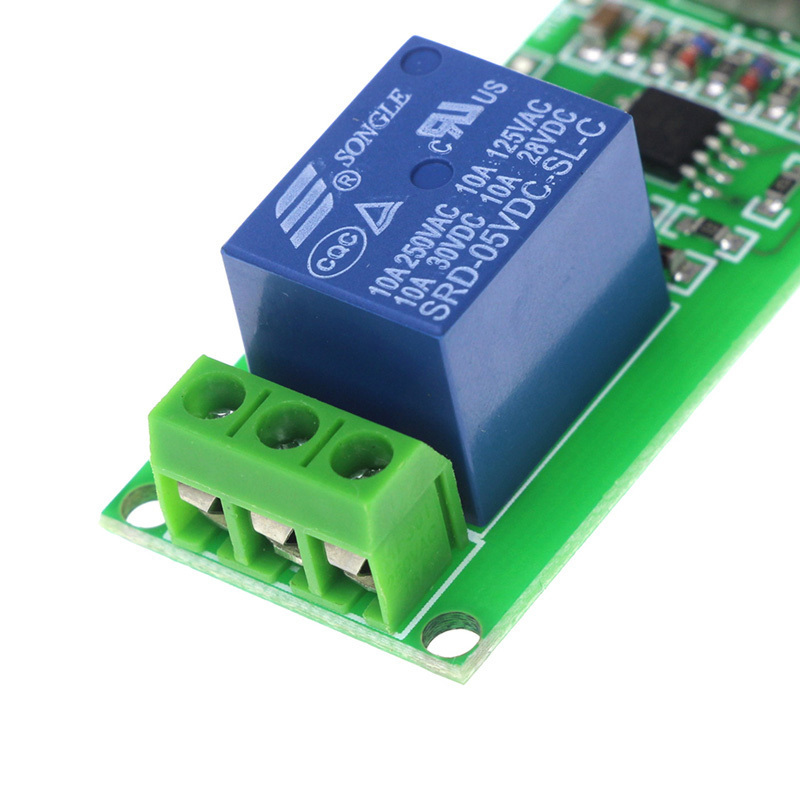

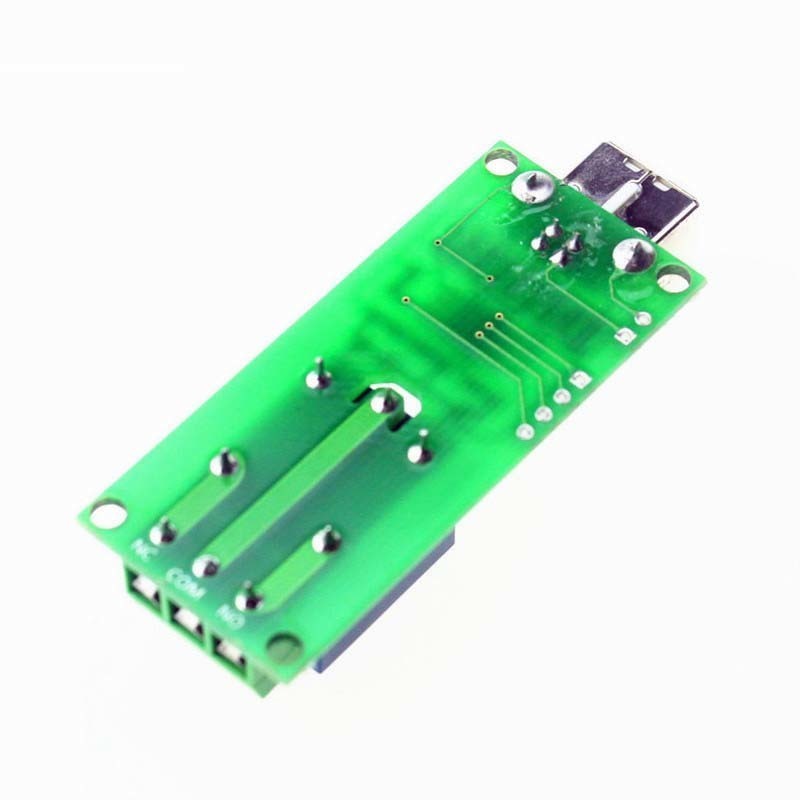

После загрузки прошивки модуль работает как самостоятельное устройство. Питание (5 В постоянного тока) можно подавать через USB-Type-B разъем либо с помощью отдельных выводов. С противоположной стороны модуля расположены три винтовые клеммы для подключения контактов самой нагрузки и источника питания для нее: доступны, как и всегда, три вывода (NC — нормально-закрытый, COM — общий, NO — нормально-открытый).
Тип реле: электромагнитное, а значит при переключении его состояния будет издаваться характерный щелчок. Также не рекомендуется выполнять переключения чаще, чем несколько раз в минуту, поскольку это негативно отражается на состоянии контактов реле.
На печатной плате модуля расположены отверстия под винты для дальнейшего монтажа в корпус будущего устройства.
Технические характеристики:
Тип реле: электромагнитное
Количество каналов: 1
Интерфейс связи: USB
Коммутируемое напряжение: до 250 В переменного и до 30 В постоянного тока
Коммутируемая сила тока: до 10 А
Напряжение управляемого сигнала: 5 В постоянного тока
Размеры печатной платы: 56,5 x 24,9 мм
