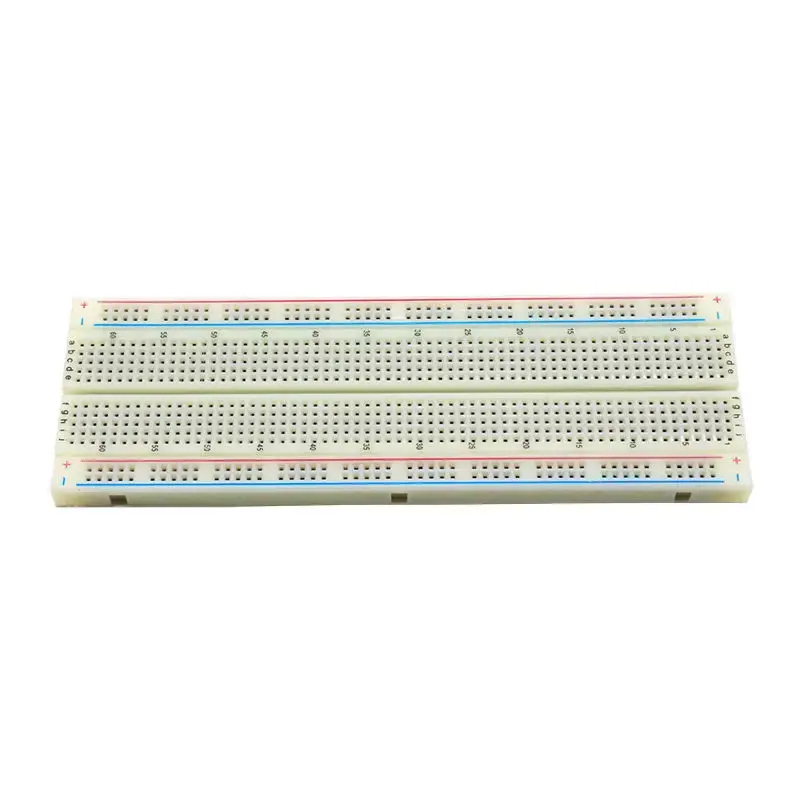

Незаменимое устройство для разработки прототипов будущих электронных поделок и устройств. Беспаечная макетная плата (breadboard) позволяет собирать электронные схемы с помощью соединительных проводов-перемычек и без использования паяльных принадлежностей, что не только ускоряет процесс тестирования схем, но и снижает планку входа в сферу программирования и робототехники (на базе платформ Arduino, Raspberry и других) для начинающих. Принцип действия такой платы заключается во встроенных внутри нее металлических проводниках.

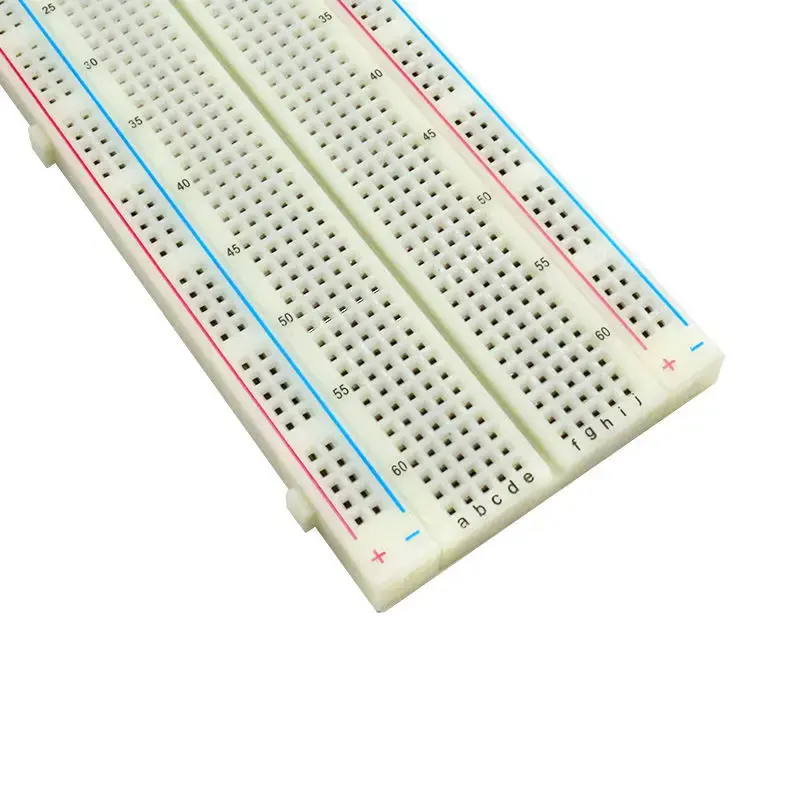

Плата содержит 830 контактных точек. Те, что расположены вдоль линий + и - обычно используются для параллельного соединения контактов питания и подключаются в одну строку. Контакты в центральной области должны распределены по столбцам.
С помощью макетной платы можно подключать большее количество электронных модулей к одному источнику питания без дополнительных инженерных сложностей. Также вы можете подключать несколько устройств к одной линии I2C протокола в контроллера (например, 1602 LCD дисплей и датчик BMP280).

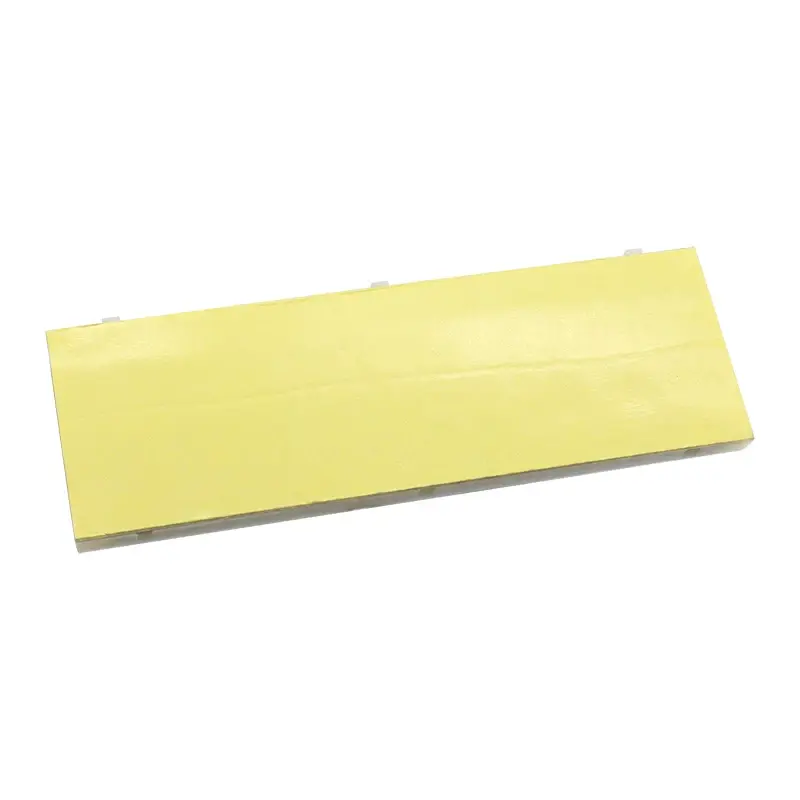

С обратной стороны платы расположен клеящий слой для монтажа к корпусу разрабатываемого устройства. Важно также отметить, что данная макетная плата не является долговечным решением по соединению проводов и может быть использования исключительно в образовательных целях или для создания прототипа (тестового образца).
Технические характеристики:
Общее количество контактных точек: 830
Число контактов в центральной области: 630
Число контактов вдоль линий питания (+ и -): 200
Тип пластика: ABS
Размеры: 165 x 56 x 8.5 мм
Вес: 85 г
