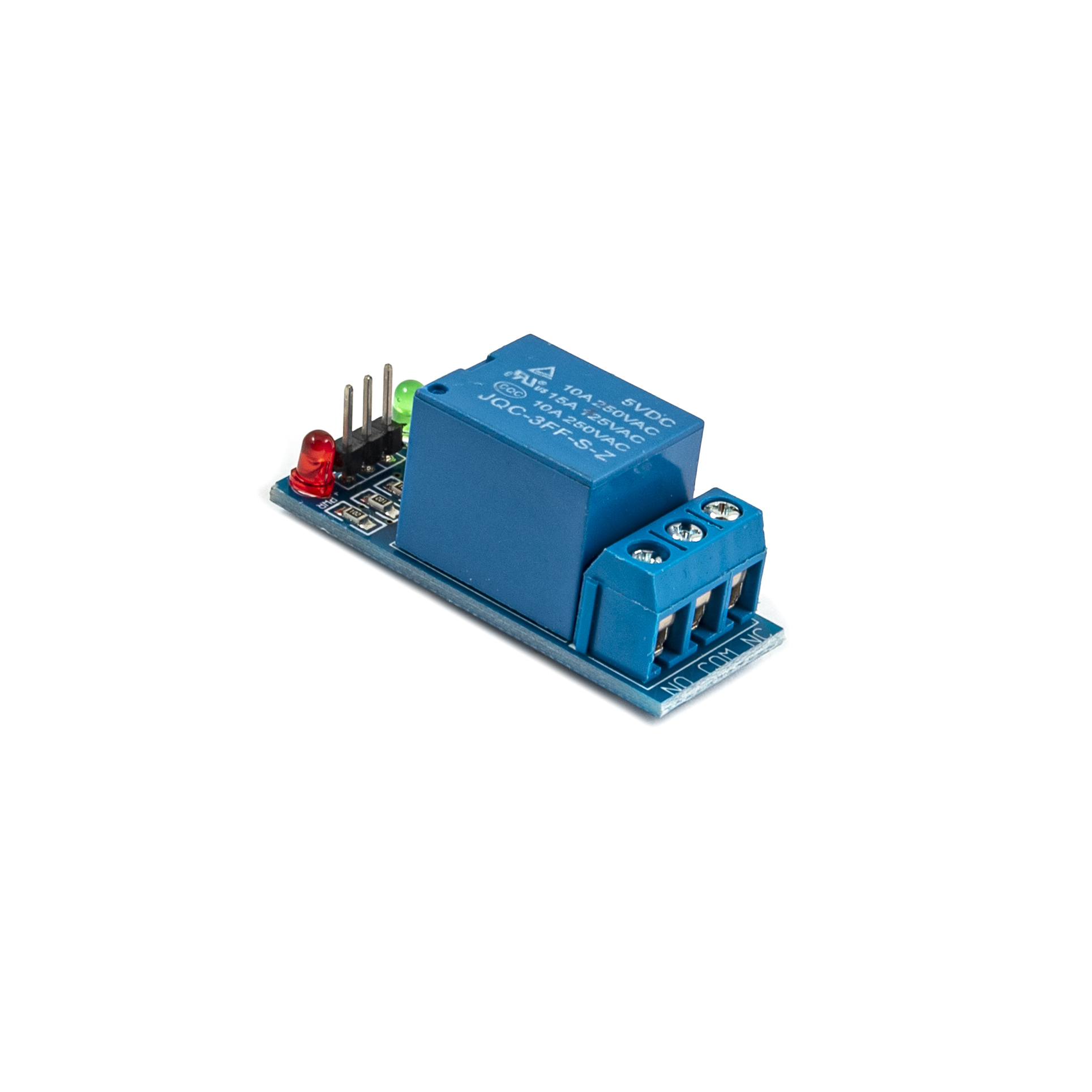

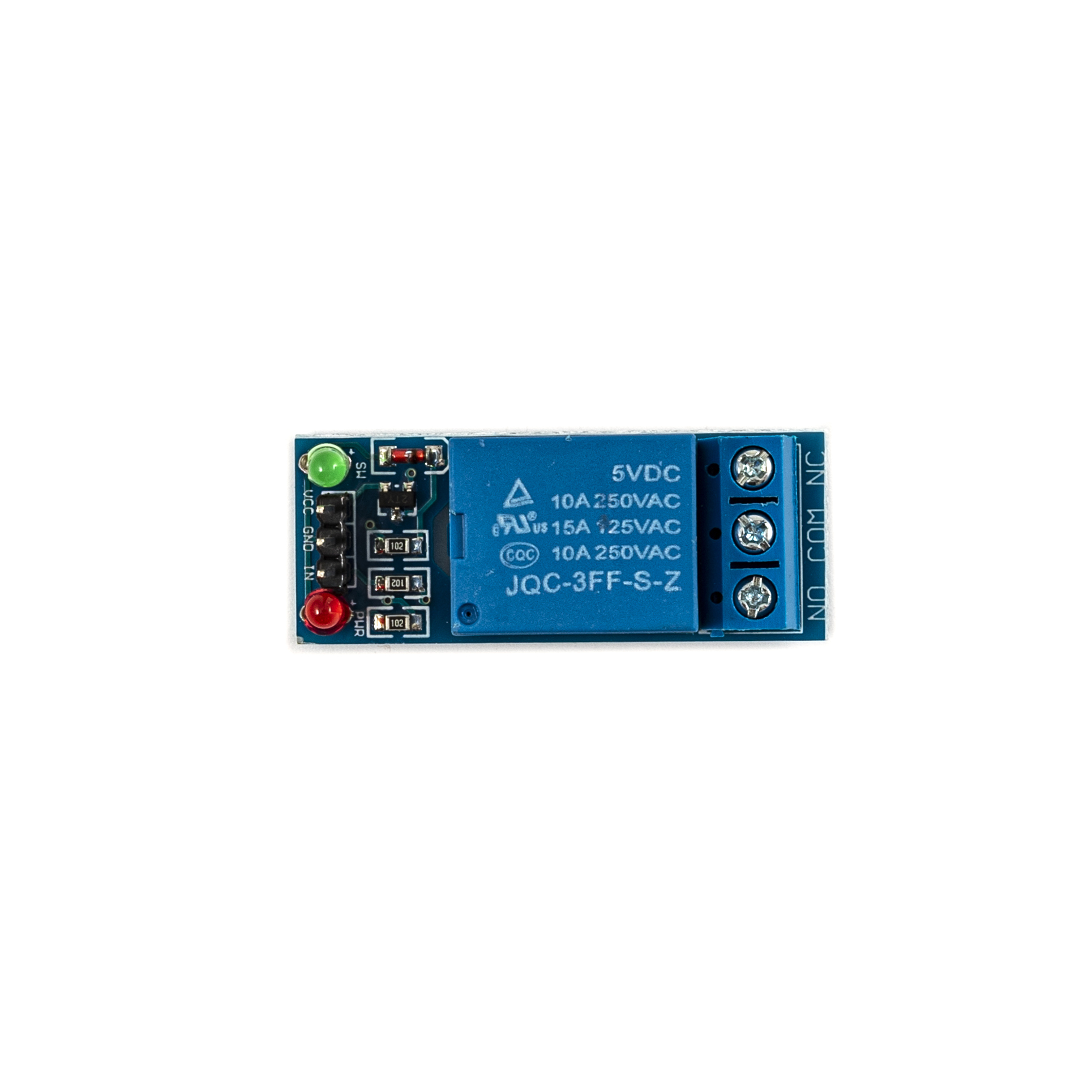

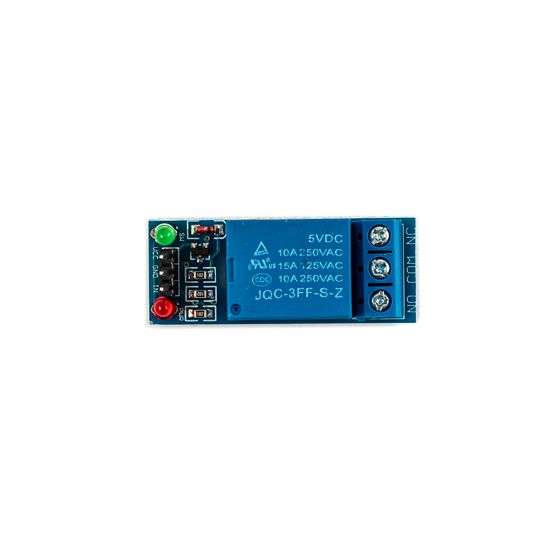

Реле 5В одноканальное
Распродано

Реле 5В одноканальное

Артикул: 10244
67 руб


Релейный модуль позволяет прибору с питанием 5 В управлять одной нагрузкой под переменным напряжением 220 В. Так реализуется 1 канал управления. Входная часть схемы модуля также требует питание 5 В. Такое питание позволяет применить модуль в приборах, базирующихся на микроконтроллерах и цифровых логических микросхемах. Для коммутирования нагрузок релейный модуль 1 канал 5 В содержит электромагнитное реле. С помощью устройства можно включать освещение лампами 220 В, переключать режимы работы электродвигателей, регулировать нагрев электронагревателями и подключать другие мощные приборы. Кроме того релейный модуль 1 канал 5 В прекрасно справится с управлением нагрузками, работающими под меньшими напряжениями.

Категории: Каталог, Модули, Реле
ОПИСАНИЕ
ХАРАКТЕРИСТИКИ
ОТЗЫВЫ 0

Компактный и недорогой модуль одноканального электромагнитного реле для управления высокомощными цепями (до 250 В и до 10 А для переменного тока; до 30 В и до 10 А для постоянного тока) от слаботочного сигнала (5 В и несколько миллиампер) с программируемой отладочной платы вроде Arduino или STM.

Реле срабатывает от уровня напряжения сигнального вывода 5 В, поэтому могут быть сложности в плане совместимости с контроллерами ESP или компьютерами Raspberry Pi, работающими на логике 3.3 В: на помощь придут конвертеры сигналов 3.3 - 5 В и наоборот.

Электромагнитные реле издают характерный щелчок при переключении состояния коммутации в цепи (замкнута/разомкнута). Не рекомендуется слишком часто переключать состояния (не более 1-2 раз в минуту), а лучше еще реже, чтобы продлить срок службы контактных переключателей реле. Для более быстрого переключения рекомендуем присмотреться к твердотельным реле, но обращайте внимание на то, что их параметры коммутируемой нагрузки могут отличаться.

В плату модуля встроены два светодиода (красный и зеленый), которые служат индикаторами, указывая на текущий режим работы устройства (замкнута/разомкнута цепь). Реле отлично подойдет для организации проектов управления освещением, системы автополива или умной теплицы.

Технические характеристики:

Тип реле: электромагнитное (SRD-05VDC-SL-C)

Количество каналов: 1

Коммутируемое напряжение: до 250 В переменного и до 30 В постоянного тока

Коммутируемая сила тока: до 10 А

Напряжение управляемого сигнала: 5 В постоянного тока

Ток потребления: 20 мА

Размеры платы: 43 x 17 мм

Категория Авито
Товары для компьютера
Тип товара Авито
Аксессуары
Бренд
Нет бренда
Количество в упаковке, шт
1
Количество в упаковке
1
Тип Ozon
Радиоконструкторы и модули
Вес (кг)
0.015
