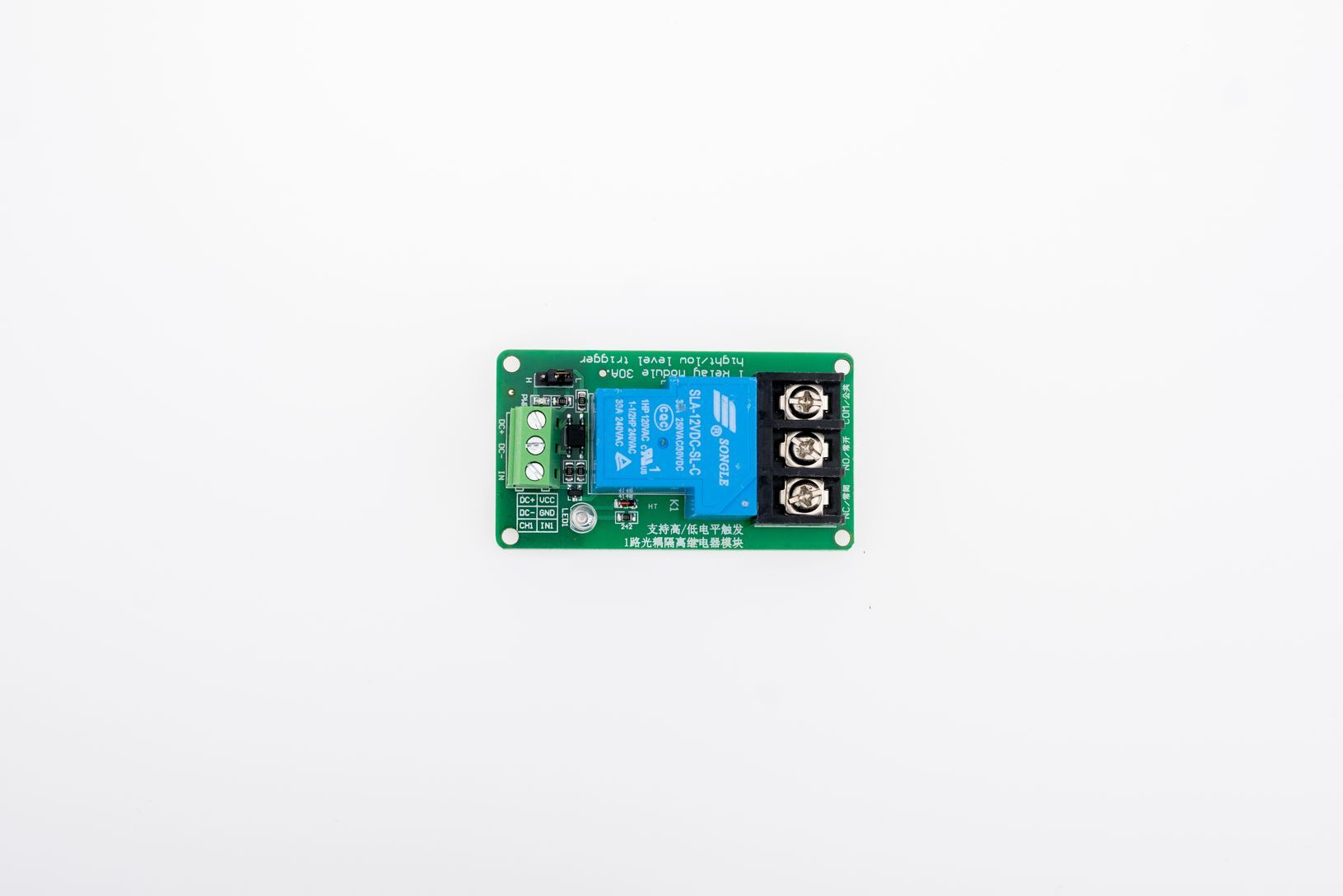

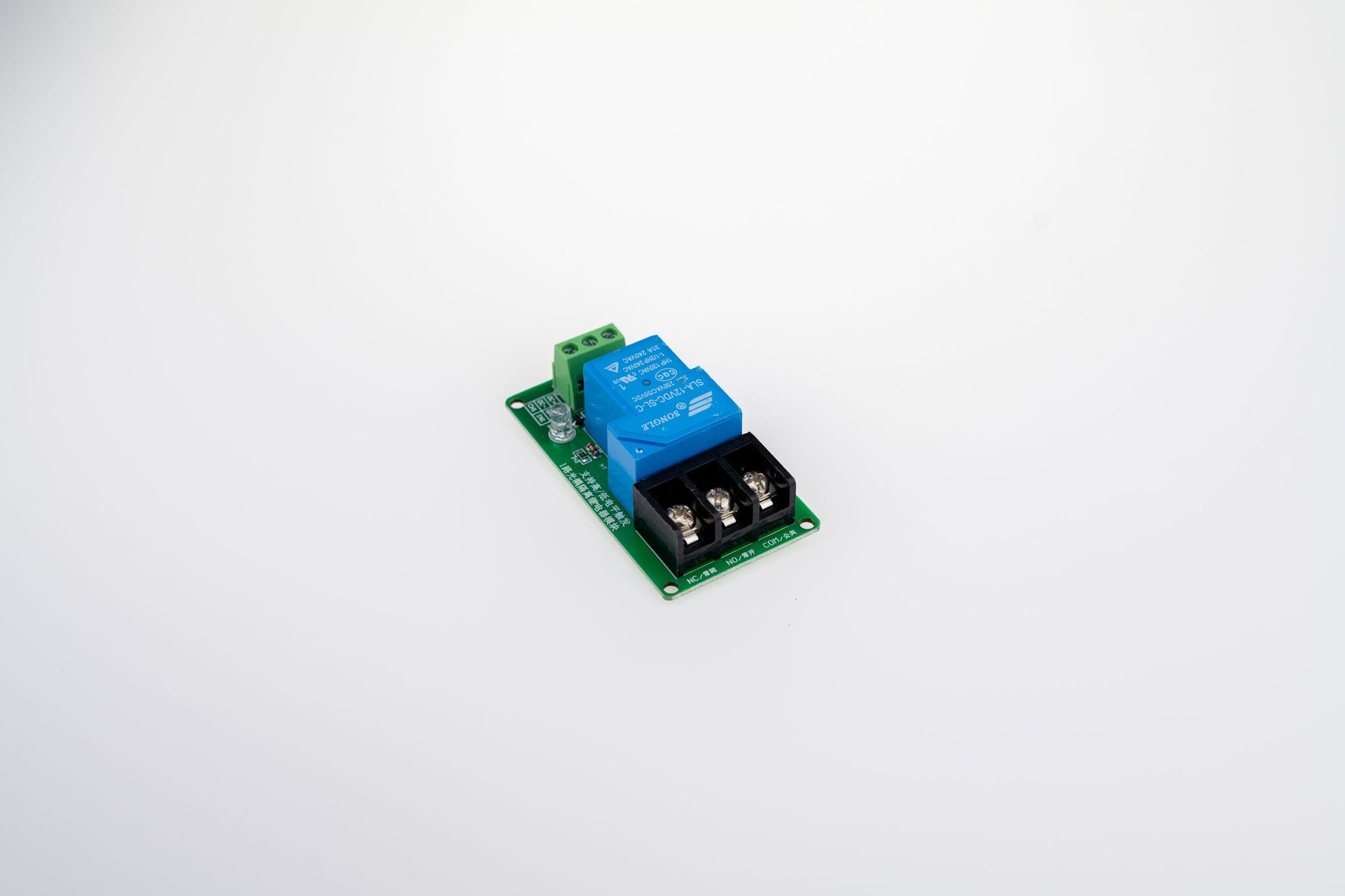

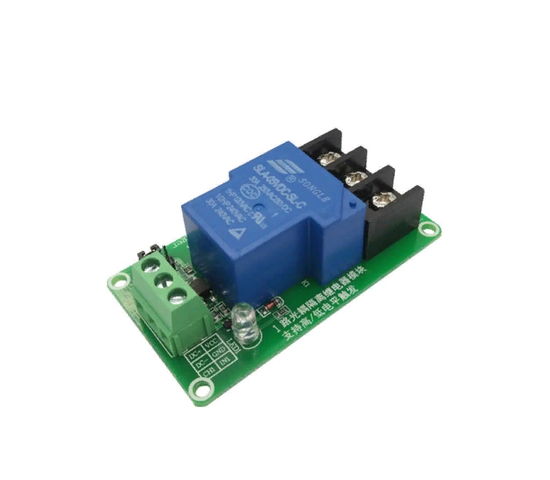

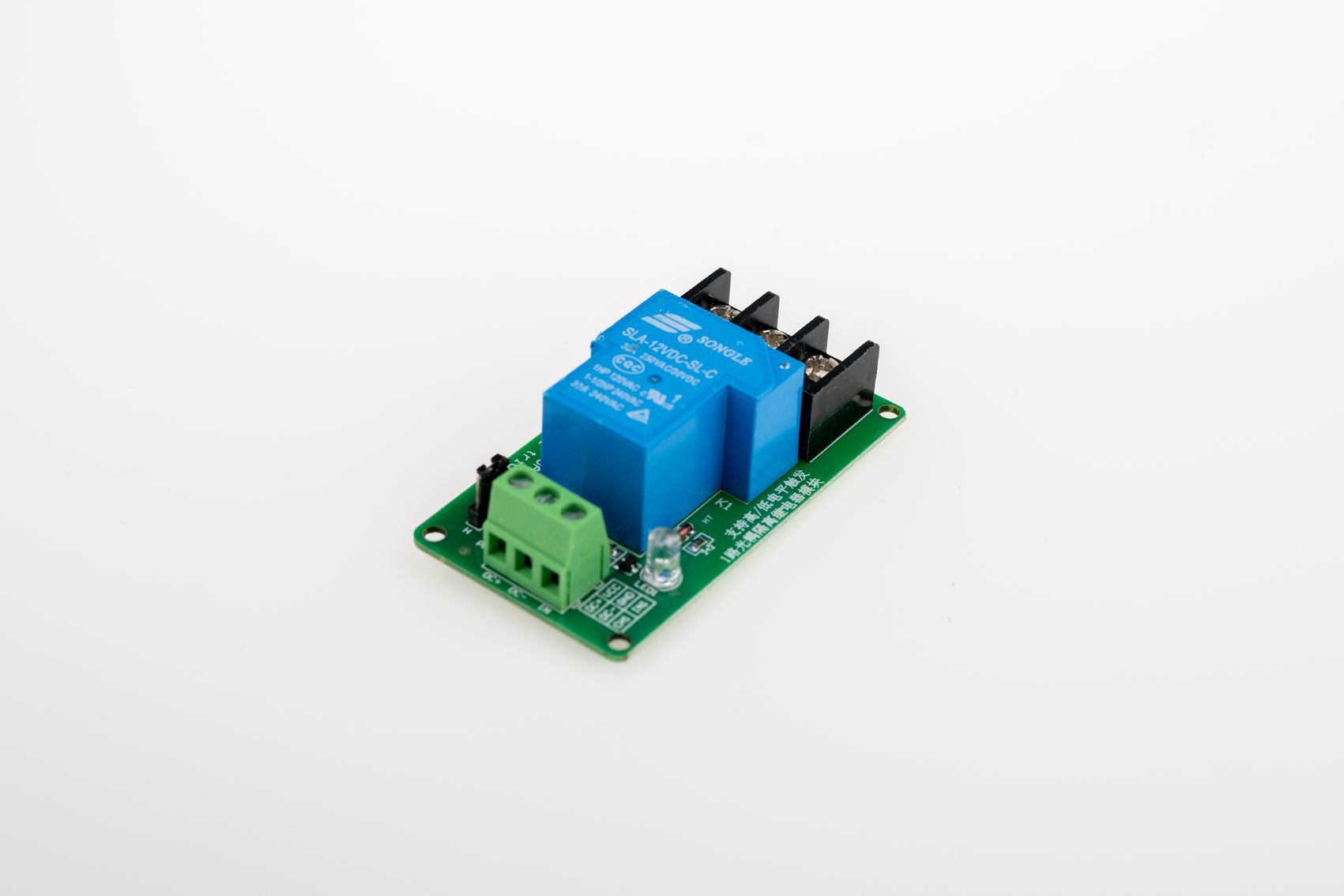

Однокальный модуль электромагнитного реле позволяет с помощью контроллеров или других слаботочных устройств управляет мощными нагрузками (двигатели, светодиодное оборудование, насосы, нагреватели). В данном случае реле может коммутировать до 250 В переменного или 30 В постоянного напряжения с максимальной силой тока 30 А. Рекомендуется не использовать модуль на предельной мощности длительное время.
Встроенная опторазвязка (через SMD-оптрон) не дает напрямую взаимодействовать управляющему сигналу с контроллера с внешней электрической цепью нагрузки, что положительно влияет на безопасность схемы. Необходимая сила тока для управления состоянием реле в таком случае составляет не более 5 мА. С помощью перемычки можно настраивать тип сигнала (LOW/HIGH) для переключения состояния работы реле. Винтовые клеммы расположены с обеих стороны платы модуля: это удобный способ монтажа проводов, а главное — рассчитанный на работу с высоким током.
Имеется светодиодный индикатор, оповещающий о состоянии релейного переключателя. Напряжение питания 12 В постоянного тока, как и значение управляющего сигнала, необходимого для замыкания/размыкания электрической цепи внутри реле. Для удобства монтажа платы релейного модуля на ней расположены 4 отверстия под винты.
Технические характеристики:
Напряжение питания: 12 В постоянного тока
Коммутируемое напряжение: до 250 В AC, до 30 В DC
Коммутируемая сила тока: до 30 А
Пусковой ток: до 5 мА
Потребляемый ток: до 80 мА
Размеры: 72 x 40 мм
Вес: 82 г
Распиновка модуля:
DC+ | положительный вывод источника питания |
DC- | отрицательный вывод источника питания |
IN1 | управляющий сигнал |
COM | общий контакт внешней нагрузки |
NO | нормально-открытый контакт управления внешней нагрузкой |
NC | нормально-закрытый контакт управления внешней нагрузкой |
Примеры подключения нагрузки к реле:
