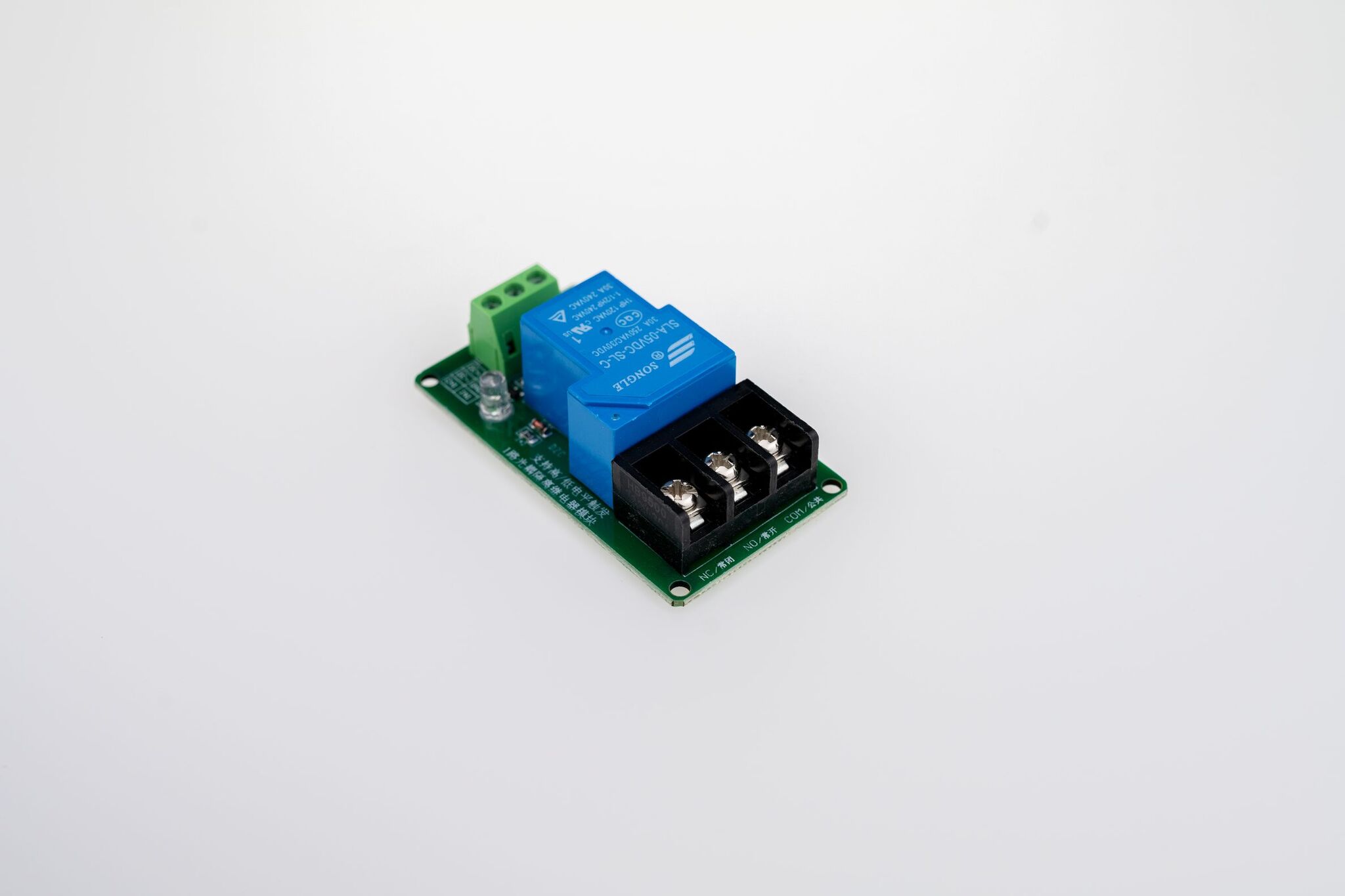

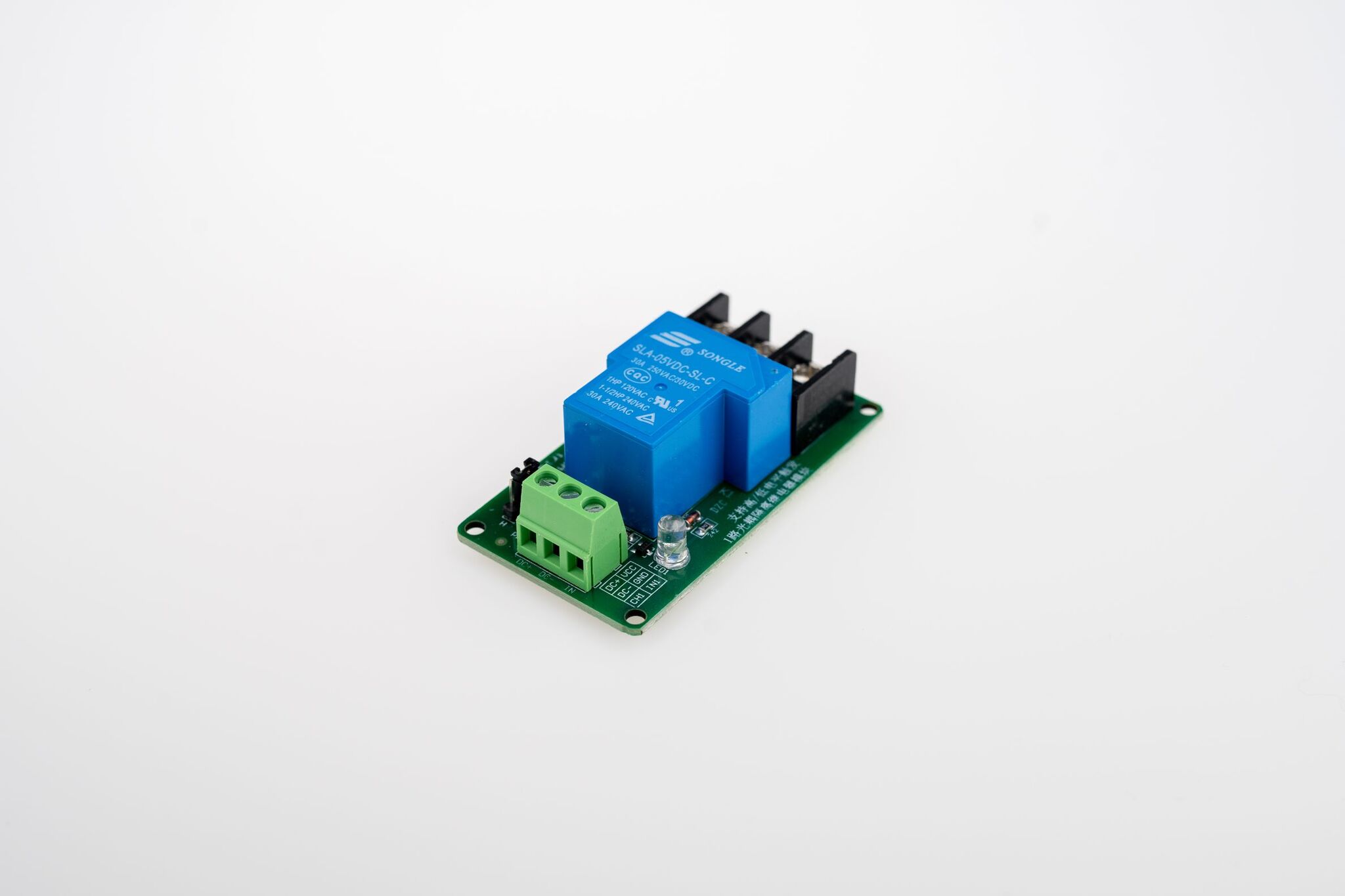

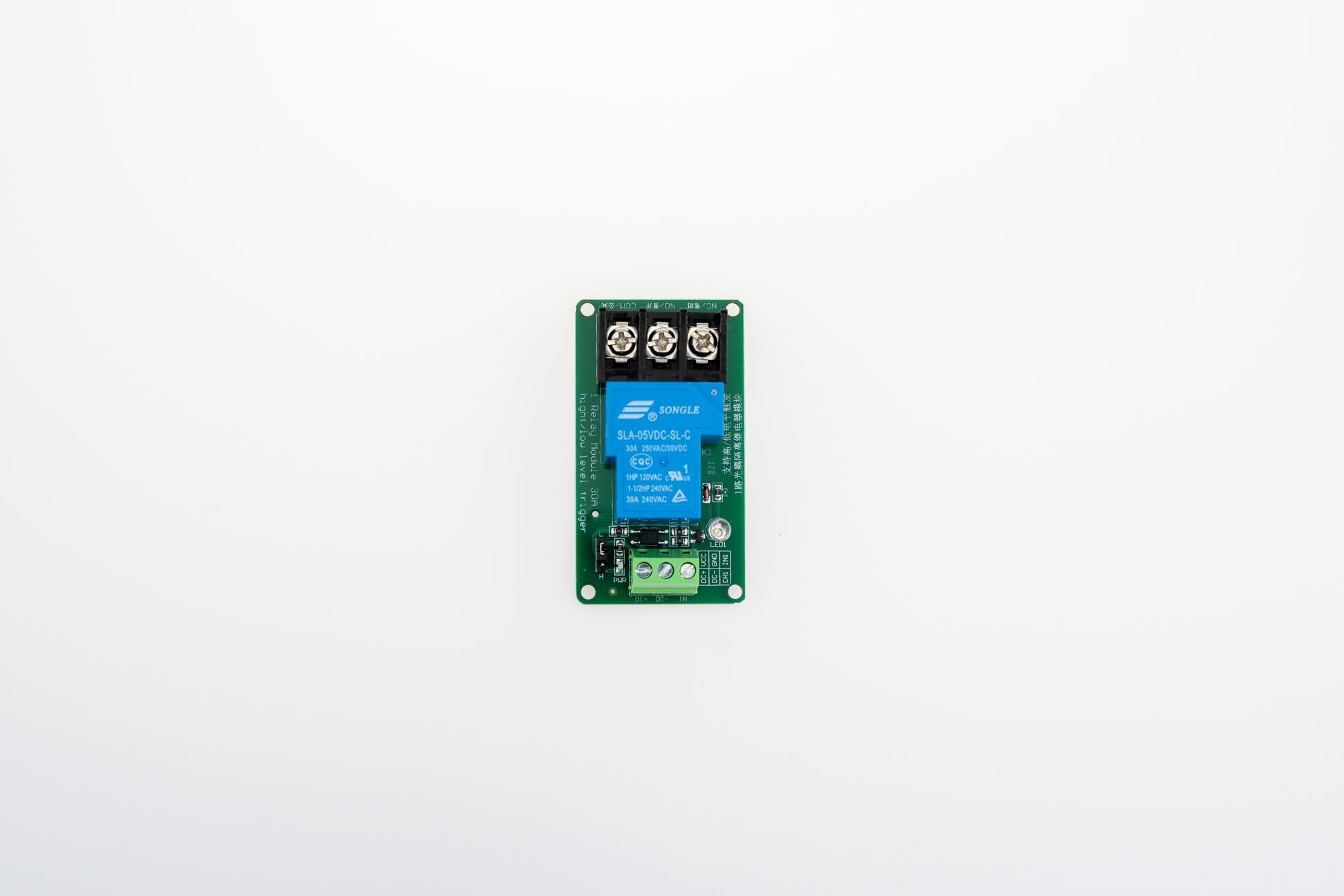

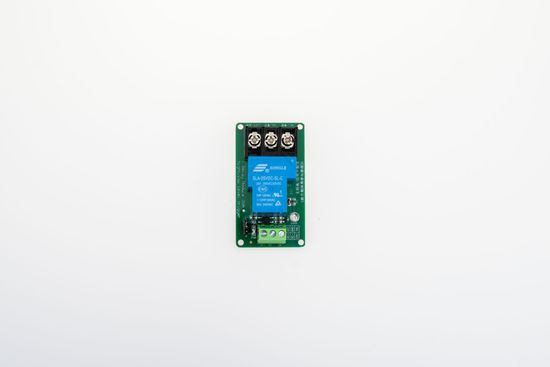

Высококачественное электромагнитное реле позволяет вашим программируемым контроллерам и отладочным платам управлять мощной нагрузкой. Данный релейный модуль может коммутировать напряжение в диапазоне до 250 В переменного тока, до 30 В постоянного тока с максимальной силой тока 30 А. Рекомендуется не использовать модуль на предельной мощности длительное время.
На плате модуля имеется перемычка для настройки типа логического сигнала (высокий HIGH или низкий LOW), необходимого для изменения режима работы реле (ВКЛ или ВЫКЛ). Реле срабатывает от управляющего сигнала со значением 5 В постоянного тока и 5 мА, что позволяет его совместить с контроллерами Arduino напрямую. Низкий ток срабатывания обеспечен встроенным оптроном и не навредит плате контроллера.
Питание (положительный и отрицательный выводы) и управляющие сигналы подключаются к клеммам DC+, DC- и IN соответственно. С другой стороны платы реле расположены контактные винтовые клеммы для подключения нагрузки: общий контакт и выводы нормально-открытого и нормально-закрытого контакта: из последних двух для подключения выбирается только один, в зависимости от задачи проектируемой схемы.
Технические характеристики:
Напряжение питания: 5 В постоянного тока
Коммутируемое напряжение: до 250 В AC, до 30 В DC
Коммутируемая сила тока: до 30 А
Пусковой ток: до 5 мА
Потребляемый ток: до 80 мА
Размеры: 72 x 40 мм
Вес: 82 г
Распиновка модуля:
DC+ | положительный вывод источника питания |
DC- | отрицательный вывод источника питания |
CH1 | управляющий сигнал |
NO | нормально-открытый контакт управления внешней нагрузкой |
NC | нормально-закрытый контакт управления внешней нагрузкой |
COM | общий контакт внешней нагрузки |
Пример подключения нагрузки к реле:
