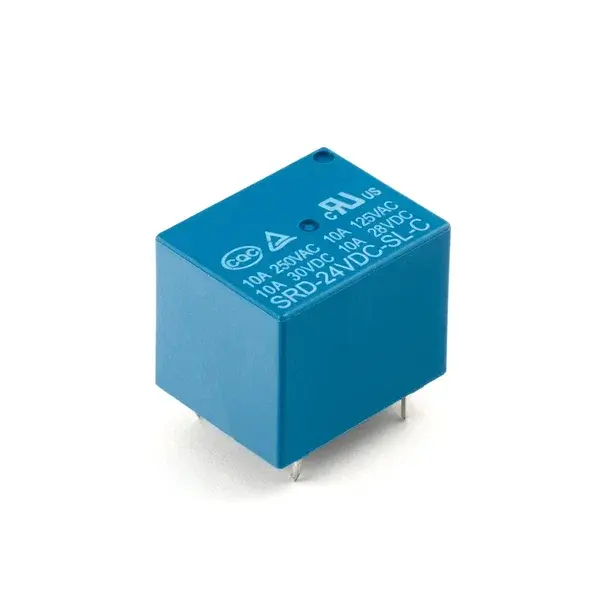

Электромагнитное реле SRD-24VDC-SL-C предназначено для управления высокомощными устройствами в электрических схемах. Данная модель рассчитана на замыкание/размыкание на участке электрической цепи при наличии 24-вольтового цифрового сигнала. Он может быть сгенерирован программным путем при использовании в проекте микроконтроллера или отладочной платы на его основе, либо аппаратным путем, поступив от датчика влажности почвы или фототранзистора. Во втором случае такая связка реле с другими электронными компонентами позволяет создать полностью автономную систему без использования контроллеров.
Очень важно обращать внимание на числовые и буквенные обозначения на корпусе реле. Помимо обозначения уровня напряжения для смены режима работы реле можно также увидеть и предельные значения по коммутации: в данном случае максимальная нагрузка по току в цепях, с которыми может работать реле SRD-24VDC-SL-C, составляет 10 ампер (но желательно использовать реле на нагрузках в 20-30% ниже предельных значений, чтобы не допустить снижения срока эксплуатации). Оно также работает как с переменным током (до 250 вольт), так и с постоянным током (до 30 вольт).
Технические характеристики:
Модель: SRD-24VDC-SL-C
Максимальная сила тока коммутации: 10 А
Напряжение при коммутации: до 250 В (AC), до 30 В (DC)
Напряжение сигнала для срабатывания: 24 В постоянного тока
Размеры: 19 x 15 x 20 мм
