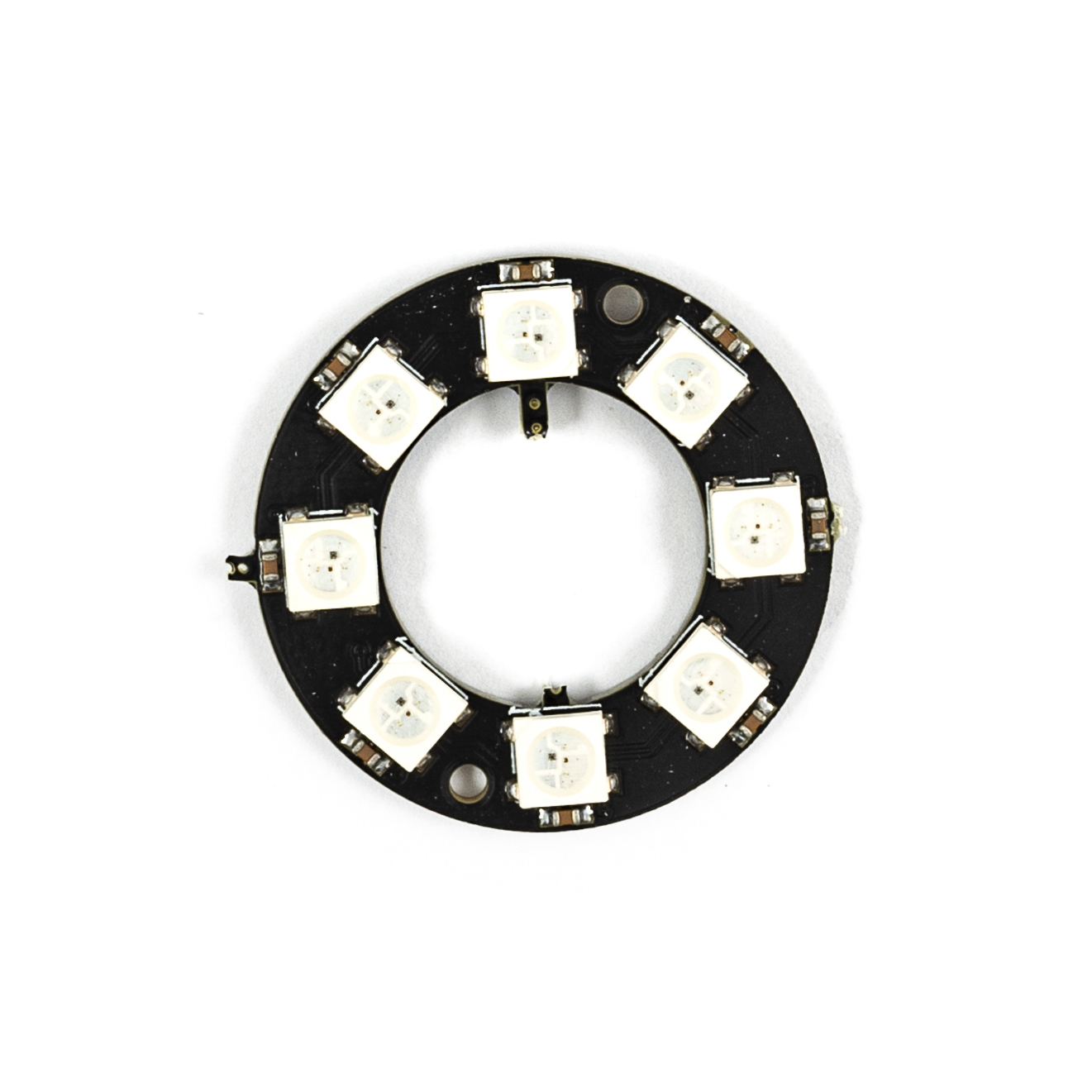

Светодиодное кольцо на 8 светодиодов используется для организации подсветки в самодельных проектах, игрушках и поделках. Выполнено на адресных светодиодах типа WS2812, что позволяет настраивать любой оттенок свечения каждого отдельного взятого светодиода. Это можно использовать для создания индикатора напряжения или уровня воды — информативная деталь в пользовательском интерфейсе устройства.
5050 в названии модуля обозначает размер используемых светодиодов (квадрат 5 x 5 мм). Может быть подключен к контроллеру Ардуино через резистор 200…500 Ом к свободному выводу цифрового управляющего сигнала. Чтобы обезопасить подключение рекомендуем подавать питание на светодиодное кольцо через внешний источник питания (5В с максимальной силой тока на выходе от 1 ампера). При работе с адресными светодиодами полезно заранее скачать и установить библиотеку (любую на выбор, они примерно похожи) FastLED.h или Adafruit_NeoPixel.h.
8 сверхъярких интеллектуальных светодиода расположены по кругу диаметра 32 мм. Каждый из них потребляет ток около 20 мА. У них имеется собственный адрес благодаря встроенному микроконтроллеру в связку с каждым диодом. Имеется дополнительный управляющий вывод, чтобы соединить несколько светодиодных лент или колец в одну конструкцию.
Технические характеристики:
Тип светодиодов: адресные WS2812 с размером 5050;
Количество светодиодов: 8;
Рабочее напряжение: от 4 до 7 В постоянного тока;
Ток потребления: от 20 до 160 мА;
Вес: 6 г;
Размеры: 28 мм внешний диаметр и 14 мм внутренний
