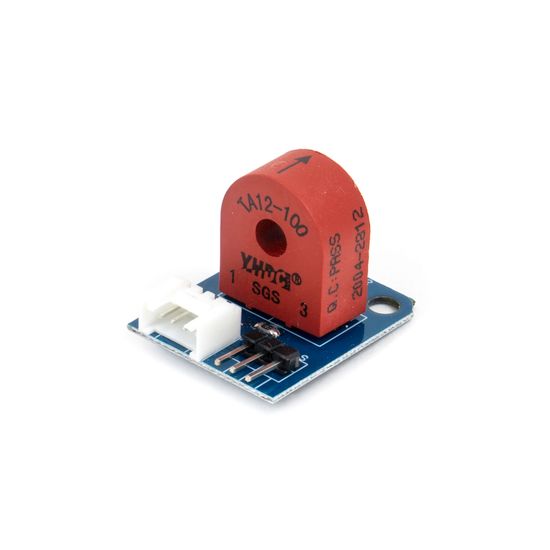

Малогабаритный и легкий модуль выполнен на базе трансформатора тока ТА12-100, способного преобразовывать переменные сигналы большой силы тока в сигналы малых значений. Максимальный ток, который может быть обнаружен, может достигать 5 А, а сигнал тока на выходе можно считывать через аналоговый порт программируемого контроллера. Коэффициент изменения составляет 1 к 1000: значит при входном токе в 2 А, на выходе получим 2 мА. За теплоотвод отвечает нагрузочный резистор 200 Ом. TA12-100 можно использовать для контроля и управления системами электроснабжения или для экономии тока в бытовых условиях.

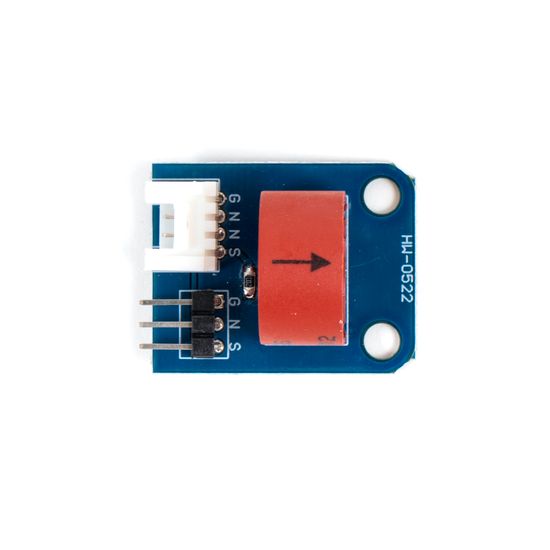

На плате имеется два разъема для удобства подключения: стандартная 2.54 мм гребенка контактов для взаимодействия с Arduino (+ и - питания, аналоговый сигнал) и 4-х контактный разъем под интерфейс Grove. Один из контактов нагрузки проходит через сердечник трансформатора. Монтаж можно осуществить с помощью отверстий под винты М4. Для написания программного кода не требуются дополнительные библиотеки.
Аналоговый интерфейс и быстрое время отклика делают модуль невероятно удобным в использовании.
Технические характеристики:
Коэффициент изменения: 1:1000
Диапазон частот: 20 Гц … 20 кГц
Входной ток: 5 A
Выходной ток: 5 мА
Резистор нагрузки: 200 Ом
Линейный коэффициент: не более 3%
Напряжение выборки: 1 В
Диэлектрическая прочность: 6 KAC / 1 мин
Рабочая температура: -20℃ … +70℃
Размеры печатной платы: 30.0 x 24.0 x 1.6 мм
