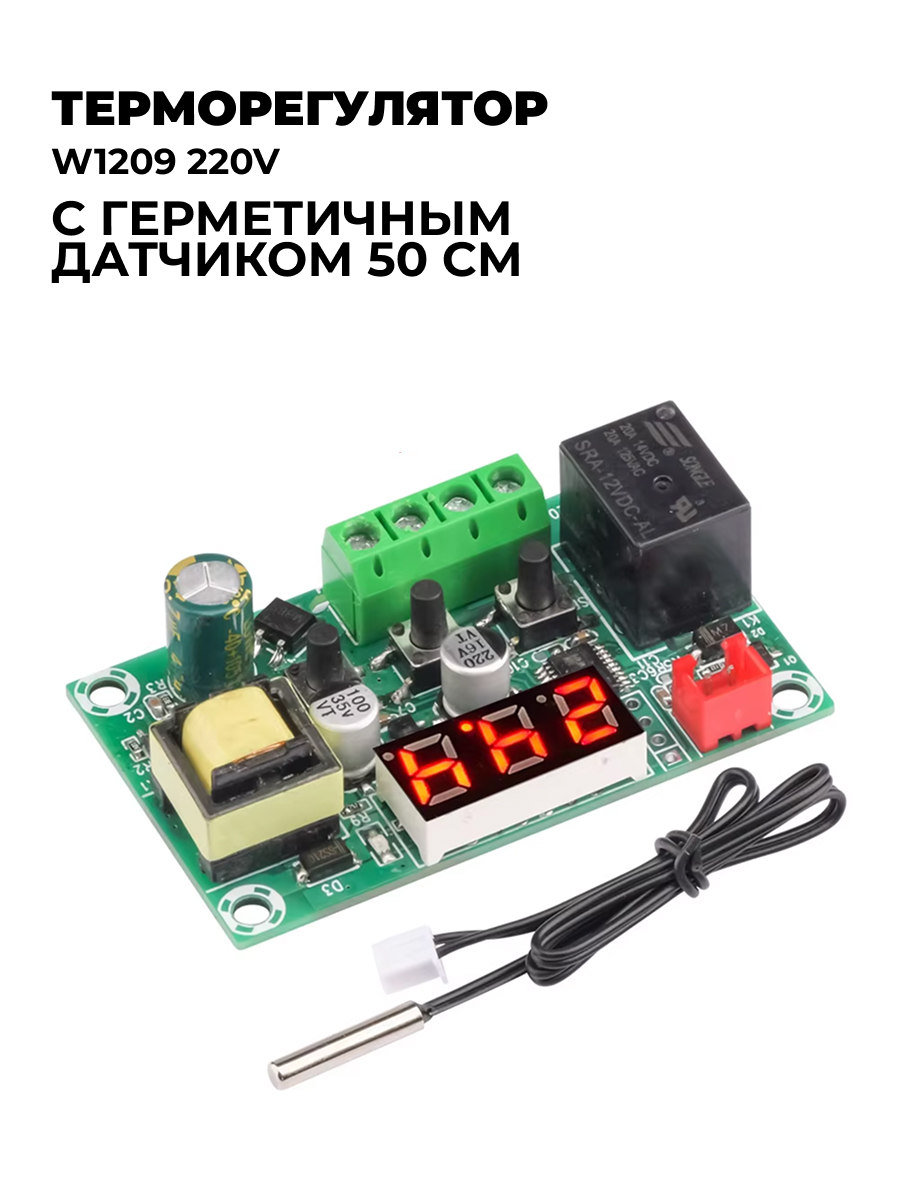

Цифровой терморегулятор W1209 — это надёжное и удобное решение для точного контроля температуры в различных устройствах и системах. Модуль работает от сети 220В и оснащён мощным реле, способным коммутировать нагрузку до 10А. Благодаря герметичному датчику длиной 50 см с водонепроницаемым корпусом, прибор можно использовать в условиях повышенной влажности, в аквариумах, инкубаторах, системах обогрева теплиц, холодильных камерах и самодельных термостатах.

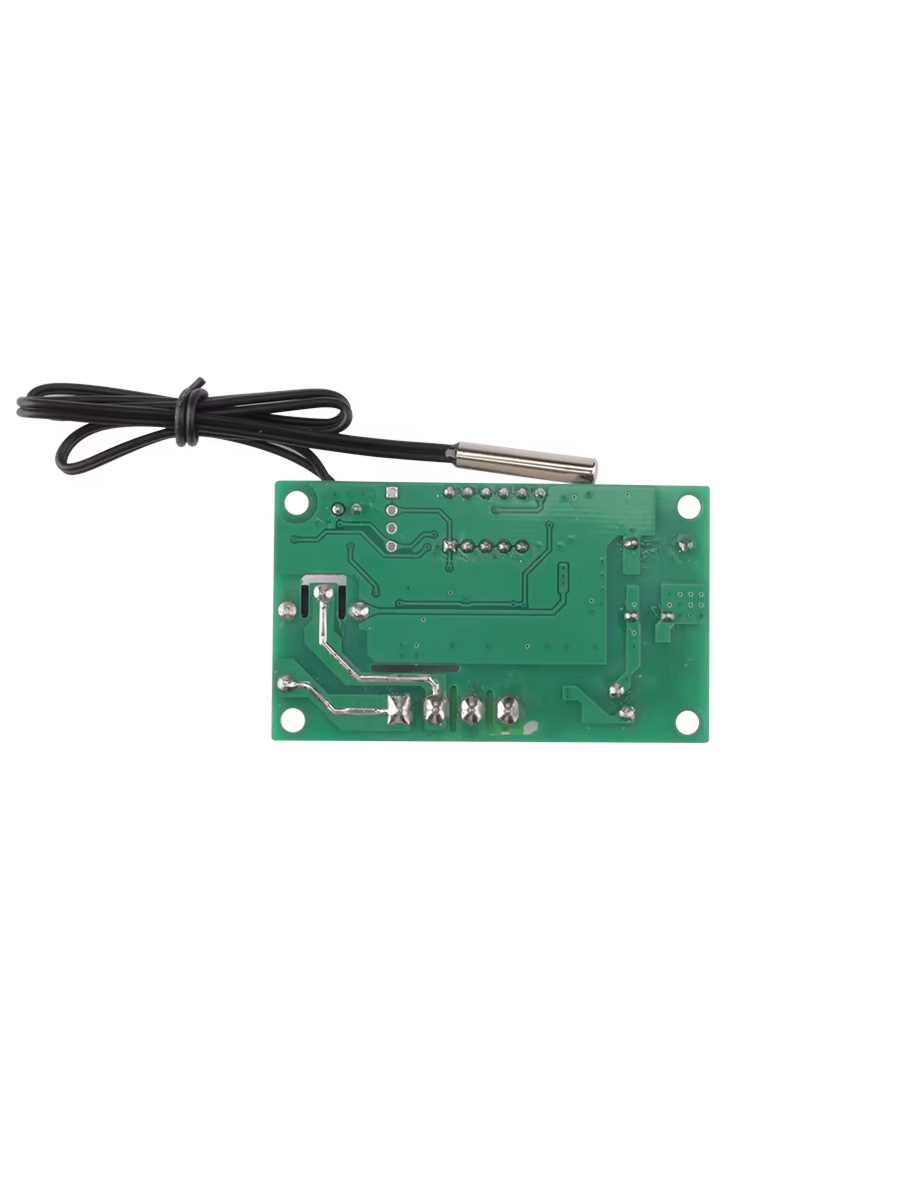

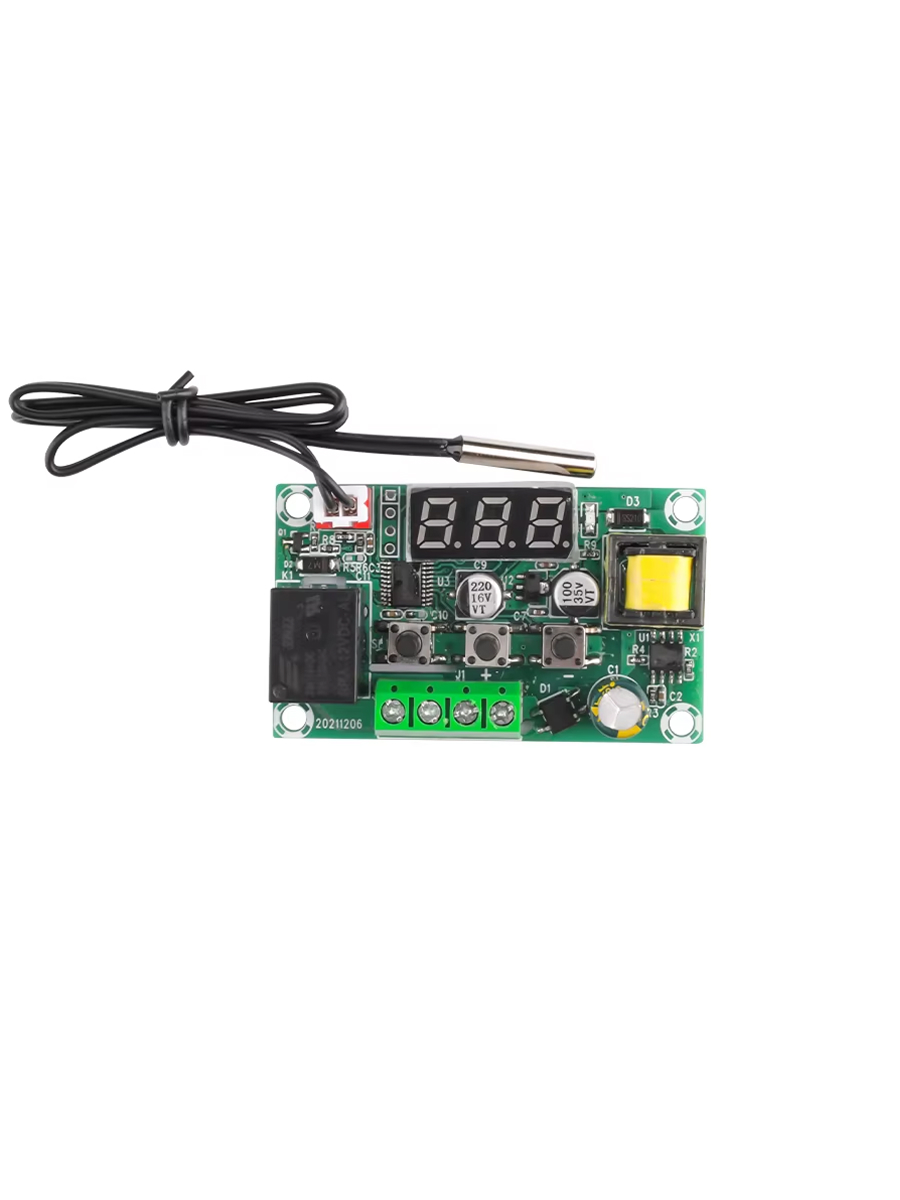

Компактная плата легко монтируется в корпус или щиток. Большой яркий LED-дисплей чётко отображает текущую температуру и параметры настройки. Устройство поддерживает программирование множества функций: гистерезис, задержку включения, калибровку датчика, верхний и нижний пределы температуры, режим нагрева или охлаждения.
Технические характеристики:
- Напряжение питания: 220V переменного тока (AC)
- Диапазон измерения температуры: -50…+110°C
- Точность измерения: ±0.1°C
- Тип датчика: NTC, герметичный (водонепроницаемый), длина кабеля 50 см
- Максимальная нагрузка: 10А / 220В (реле) переменного тока (AC)
- Режимы работы: нагрев и охлаждение
- Дополнительные функции: регулировка гистерезиса, калибровка, защита от перегрева
- Отображение: 3-значный LED-дисплей красного цвета

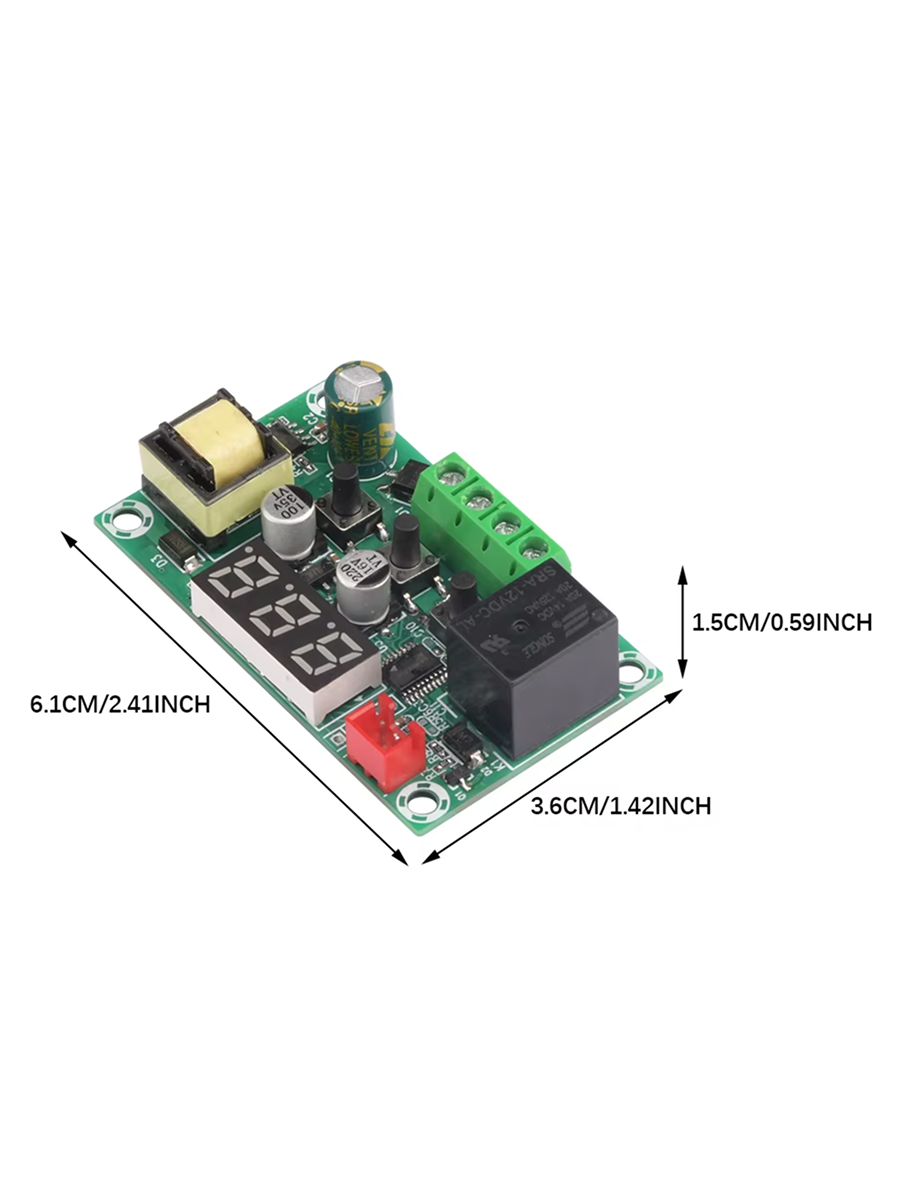

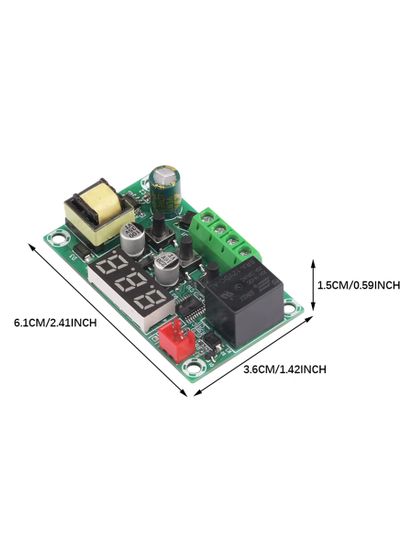

- Габариты модуля: 61 × 36 x 15 мм
Простая установка температуры (основной режим):
- Подключите питание 220В — на дисплее отобразится текущая температура.
- Кратко нажмите кнопку SET — температура начнёт мигать.
- Кнопками + и – установите нужную температуру.
- Нажмите SET ещё раз или подождите 5 секунд — настройка сохранится.
Расширенные настройки (меню параметров):
- Удерживайте кнопку SET 5 секунд — на дисплее появится P0.
- Кнопками + / – выберите нужный параметр (P0–P6/P8).
- Нажмите SET — значение параметра начнёт мигать.
- Измените значение кнопками + / –.
- Нажмите SET для сохранения и перехода к следующему параметру или подождите 5 секунд.
Важные параметры:
- P0 — Режим работы: H (нагрев) / C (охлаждение)
- P1 — Гистерезис (разница температур) — обычно 2–5°C
- P2 — Максимальная температура ограничения
- P3 — Минимальная температура ограничения
- P4 — Калибровка датчика (коррекция показаний)
- P5 — Задержка включения реле (в минутах)
- P6 — Защита от перегрева (сигнализация)
Сброс на заводские настройки: выключите питание, зажмите одновременно + и –, включите питание и удерживайте кнопки несколько секунд.
