Модуль тестера емкости аккумулятора используется в качестве регулируемой нагрузки для проверки батареи. Версия FX35 поддерживает напряжение от 1.5 до 25 В постоянного тока (DC) с регулировкой по току до 5 А (настраивается с помощью подстроечного резистора в углу платы).

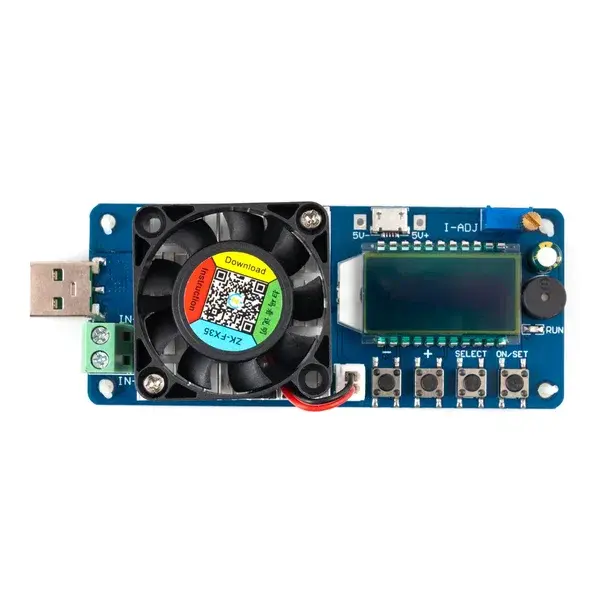

Пользовательский интерфейс состоит из тактовых кнопок и OLED-дисплея. С их помощью (+ с помощью подстроечного резистора) можно регулировать ток и напряжение нагрузки. В устройстве встроены защиты от пониженного напряжения, перенапряжения, перегрузки по току и по мощности, что обеспечивает проведение безопасных испытаний аккумуляторов.

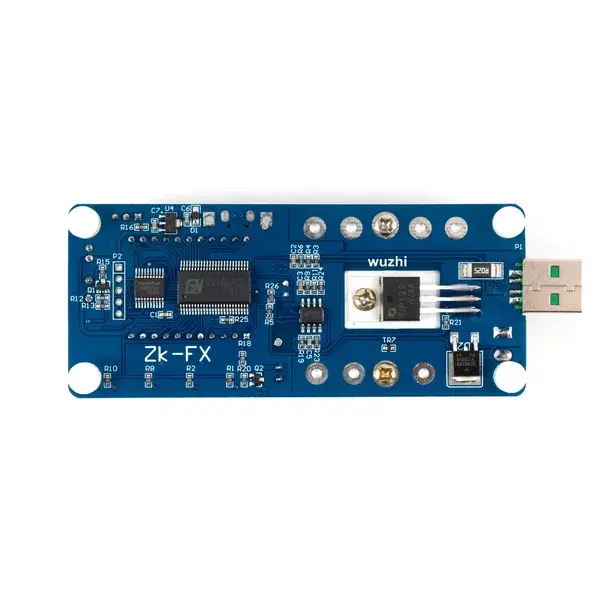

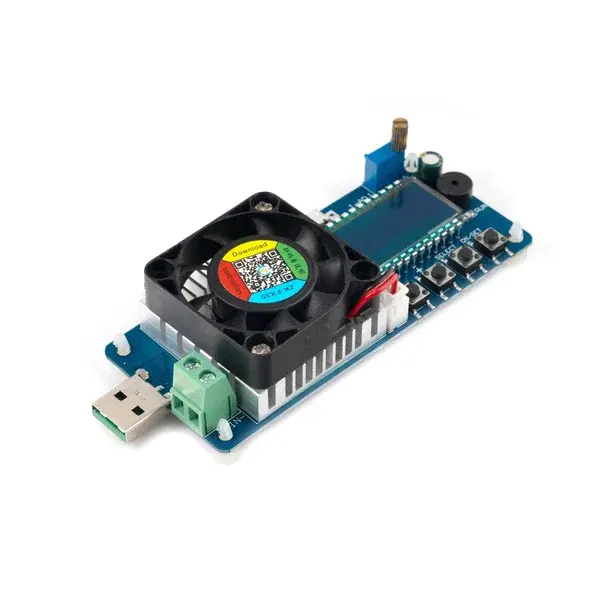

В качестве нагрузки, а также способа активного охлаждения, используется вентилятор. Также в плату встроен радиатор (пассивное охлаждение). Подача входного напряжения на устройство осуществляется через разъем Micro-USB (5 вольт постоянного тока). На плате имеется 4 монтажных отверстия для крепления в корпус будущего устройства.
Технические характеристики:
Модель устройства: FX35
Напряжение питания: 5 В постоянного тока (DC) от USB
Рабочее напряжение: 1.5…25 В постоянного тока (DC)
Ток нагрузки: 0…5 А
Потребляемый ток самого модуля: до 200 мА (при включенном вентиляторе)
Охлаждение: вентилятор, радиатор
Защита от пониженного напряжения: 1.5 В (регулировка от 1.5 до 20 В)
Защита от перенапряжения: 25 В (регулировка от 1.5 до 25 В)
Защита от перегрузки по току: 5 А (регулировка от 1 до 5.1 А)
Защита от перегрузки по мощности (35 Вт, регулировка от 1 до 35.5 Вт)
Мощность: до 35 Вт
Размеры платы: 114 x 43 x 27 мм
Вес: 65 г
