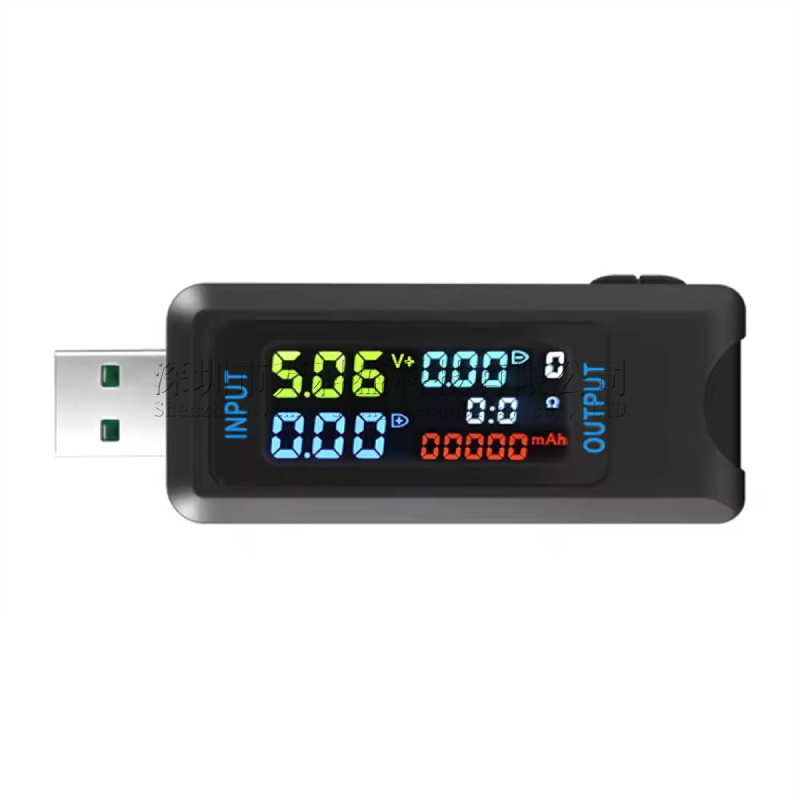

USB-измеритель 6527-U — это компактное и функциональное устройство для точного измерения напряжения, тока и емкости, оснащенное ярким цифровым дисплеем, идеально подходящее для диагностики USB-устройств.
Модуль поддерживает подключение через стандартный USB-порт и использует автоматическое определение протоколов зарядки, обеспечивая простоту интеграции. Диапазон измерения напряжения охватывает от 3 В до 20 В, тока — до 5 А, а емкости — до 99999 мАч с возможностью сохранения до 9 групп данных.
Типичная точность измерения напряжения составляет ±1% в диапазоне 3–12 В, а для тока — ±2% при нагрузке до 3 А, что превосходит более старые модели, такие как 6527-Q, где точность тока достигала ±3%. Емкость измеряется с погрешностью ±5%, что улучшено на 2% по сравнению с аналогами.
Ключевое преимущество 6527-U перед 6527-Q заключается в более широком диапазоне измерений и улучшенной читаемости дисплея под разными углами благодаря IPS-технологии, тогда как у 6527-Q дисплей имел ограничения при слабом освещении. Кроме того, 6527-U поддерживает функцию глубокого сна, что снижает энергопотребление на 30% по сравнению с предшественником.
Модуль имеет высокую энергоэффективность, что делает его отличным выбором для портативных устройств и работы от аккумуляторов. Чувствительные компоненты защищены прочной оболочкой, предотвращающей пыль и повреждения. Идеально подходит для тестирования зарядных устройств, повербанков и кабелей, а также для самодельных метеостанций и систем мониторинга.
Технические характеристики:
Рабочая микросхема: 6527-U
Интерфейс: USB
Диапазон напряжения: 3–20 В (с точностью ±1%)
Диапазон тока: 0–5 А (с точностью ±2%)
Диапазон емкости: 0–99999 мАч (с точностью ±5%)
Напряжение питания: 3–20 В
Размеры платы: 70 x 30 мм
