Бокс под 2 шт 18650/ плата разработки V8 совместима с Raspberry Pi Raspberry Pi
Скидка 31%

Бокс под 2 шт 18650/ плата разработки V8 совместима с Raspberry Pi Raspberry Pi

Артикул: 11064
550 руб800 руб
: 32 шт.

ОПИСАНИЕ
ХАРАКТЕРИСТИКИ
ОТЗЫВЫ 0

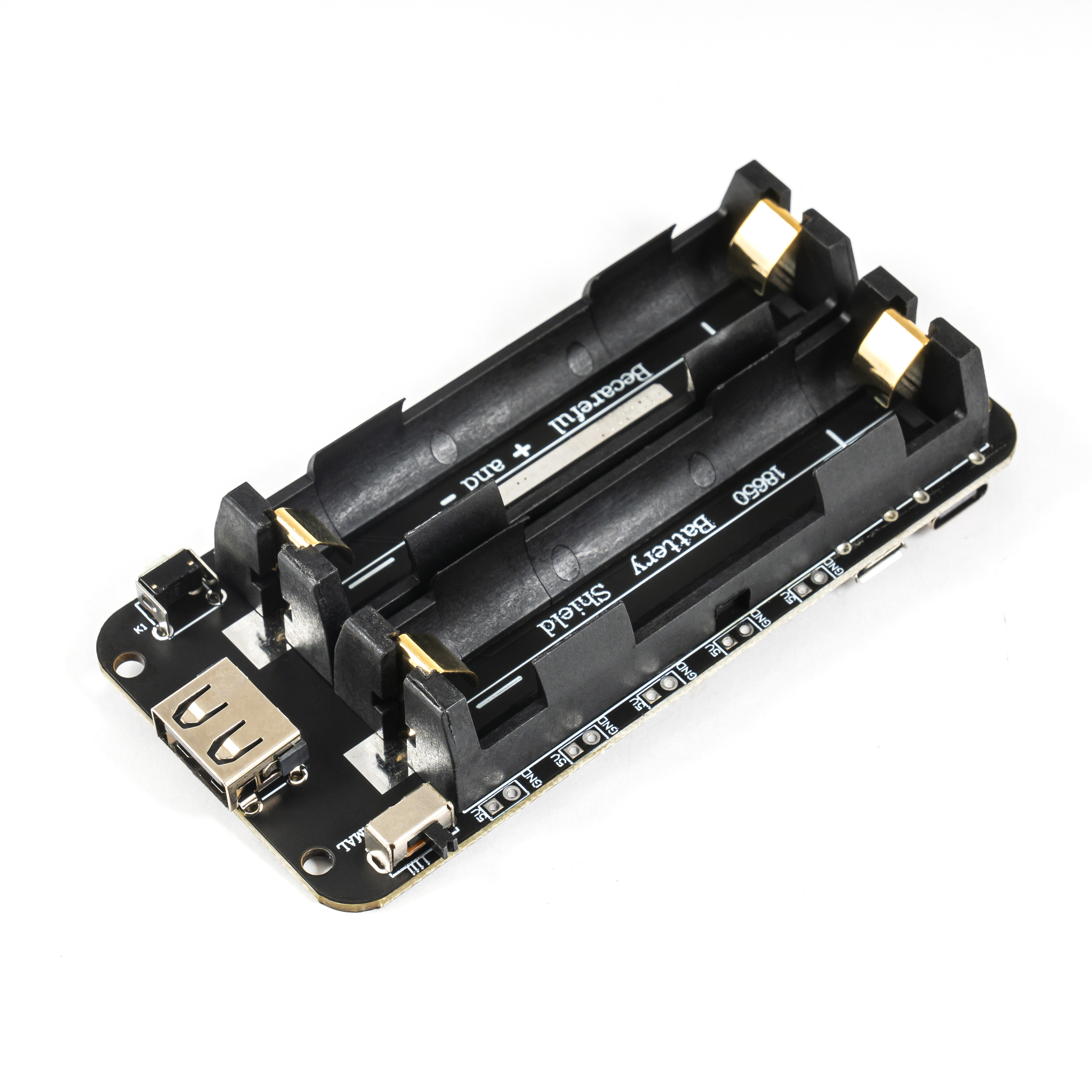

18650 Battery Shield V8 — это небольшая печатная плата со встроенным держателем, в который можно установить две аккумуляторные батареи типа 18650. Такие батареи имеют номинальное напряжение от 3.7 до 4.2 В постоянного тока в зависимости от производителя, могут выдавать довольно большой ток (до 20 или 30 А на пиковой нагрузке, опять же в зависимости от производителя, однако с платой Battery Shield V3 рекомендуется не более 2.2 А номинально и 3 А на пиковой нагрузке), что очень выгодно отличает их от обычных алкалиновых батарей. В сравнении с сетевыми и импульсными адаптерами питания такие батареи обеспечивают автономную работу для ваших электронных схем и проектов на долгое время. Тип 18650 соответствует своим внешним габаритам: 18 мм — диаметр круглого основания; 65 мм — длина аккумулятора.

Данная плата расширения имеет встроенную схему для защищенной зарядки аккумулятора от источника питания USB. Модуль имеет ток заряда до 500 мА, что делает процесс довольно быстрым.

Battery Shield V8 содержит интегральная схема DC-DC-преобразователя FP6298 для регулирования напряжения батареи и обеспечения стабильного выходного напряжения для внешних устройств. Этот синхронный преобразователь обеспечивает стабильное выходное напряжение до 5 В постоянного тока. FP6298 имеет встроенный силовой МОП-транзистор, который используется для включения и выключения входного напряжения на высокой частоте (около 1 МГц). В плату встроен светодиодный индикатор, оповещающий о завершении зарядки (зеленый цвет).

Несколько выходных контактов на плате расширения можно использовать для питания внешних устройств или подключения к микроконтроллеру. Два вывода общего назначения, обозначенные «OUT+» и «OUT-», могут обеспечить выходной ток до 1 А при напряжении около 3.7…4.2 В (при полностью заряженном аккумуляторе). Для считывания текущего напряжения батареи мультиметром или другими электронными средствами можно использовать контакты «VBAT+» и «VBAT-».

Встроенная схема защиты помогает предотвратить перезарядку, чрезмерную разрядку и короткое замыкание. Плата имеет напряжение защиты от перезаряда около 4.2 В, при котором автоматически отключается подача питания на аккумулятора, не давая ему перезарядиться. Аналогично работает защита от переразряда (срабатывает на уровне напряжения 2.9 В). Не забывайте соблюдать полярность!

Встроенный DIP-переключатель позволяет переключаться между режимами HOLD и NORMAL. В обычном (NORMAL) режиме он автоматически отключается, когда ток слишком низкий, а в режиме HOLD он продолжает выдавать мощность и не отключается до тех пор, пока не сработает защита от переразряда. Кнопка управляет переключателем модуля: слегка нажмите ее, чтобы включить, и нажмите и удерживайте в течение 3 секунд, чтобы выключить. DIP-переключатель может переключаться между режимами HOLD и NORMAL, светодиоды LED1, LED2, LED3 и LED4 обозначают текущую мощность. Во время зарядки он будет мигать. Он перестает мигать, когда аккумулятор полностью заряжен.

Технические характеристики:

Выходное напряжение и ток: 5В через порт USB-А или контакты 5V+GND, 3V через контакты 3V+GND

Выходной ток: до 2.2 А номинально и до 3 А на пике (мощность до 15 Вт) через вывод 5V , до 1 А (мощность до 3 Вт) через вывод 3V

Преобразователь напряжения: FP6298 (DC-DC)

Контроллер заряда/разряда Li-Ion: TP4056

Ток заряда: 0.5 А

Размеры: 98 x 48 x 21 мм

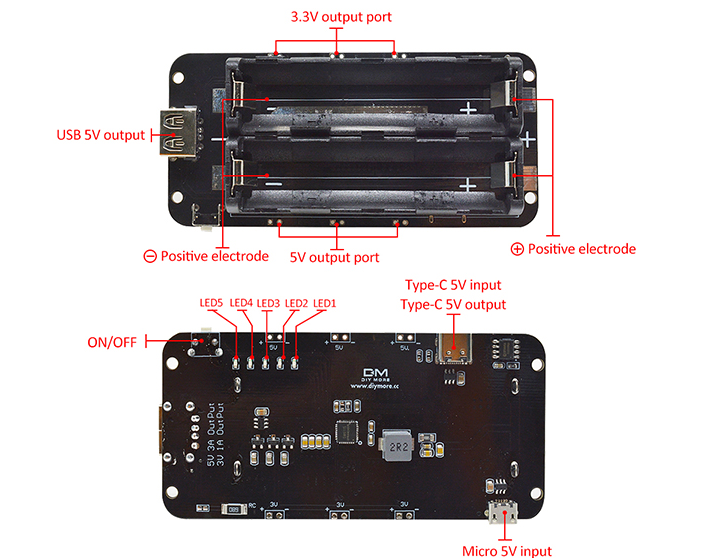

Внешнее устройство платы:

Габариты
98 x 48 x 21 мм
Категория Авито
Товары для компьютера
Тип товара Авито
Аксессуары
Бренд
Нет бренда
Количество в упаковке, шт
1
Количество в упаковке
1
Тип Ozon
Радиоконструкторы и модули
Вес (кг)
0.08
