Модуль цифрового датчика Холла MLX90393 представляет собой датчик магнитного поля, который используется в проектах и электронных устройствах для определения положения в пространстве, основываясь на показания с трех осей.

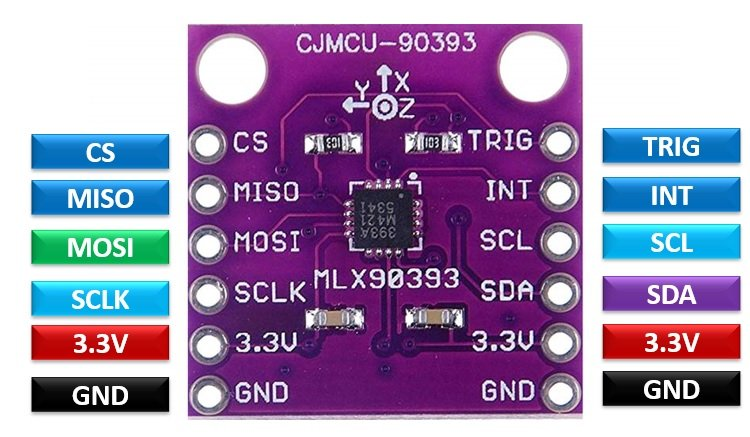

Датчик был разработан компанией Melexis, обладает миниатюрными (26 x 26.3 x 5 мм) размерами и высокой энергоэффективностью (ток потребления до 100 мкА). Взаимодействие с программируемыми контроллерами и отладочными платами может быть осуществлено посредством протоколов I2C (контакты SDA и SCL) или SPI (MOSI, MISO, CS и SCLK), относящихся к проводным интерфейсам. Совместим только с 3.3-вольтовой логикой, поэтому для работы с 5-вольтовыми платами требуются преобразователи/конвертеры сигналов. Выводы INT и TRG могут взаимодействовать с контактами прерываний контроллера.
Может работать в трех рабочих режимах: пакетный (непрерывная передача данных на максимально возможной скорости с автоматическим упорядочиванием; в режиме ожидания работает только счетчик), одиночного измерения (после единичного замера выполняется переход в режим ожидания), режим пробуждения (по своему принципу похож на пакетный режим, но запускается после выхода из покоя).
Подробная информация о чипе MLX90393 представлена в технической документации от производителя.
Технические характеристики:
Разрешение 16-битного АЦП: 0,161 мкТ.
Полномасштабное разрешение: 44 000 мкТ.
Адрес 12C: 0xC0
Напряжение питания: 2.4…3.6 В постоянного тока
Ток потребления: до 100 мкА
Размеры: 26 x 26.3 x 5 мм
