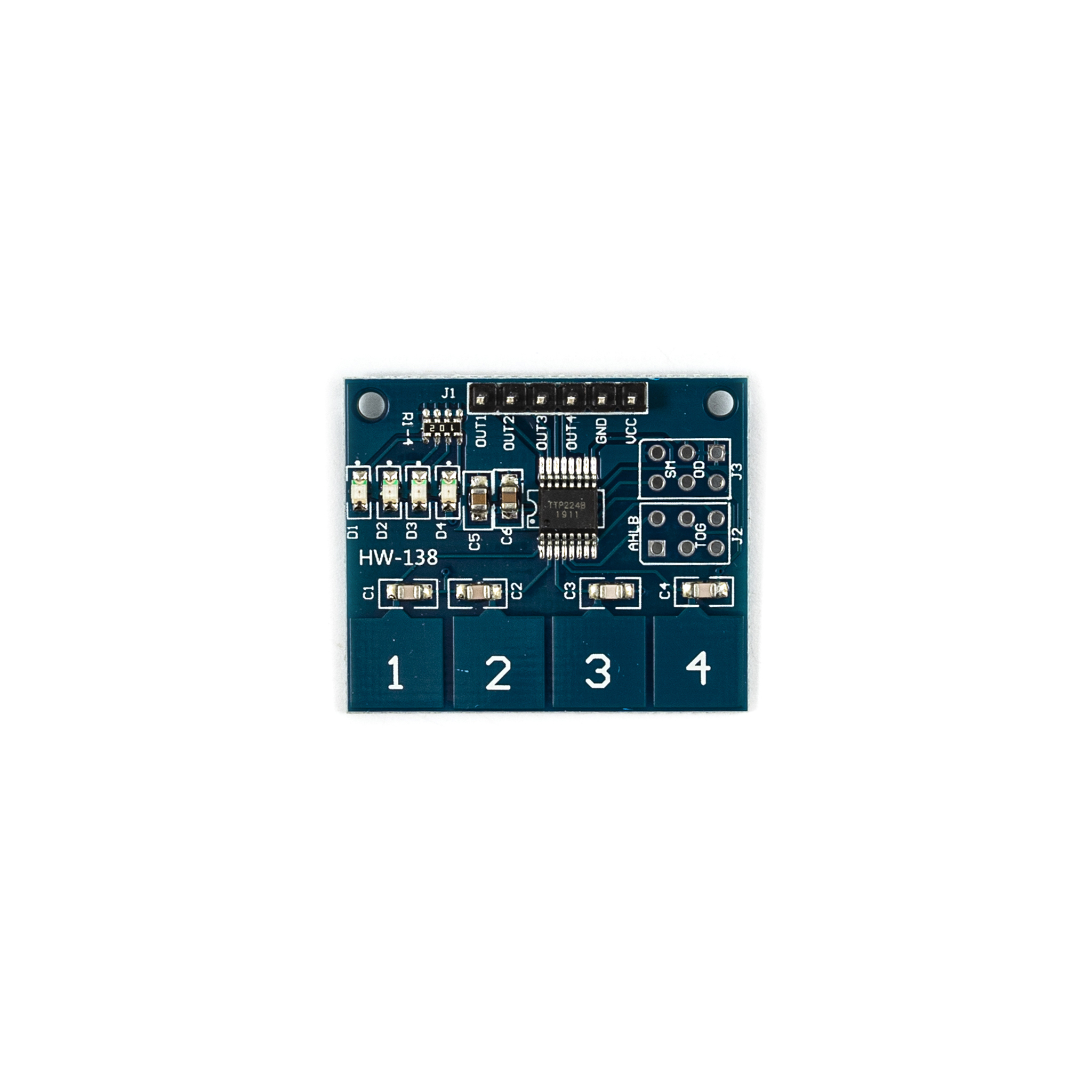

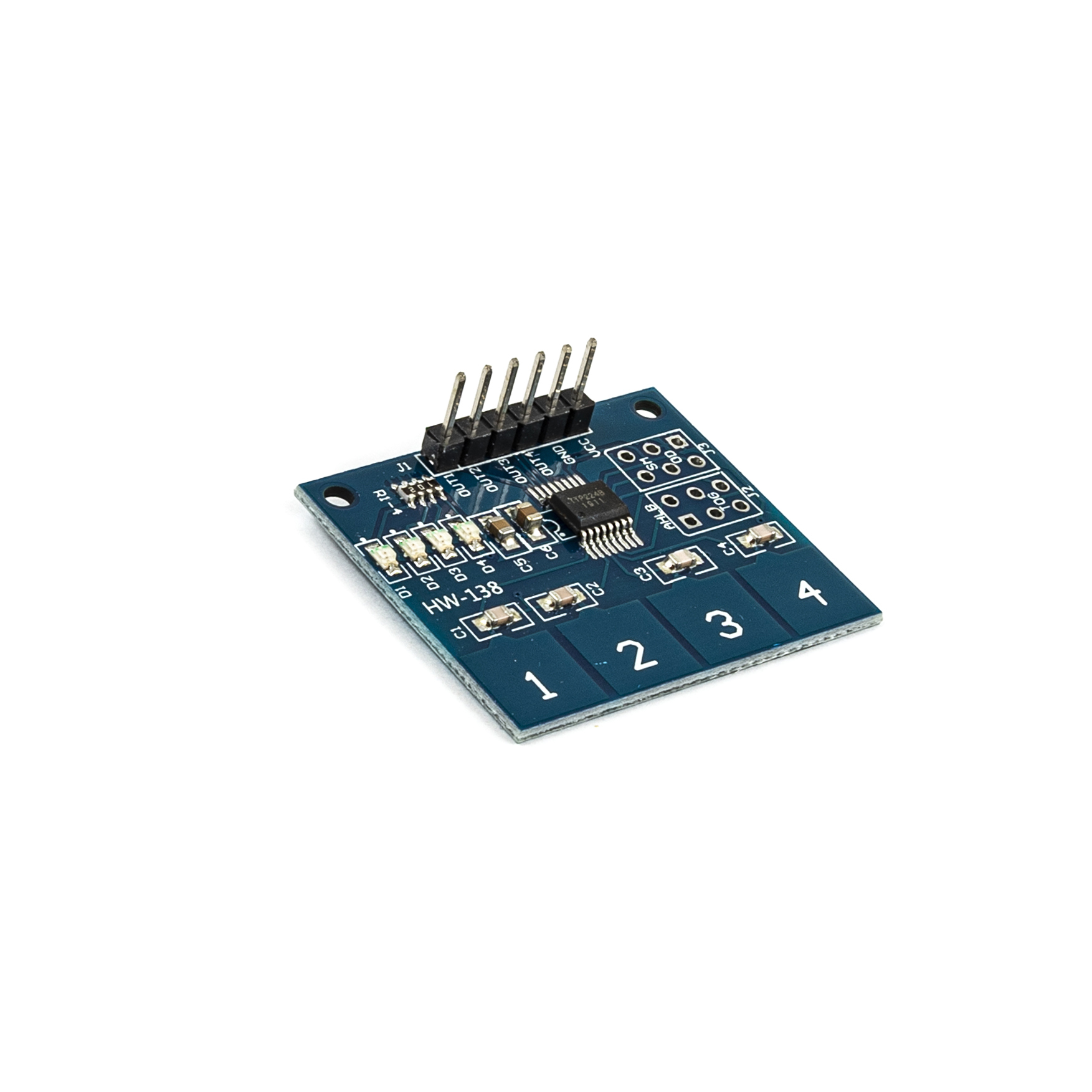

Сенсорная клавиатура TTP224 с 4 кнопками — это современное решение для реализации интерфейса управления в электронных устройствах. Основанная на чипе TTP224, клавиатура обеспечивает точное распознавание касаний и заменяет традиционные кнопки, работающие на механике. Совместима со всеми существующими микроконтроллерами и отладочными платами, такими как Arduino, ESP32 или STM32. Четыре светодиодных индикатора отображают состояние каждой кнопки.
Модуль поддерживает настройку режимов работы через перемычки: импульсный или триггерный (TOG), активный высокий или низкий уровень (AHLB), а также выбор времени отклика — 60 мс (быстрый режим) или 160 мс (низкое энергопотребление, LPMB). Работает при напряжении 2.4–5.5 В, что делает его совместимым с уровнями логики 3.3 В и 5 В. Чувствительность настраивается внешним конденсатором (0–50 пФ), а автоматическая калибровка каждые 4 секунды обеспечивает стабильность при изменении условий. После включения требуется 0.5 с для стабилизации, в течение которых касания не регистрируются.
TTP224 идеально подходит для создания сенсорных интерфейсов в IoT-устройствах, бытовой электронике, системах управления освещением и проектах, где важны привлекательный внешний вид и долговечность. Сенсорные площадки могут быть расширены проводниками или работать через тонкие неметаллические поверхности (стекло, пластик).
Технические характеристики:
Количество кнопок: 4
Рабочее напряжение: 2.4–5.5 В
Ток потребления: <20 мкА (режим ожидания), до 10 мА (активный режим)
Время отклика: 60 мс (быстрый режим) / 160 мс (низкое энергопотребление)
Чувствительность: настраиваемая (конденсатор 0–50 пФ)
