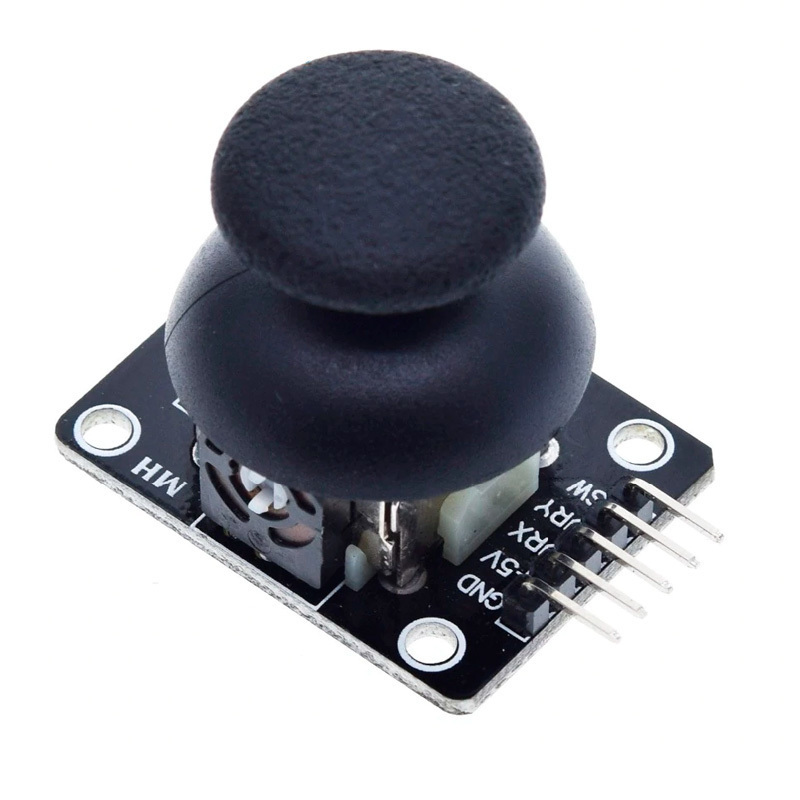

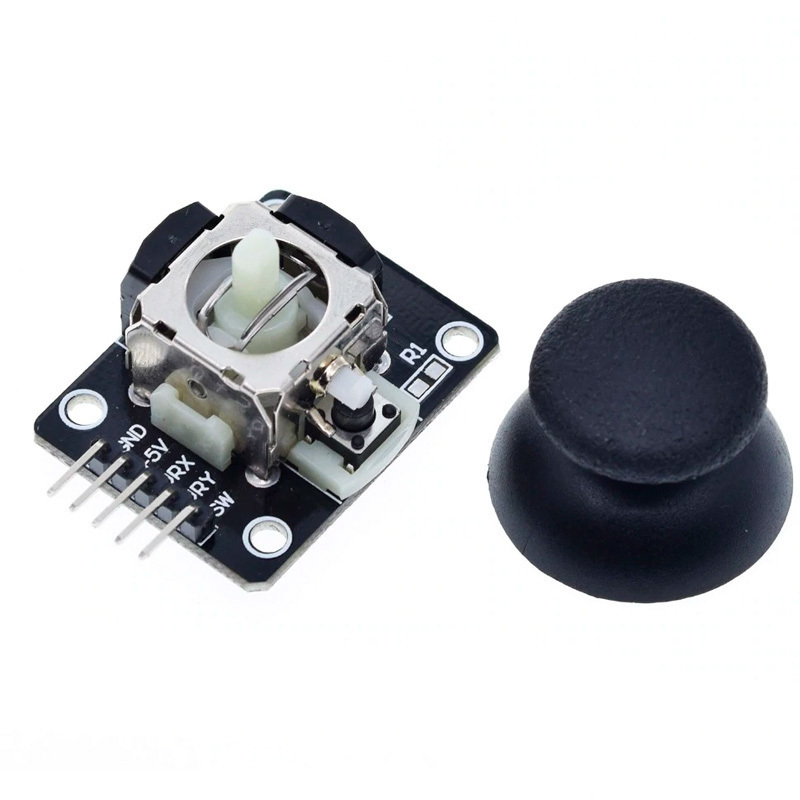

Двухосевой джойстик KY-023 — это универсальный модуль для управления в двух плоскостях, идеально подходящий для Arduino-проектов. Основанный на двух независимых 10 кОм потенциометрах, он обеспечивает аналоговый сигнал для определения положения по осям X и Y, а также имеет встроенную кнопку для дополнительного цифрового ввода при нажатии. Совместим с любыми отладочными платами и контроллерами.
При перемещении джойстика изменяется сопротивление потенциометров, что приводит к изменению напряжения (0–5 В, или 0–1023 в цифровом виде на Arduino). В нейтральном положении выходное напряжение составляет около 2.5 В (примерно 512 на АЦП). Кнопка подключается к цифровому пину и использует внутренний подтягивающий резистор (INPUT_PULLUP), выдавая 0 при нажатии и 1 в состоянии покоя.
KY-023 идеально подходит для управления роботами, радиоуправляемыми моделями, игровыми контроллерами, камерами с поворотным механизмом и интерфейсами IoT. Простота интеграции и совместимость с Arduino IDE (с использованием библиотек, таких как Joystick) делают его популярным выбором для разработчиков.
Технические характеристики:
Выходной сигнал: аналоговый (VRx, VRy: 0–5 В), цифровой (SW: 0/1)
Рабочее напряжение: 3.3–5 В
Ток потребления: <10 мА
