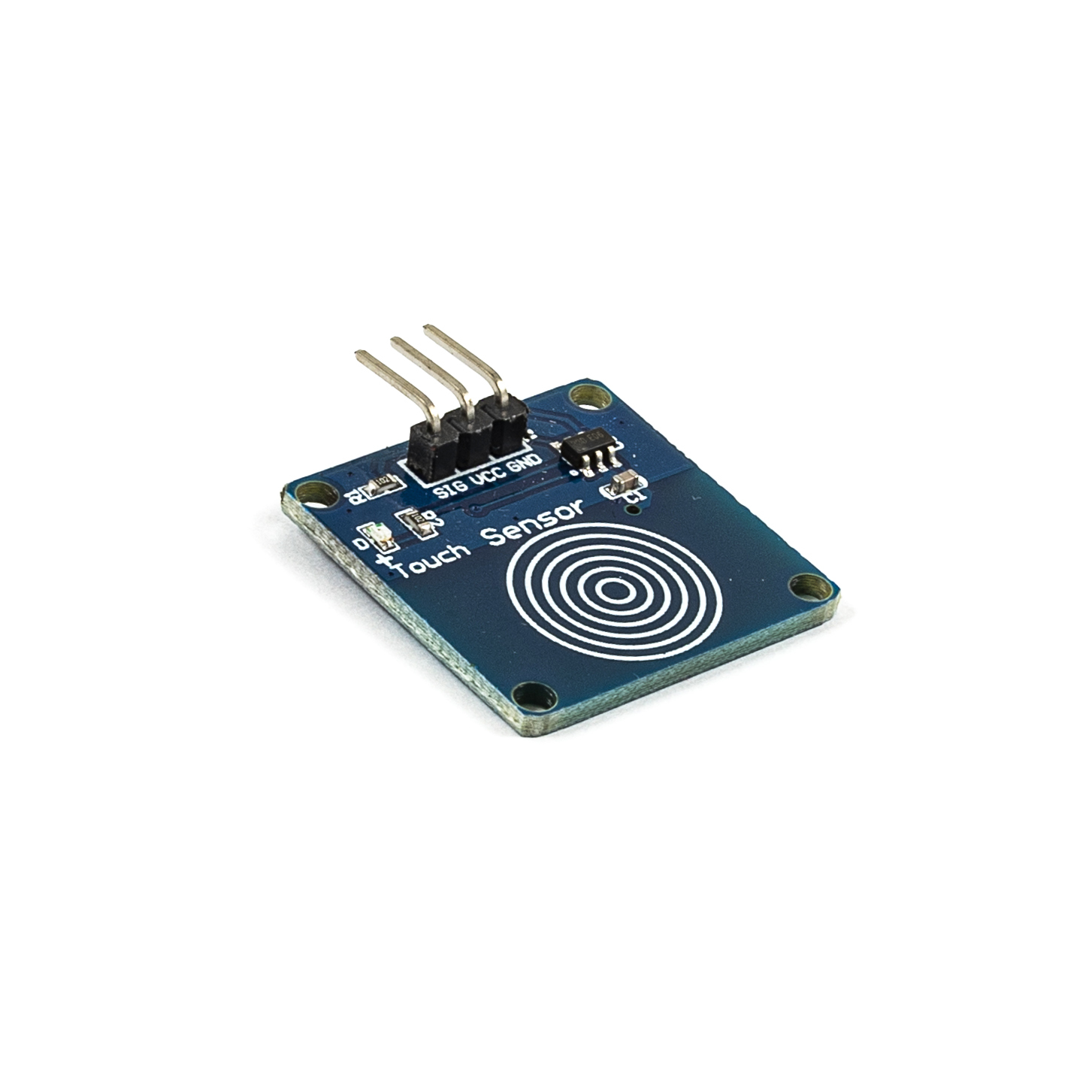

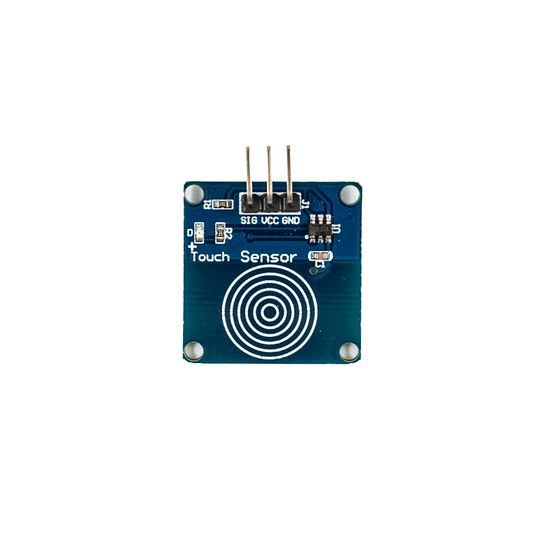

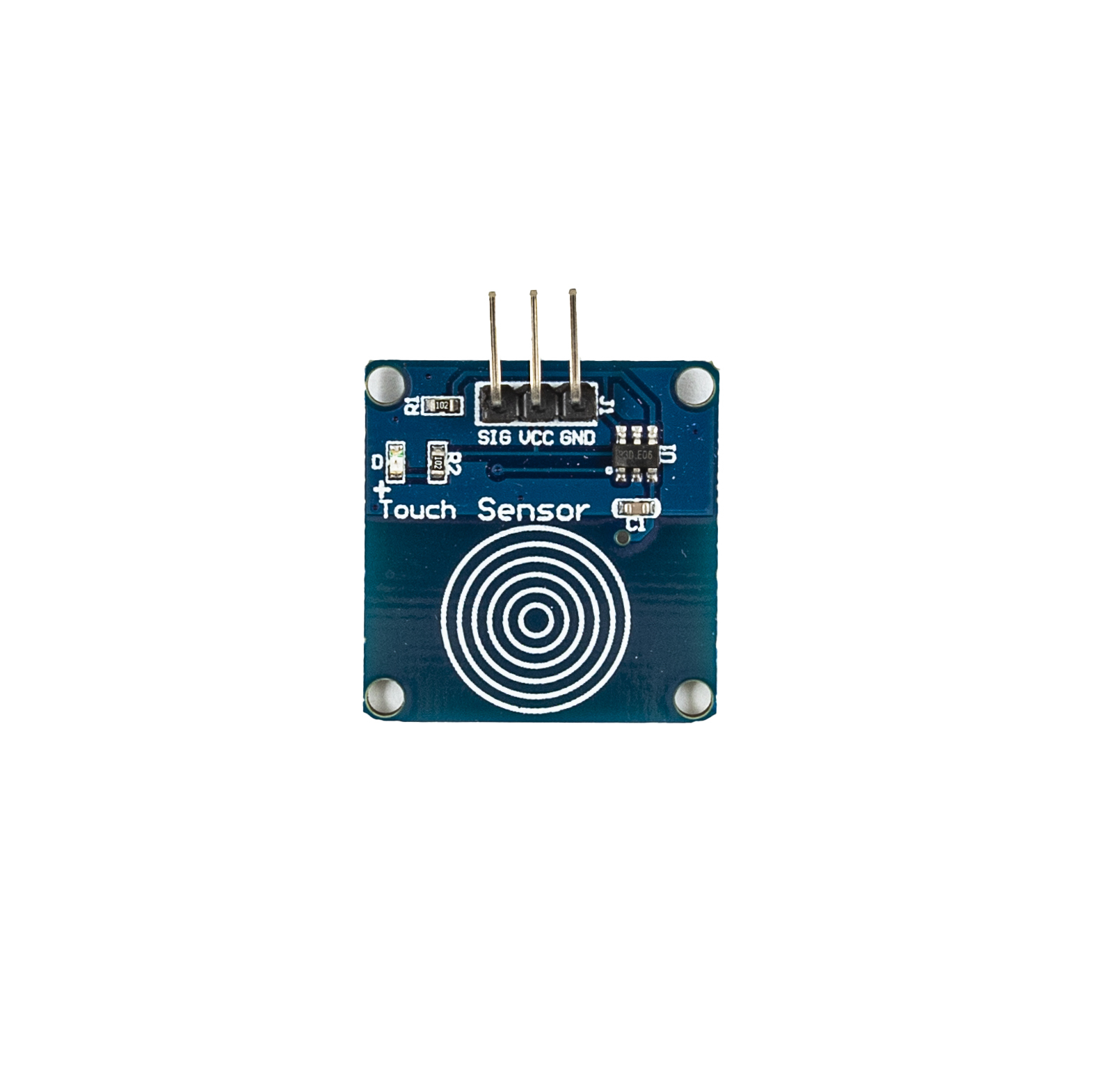

Удобный сенсорный модуль кнопки TTP223 на базе одноименного чипа — это компактное решение для реализации сенсорного управления в электронных проектах. Модуль обеспечивает надежное срабатывание при легком касании пальцем, заменяя традиционные механические кнопки. Выполнен на плате с тремя выводами (VCC, GND, OUT) и шагом между контактами 2.54 мм, что позволяет легко подключать его к микроконтроллерам и отладочным платам, таким как Arduino, ESP32 или STM32, без необходимости пайки.
Модуль поддерживает два режима работы: импульсный (кратковременный сигнал при касании) и триггерный (переключение состояния при каждом касании), настраиваемые с помощью перемычки или резистора. Работает при напряжении 2–5.5 В, что делает его совместимым с системами 3.3 В и 5 В. Низкое энергопотребление (менее 5 мкА в режиме ожидания) и высокая чувствительность делают TTP223 энергоэффективным и универсальным. Модуль устойчив к помехам и не требует калибровки, что упрощает его использование.
TTP223 идеально подходит для создания сенсорных интерфейсов в умных устройствах, системах освещения, бытовой электронике, IoT-проектах, где требуется удобное и легкое управление. Малые размеры и простота подключения делают его популярным выбором среди разработчиков.
Технические характеристики:
Модель: TTP223
Режимы работы: импульсный / триггерный
Рабочее напряжение: 2–5.5 В
Ток потребления: <15 мА (активный режим), <5 мкА (режим ожидания)
Выходной сигнал: Цифровой (высокий/низкий уровень)
Интерфейс: VCC, GND, OUT
Чувствительность: Регулируемая (через резистор)
