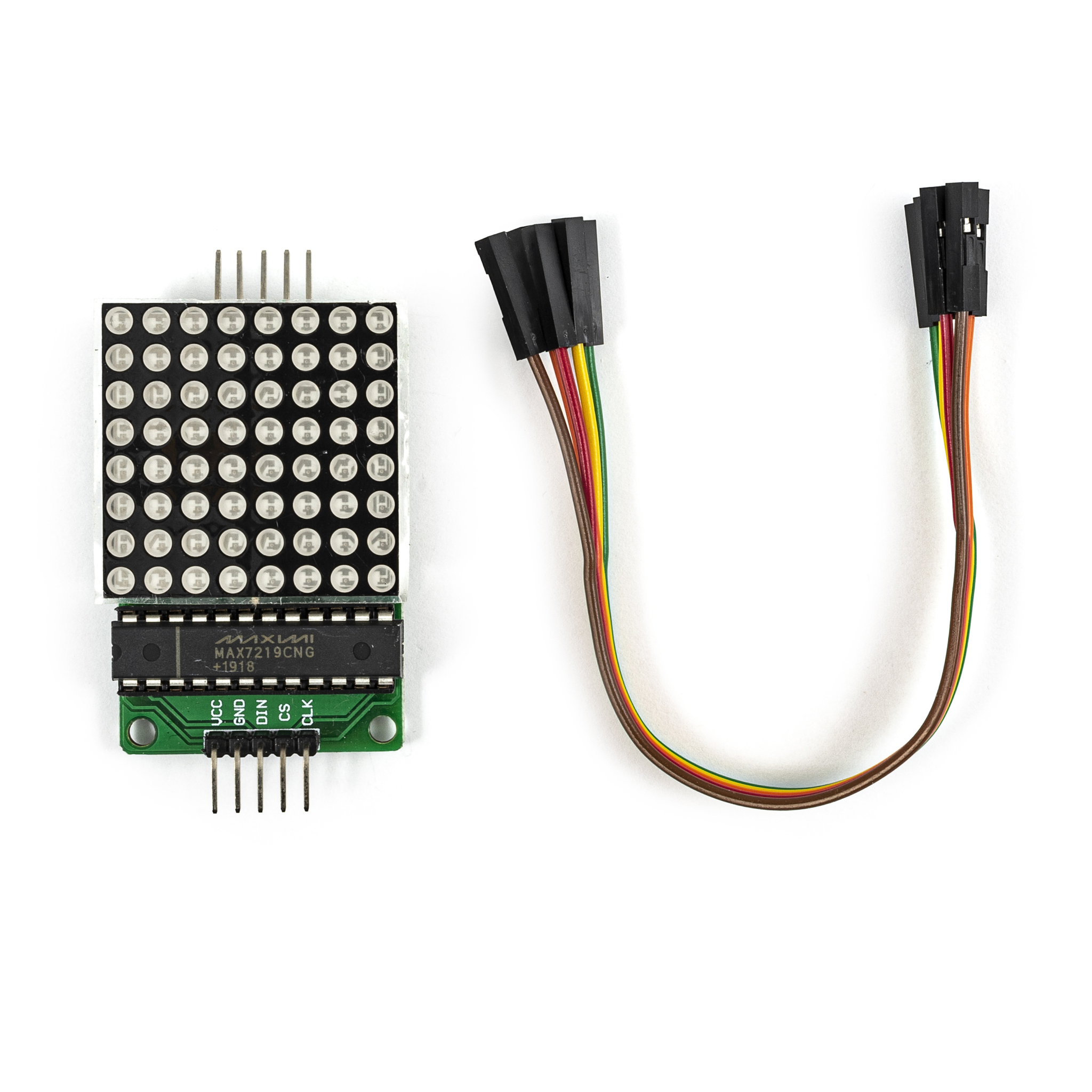

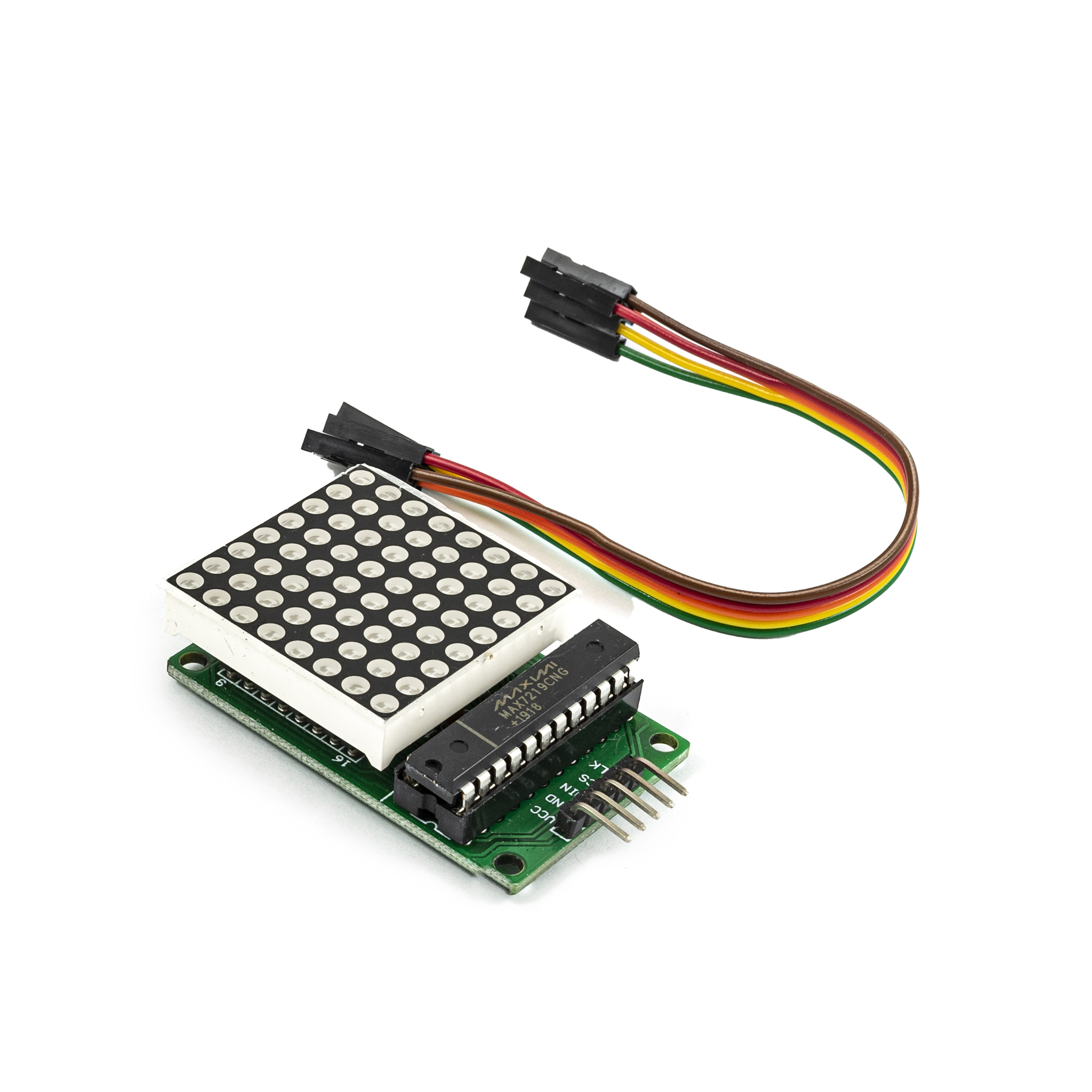

Led матрица модуль MAX7219 - представляет собой интегрированный последовательный ввод / вывод общего катода драйвера дисплея, который соединяет микропроцессор 7-сегментный цифровой светодиодный дисплей с восьми цифр, вы также можете подключить последовательно несколько дисплеев или 64 независимых светодиода.Нужно только три порта ввода-вывода для управления точкой.
Особенности:
- Один модуль может управлять 8x8 матричным дисплеем общий катод
- С 4-мя крепежными отверстиями диаметром 3 мм, может быть установлена с помощью стоек для печатных плат
- Модуль с интерфейсами ввода и вывода, поддержка каскадирования нескольких модулей
Инструкции по подключению:
1. С левой стороны модуля к входному порту, справо на выходной порт.
2. Когда управление в одном модуле, просто подключите входной порт к CPU
3. Для каскадирования модули подключить последовательо друг за другом 51 микроконтроллеры, подключение например:
- VCC → 5V
- GND → GND
- DIN → P22
- CS → P21
- CLK → P20
