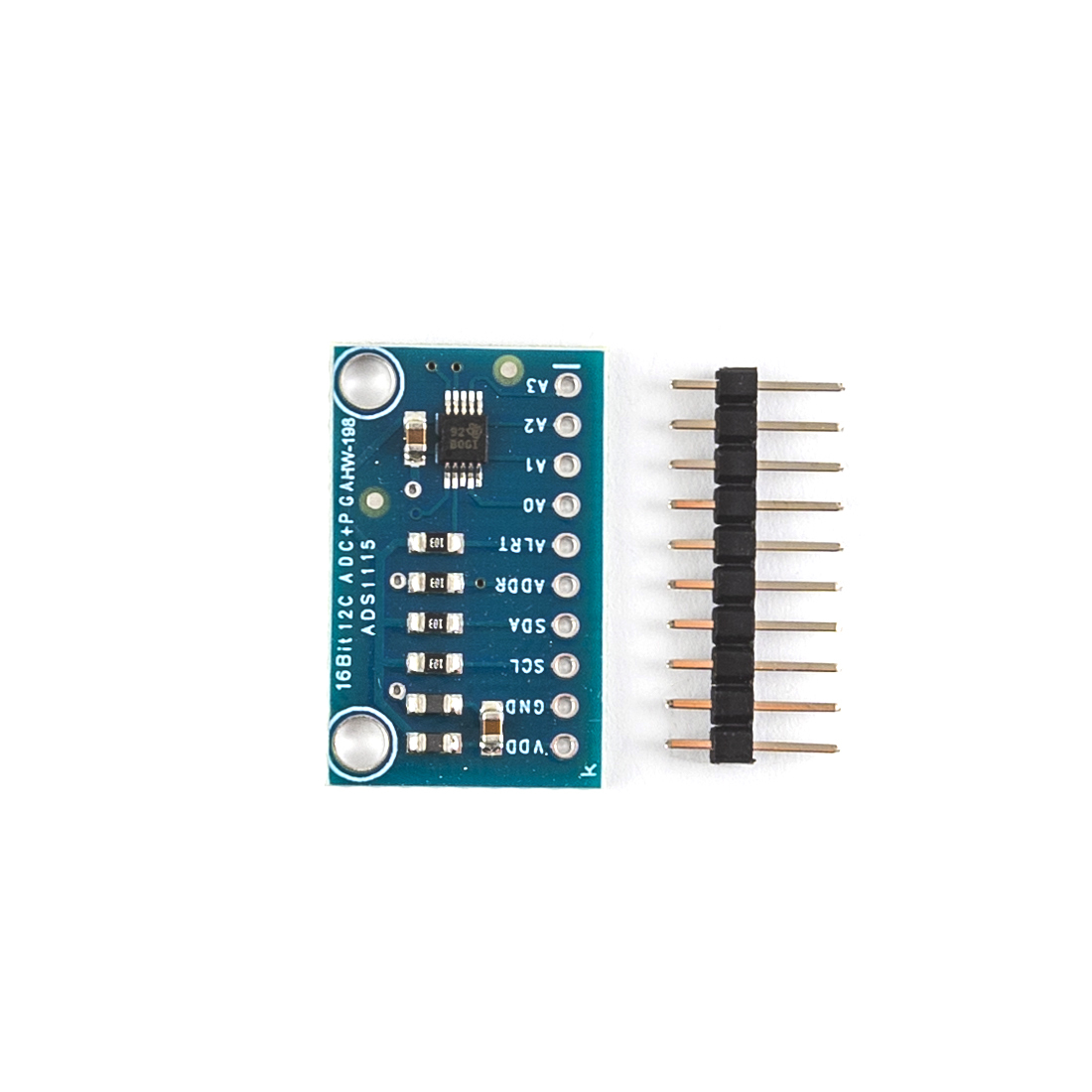

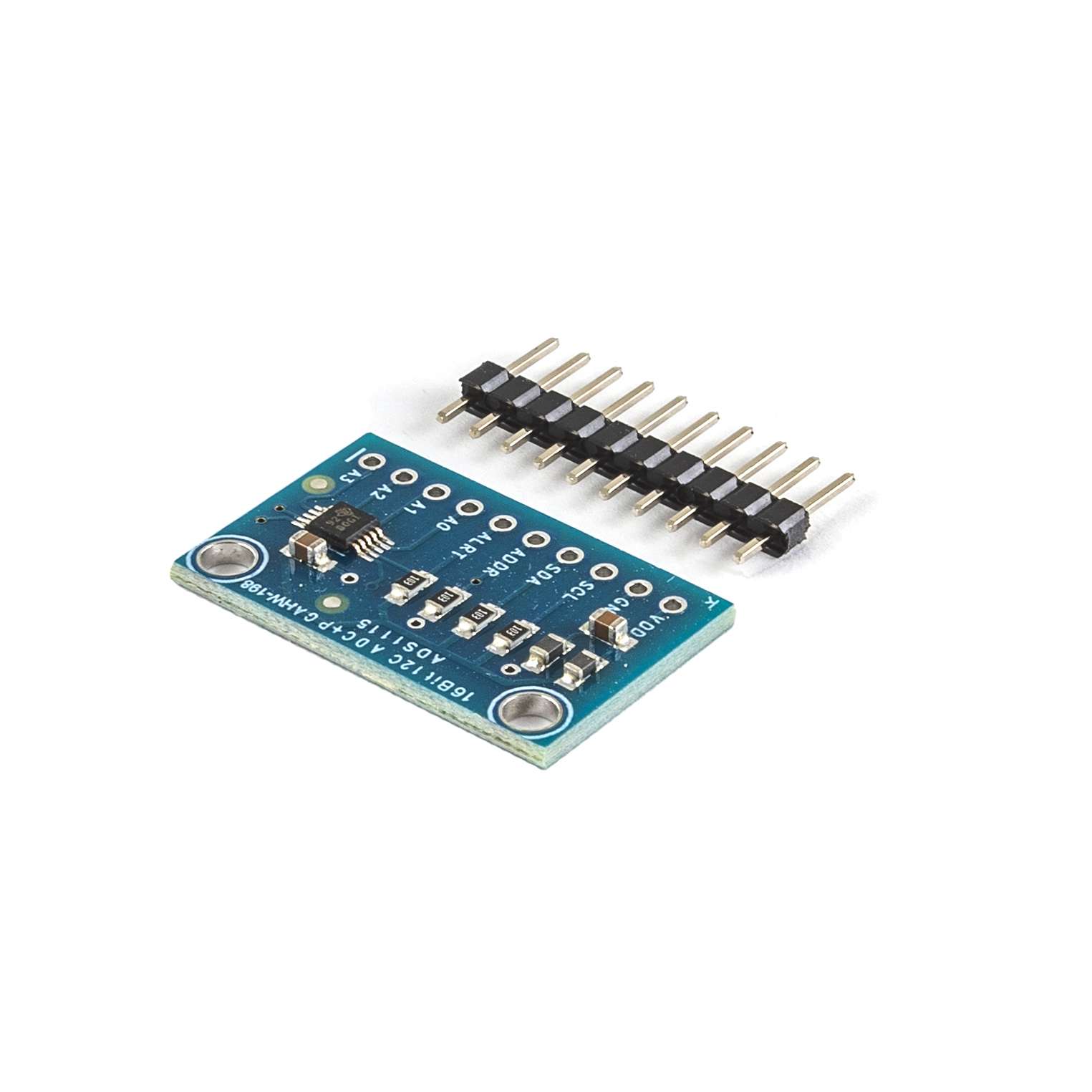

Модуль 16-битного АЦП ADS1115 — это высокоточный аналого-цифровой преобразователь, предназначенный для расширения возможностей измерения аналоговых сигналов в проектах на базе Arduino, Raspberry Pi и других микроконтроллеров. Модуль идеально подходит для задач, где требуется повышенная точность, скорость и гибкость по сравнению со встроенными 10-битными АЦП, характерными для большинства плат Arduino.
Модуль построен на базе микросхемы ADS1115 от Texas Instruments, оснащён четырьмя аналоговыми входами (A0–A3), которые могут работать в режиме четырёх односторонних или двух дифференциальных каналов. Это позволяет измерять напряжение как относительно земли, так и разницу напряжений между парами входов, что особенно полезно для высокоточных измерений и подавления шумов. Встроенный программируемый усилитель (PGA) поддерживает коэффициенты усиления от 2/3 до 16, обеспечивая диапазон измерений от ±0,256 В до ±6,144 В. Управление осуществляется через интерфейс I2C, что упрощает интеграцию с большинством микроконтроллеров.
Модуль отличается компактными размерами (20 x 18 x 3 мм) и низким энергопотреблением (150 мкА в непрерывном режиме), что делает его подходящим для портативных и энергоэффективных устройств. Поддержка адресации I2C (контакт ADDR позволяет выбрать один из четырёх адресов: 0x48–0x4B) обеспечивает возможность подключения до четырёх модулей на одной шине без конфликтов. Для удобной работы рекомендуется использовать библиотеку Adafruit ADS1X15, доступную для Arduino IDE.
Внимание! Модуль чувствителен к перенапряжению: превышение входного напряжения или питания более чем на 5% может вывести его из строя.
Подробная информация о микросхеме ADS1115 представлена в технической документации от Texas Instruments.
Технические характеристики:
- Разрешение АЦП: 16 бит
- Частота дискретизации: до 860 выборок в секунду (SPS)
- Аналоговые входы: 4 односторонних или 2 дифференциальных (A0–A3)
- Диапазон измерений: от ±0,256 В до ±6,144 В (в зависимости от коэффициента усиления)
- Коэффициенты усиления PGA: 2/3, 1, 2, 4, 8, 16
- Интерфейс: I2C (адреса 0x48–0x4B, настраиваются через контакт ADDR)
- Напряжение питания: 2,0–5,5 В постоянного тока
- Ток потребления: 150 мкА (непрерывный режим), до 300 мкА при 125 °C
- Диапазон рабочих температур: от -40 °C до +125 °C
- Размеры: 20 x 18 x 3 мм
