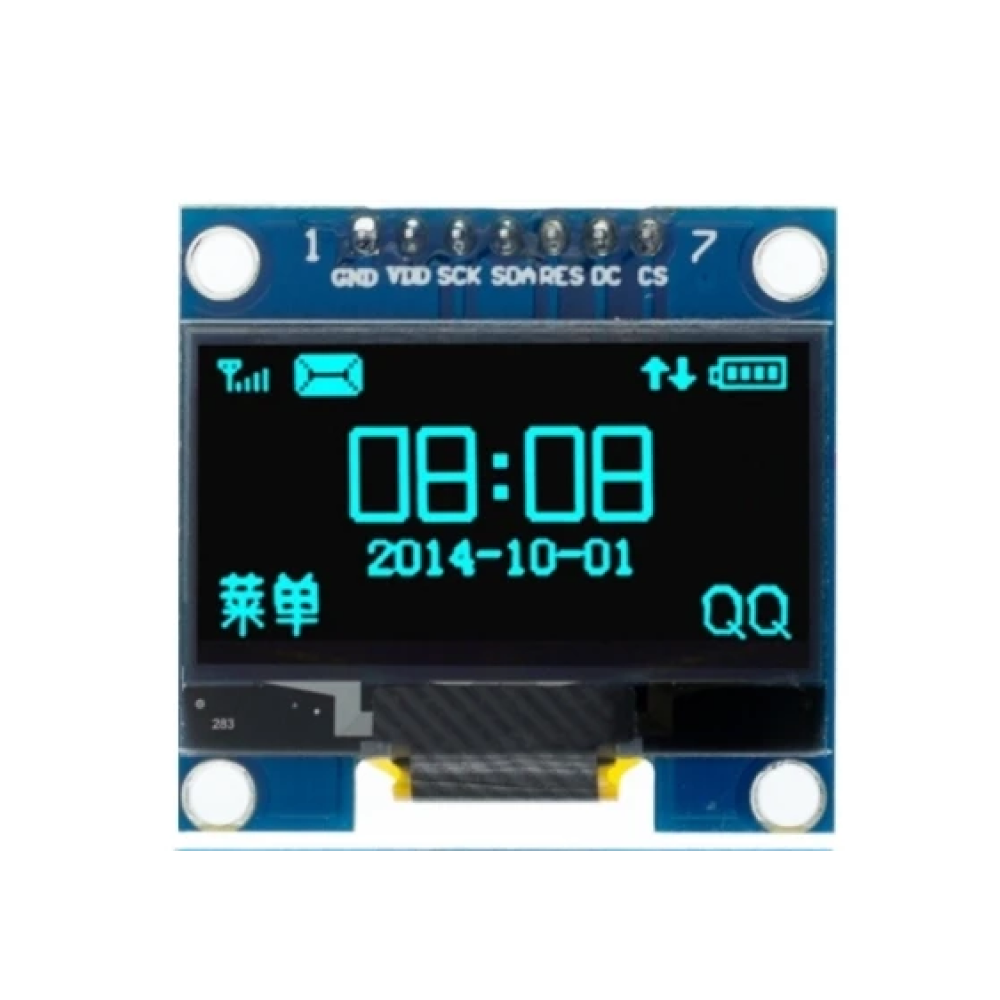

OLED-дисплеи — это более современная технология отображения информации, чем LCD или TFT. Такие дисплеи сами излучают свет, не требуя дополнительных элементов для этого. Этим объясняется превосходный угол обзора, яркость и высокая контрастность при очень тонком и качественном корпусе. Данная модель OLED-дисплея имеет разрешение 128 x 64 синих пикселей на темном фоне с двухпроводным последовательным интерфейсом I2C для взаимодействия с программируемыми контроллерами. Модуль использует контроллер SH1106 и совместим с программными библиотеками, поддерживающими этот контроллер.
Следует отметить, что OLED-дисплеи похожи на старые плазменные телевизоры тем, что они могут сохранять изображение, если их оставить включенными на постоянное отображение одного и того же изображения. Используемая в данной модель технология COG снижает энергопотребление дисплея, так как снимает необходимость подсветки задней стороны. Время отклика у OLED-дисплея также намного быстрее, чем у ЖК-дисплеев.
Подключение:
— По умолчанию по SPI протоколу (7-контактный способ):
GND = GND
VDD = 3.3 / 5 Вольт
SCK = SCK
SDA = MOSI
CS = любой вывод GPIO
DC = любой вывод GPIO
RES = любой вывод GPIO
— Для подключения по I2C (4-контактный способ) нужно внести некоторые изменения в электронной обвязке дисплея:
1) Перепаять резистор на I2C шину
2) Добавить конденсатор между RES и DC
3) Продублировать выводы заземления (GND) на DC и CS
4) Вывод с питания VDD подать через подтягивающий резистор 4.7 кОм на вывод RES
GND = GND
VDD = 3.3 / 5 Вольт
SCK = SCL
SDA = SDA
Технические характеристики:
Протокол связи: SPI / I2C (адрес 0x3C или 0x3D)
Тип дисплея: OLED
Интегральная микросхема: SH1106
Разрешение: 128 x 64 пикселей
Диагональ дисплея: 1.3 дюйма
Цвет символов: синий
Напряжение питания: 3.3 /5 В
Рабочая температура: -40…+85 °C
Размеры: 35.5x 32.0 x 4.1 мм.
Техническая документация:

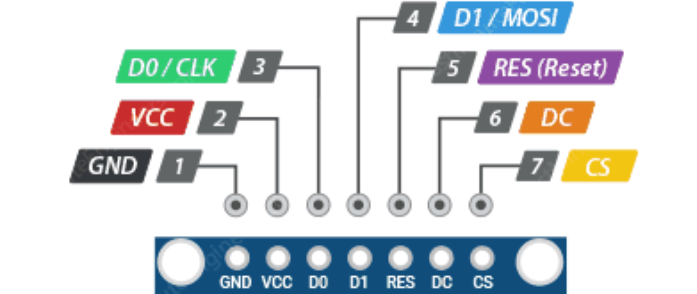

Распиновка дисплея:
