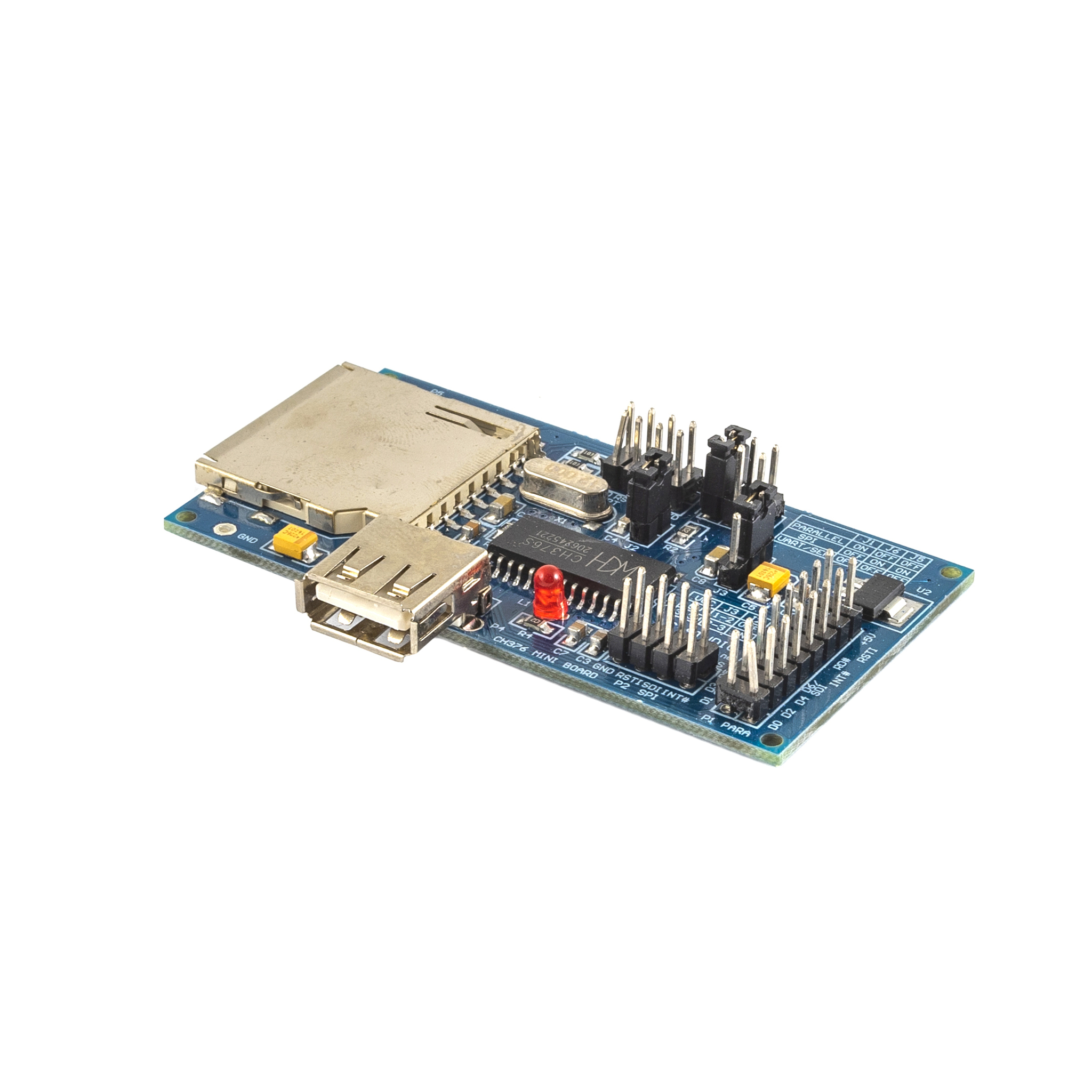

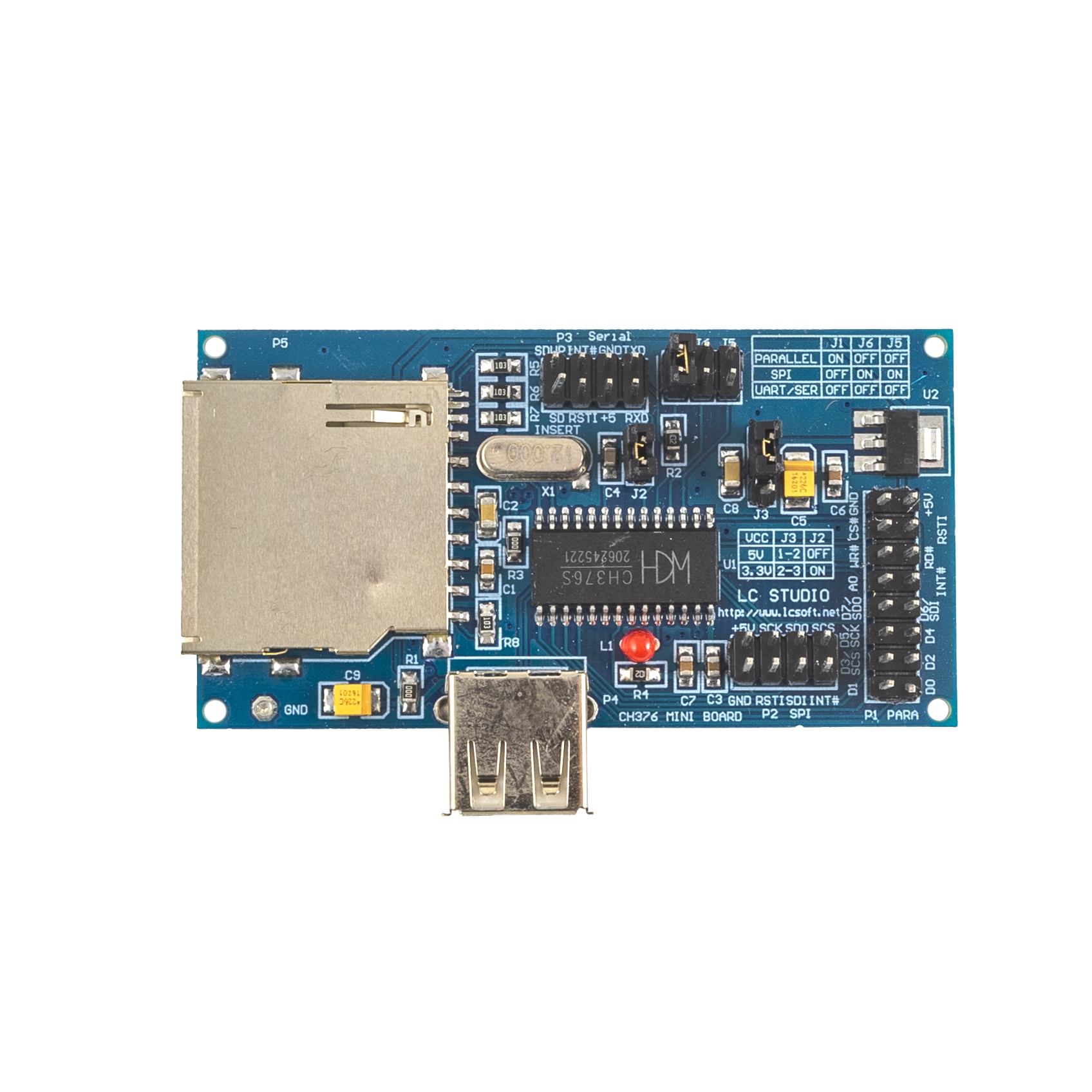

Компактное и функциональное решение для чтения и записи данных на USB-накопители и SD-карты, основанное на чипе CH376S от Nanjing Qinheng Microelectronics. Модуль поддерживает режимы USB-Device и USB-Host, обеспечивая гибкую работу с USB-флешками, жесткими дисками, картридерами и SD-картами (включая стандартные SD, HC-SD, MMC и TF). Встроенные прошивки для протоколов USB, управления файловыми системами FAT12, FAT16 и FAT32, а также интерфейса SD-карт упрощают операции с файлами.
Модуль поддерживает три интерфейса связи: 8-битный параллельный порт, SPI (до 6 МГц) и асинхронный последовательный порт (до 3 Мбит/с), что позволяет легко интегрировать его с микроконтроллерами, такими как Arduino, STM32 или Raspberry Pi. CH376 автоматически переключается между режимами USB-Host и USB-Device, поддерживает передачу данных (контрольную, массовую и прерывания) и обеспечивает управление файлами: создание, удаление, чтение и запись. Модуль совместим с CH372 (в режиме USB-Device) и CH375 (в режиме USB-Host), что расширяет его применимость.
Идеально подходит для проектов, требующих хранения данных, таких как регистраторы данных, системы автоматизации, IoT-устройства и встраиваемые системы. Компактные размеры и возможность выбора питания (3.3 В или 5 В) делают модуль универсальным для различных приложений.
Технические характеристики:
Чип: CH376S
Поддерживаемые устройства: USB-флешки, USB-жесткие диски, USB-картридеры, SD-карты (SD, HC-SD, MMC, TF)
Файловые системы: FAT12, FAT16, FAT32 (до 32 ГБ)
Интерфейсы связи: 8-битный параллельный порт, SPI (до 6 МГц), асинхронный UART (до 3 Мбит/с)
Рабочее напряжение: 3.3 В / 5 В (выбор через перемычку)
Частота кристалла: 12 МГц (точность <0.4‰)
