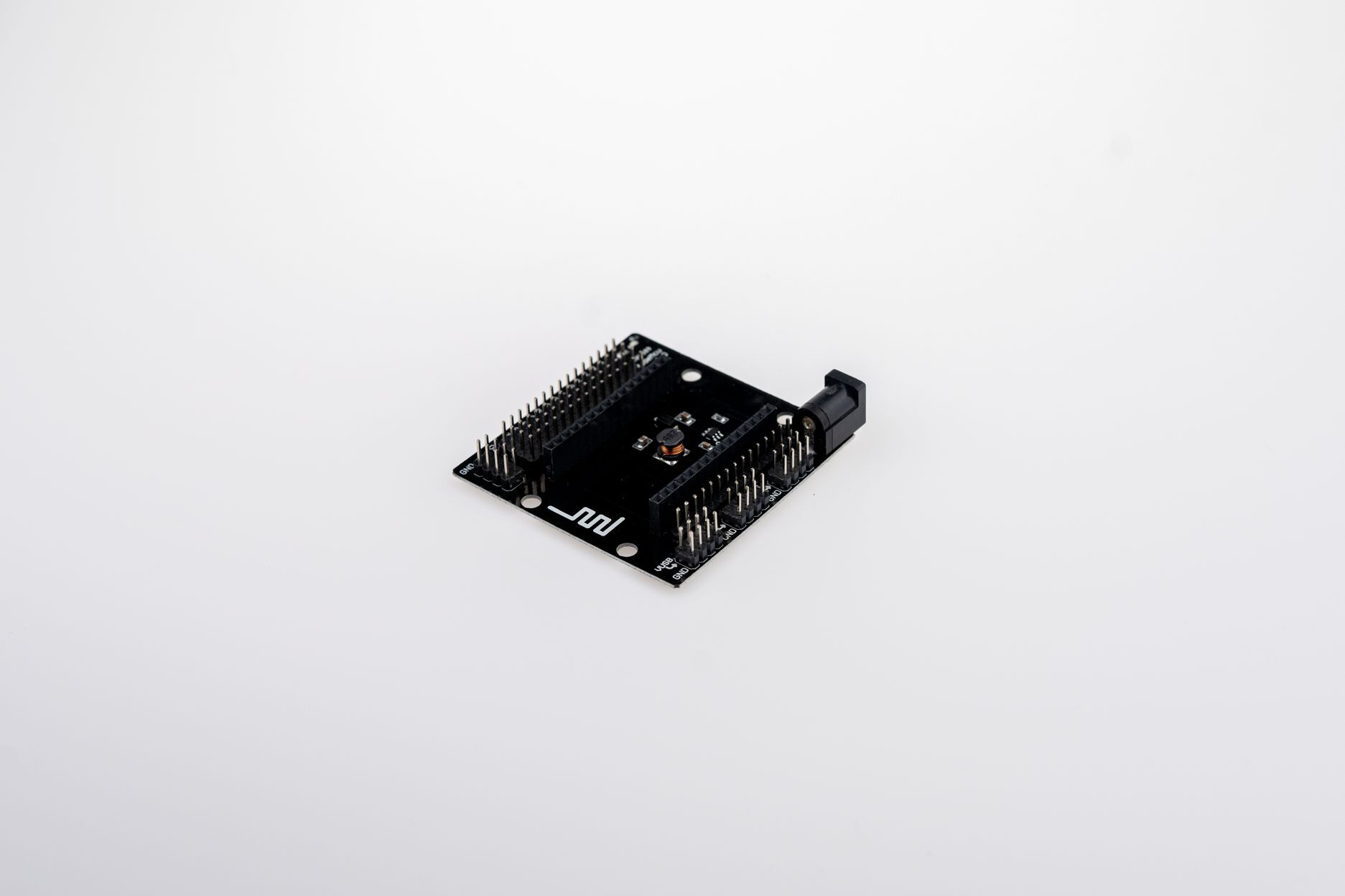

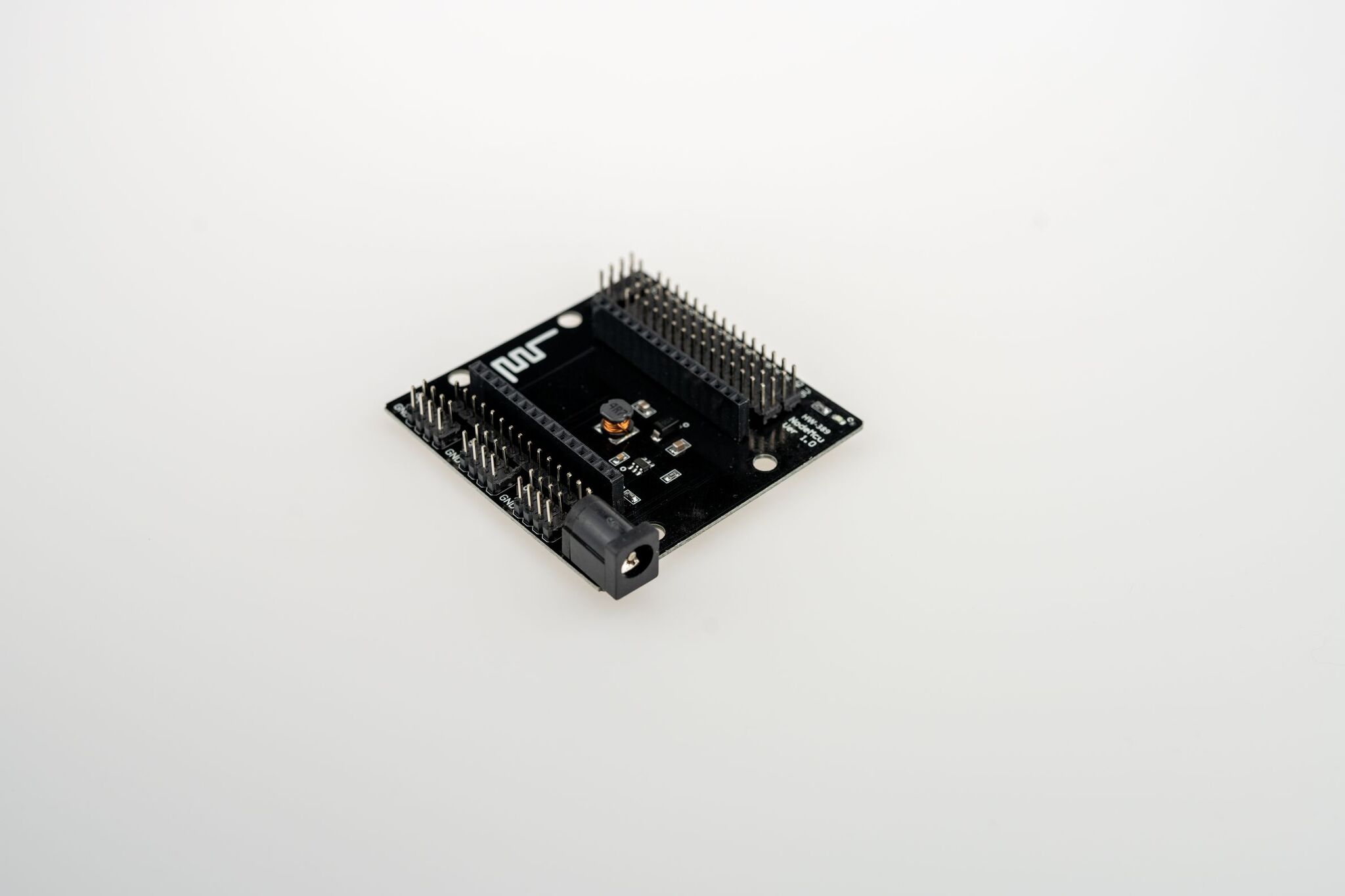

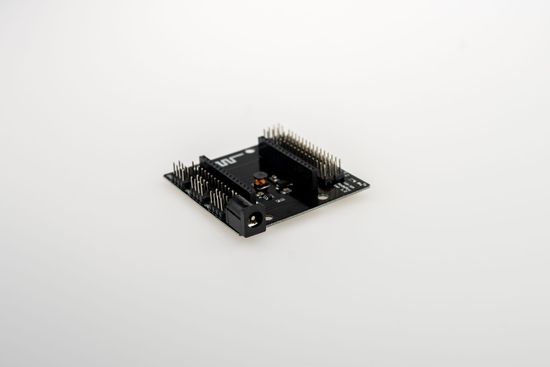

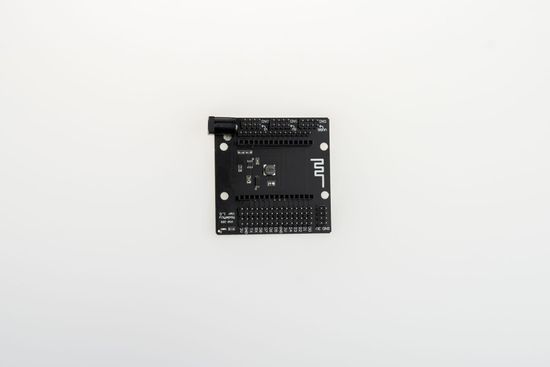

Плата расширения HW-389 MCU Base — это периферийная плата от производителя HiLetg, предназначенная для упрощенной работы с модулем контроллера NodeMCU на основе Wi-Fi чипа ESP8266. Эти отладочные платы представляют собой удобное многофункциональное решение для создания проектов из мира Интернета Вещей (IoT) с возможностью удаленного управления через веб-сервер или по локальной сети. К таковым можно отнести система мониторинга (климат-контроль, система автополива растений) и безопасности (умный дом).
Плата HW-389 обеспечивает простой способ подключения периферийных устройств к плате NodeMCU благодаря разведенными выводам питания под каждый порт ввода-вывода: теперь не нужно делать это самостоятельно, и уж тем более использовать макетную плату. С помощью разъема питания постоянного тока (гнездо 5.5 x 2.1 мм) можно запитать контроллер от источника: батарея крона, аккумуляторные батареи, сетевой адаптер питания.
На плате также установлен понижающий преобразователь напряжения 3.3В, который обеспечивает стабильное питание модуля ESP8266. Небольшие размеры платы не сильно сказываются на размерах будущего устройства, если вы изначально использовали для разработки NodeMCU.
Технические характеристики:
Входное напряжение: 5 В постоянного тока
Выходное напряжение: 3.3 В постоянного тока
Рабочая температура: -40°C…85°C;
Размеры: 60 x 59.8 мм
Устройство платы расширения:
Распиновка платы NodeMCU v3, совместимой с данной платой расширения:
