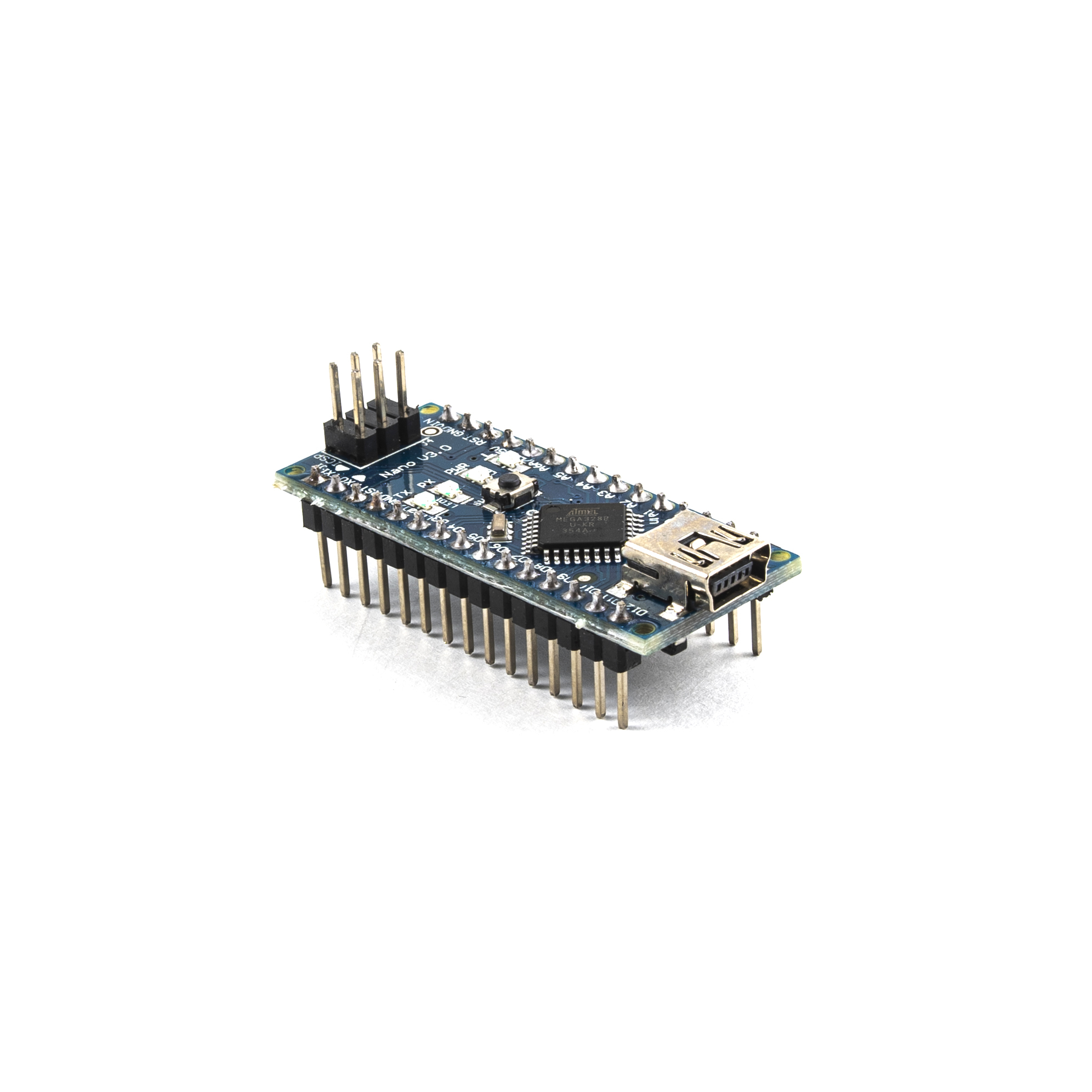

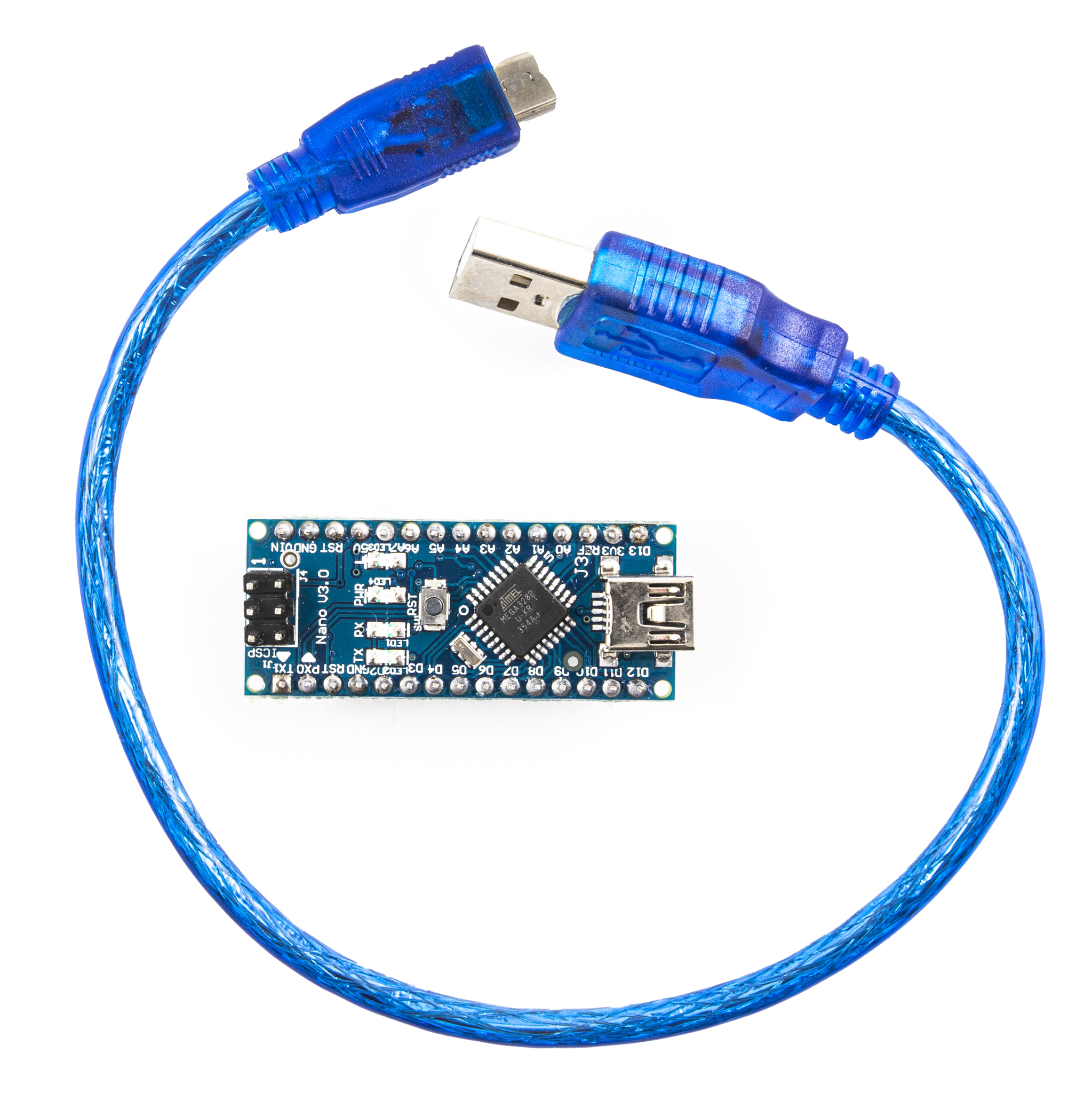

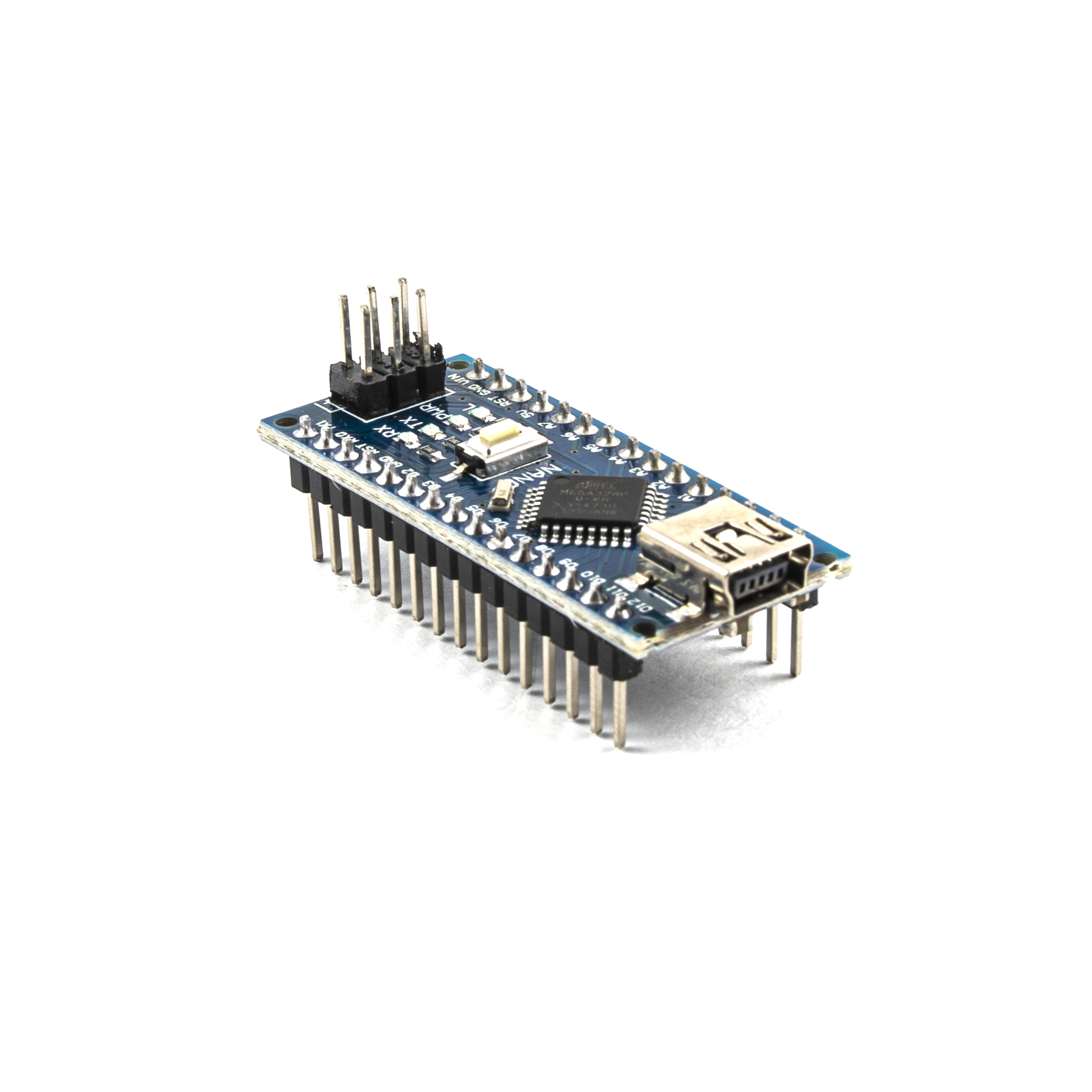

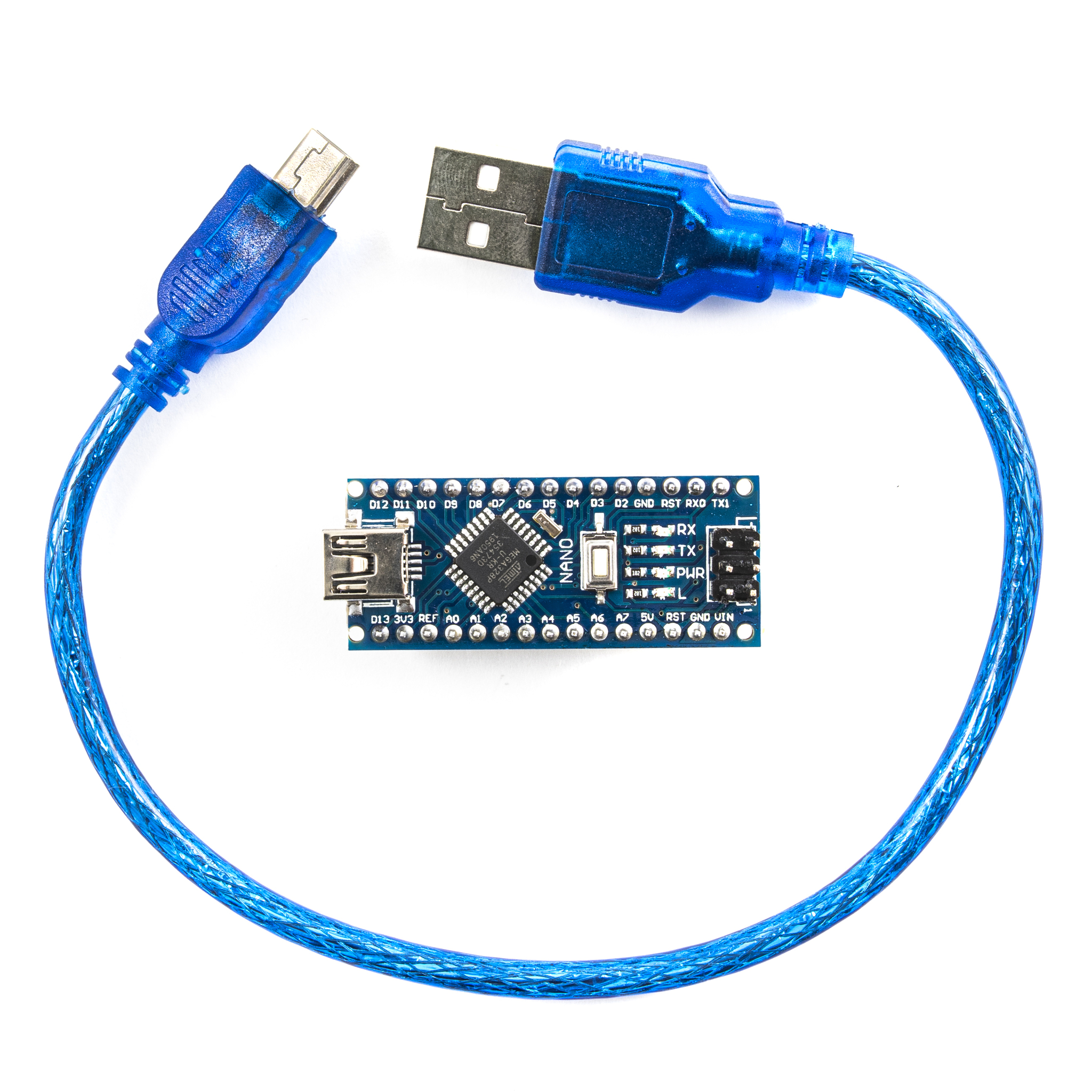

Плата Nano V3.0 ATMEGA328 FT232RL ( Arduino-совместимая)

Плата Nano V3.0 ATMEGA328 FT232RL ( Arduino-совместимая)

Артикул: 10132
495 руб
: 93 шт.


Инструкция в описании

ОПИСАНИЕ
ХАРАКТЕРИСТИКИ
ОТЗЫВЫ 1

Nano V3.0 FT232 - оптимально подходит для макетирования с применением беспаечных макетных плат, ибо все контакты выведены на две линейки по краям платы, шаг выводов 2,54мм, расстояние между линейками 15мм.
Встроенный bootloader и преобразователь USB <> COM на базе микросхемы FT232RL, позволяет обновлять прошивку без использования программатора, единственным нажатием кнопки на компьютере. Однако, при необходимости, может быть "прошита" и любым стандартным программатором со стандартным 6-выводным интерфейсом ISP.



6 гр.
1 Кб (встроено в ATmega328P)
16 МГц стабилизирована кварцем
+5 вольт
+7...+12 вольт
+6...+20 вольт
14 (6 из которых позволяют аппаратно выводить PWM / ШИМ)
Питание, Rx(приём), Tx(Передача)
8
40 мА
32 кБайт, из которых 2 кБ используется под загрузчик (bootloader)
2 кБайт (встроено в ATmega328P)
45 * 18 мм

Краткая инструкция по прошивке платы Arduino Nano версии FT232RL

Перед тем, как загружать в плату программный код через Arduino IDE, скачайте и установите драйвер FT232RL на Ваш компьютер:
- Для Windows 7/10: https://disk.yandex.ru/d/tk13Hq0MbwKHBw
- Для MAC OS: https://disk.yandex.ru/d/9ZND3IVVCSmUrg

На будущее убедитесь, что драйвера CH340G тоже установлены:
- Для Windows: https://disk.yandex.ru/d/twQGXdagOfVN6w
- Для MAC OS: https://disk.yandex.ru/d/_6e1B5z6sIKS9A

Подключите плату к компьютеру по USB, зайдите в диспетчер устройств в панели управления компьютера и выберите там Ваше устройство, подключенное к COM-порту, выполните поиск драйверов на компьютере в ручном режиме, указав папку нахождения скачанного Вами драйвера (FT232RL). Устройство будет распознано.

После этого зайдите в Arduino IDE. В разделе "инструменты" - "порт" выберите COM порт Вашего устройства, в разделе "плата" выберите Arduino Nano, указав в качестве процессора (там же в инструментах) для нее ATmega328P (Old Bootloader). Прошивка будет загружаться без проблем.

Категория Авито
Товары для компьютера
Тип товара Авито
Аксессуары
Бренд
Нет бренда
Количество в упаковке, шт
1
Количество в упаковке
1
Тип Ozon
Радиоконструкторы и модули
Вес (кг)
0.016
Арсений
15.05.2024 в 16:13
Все работает, плата действительно ft232rl
