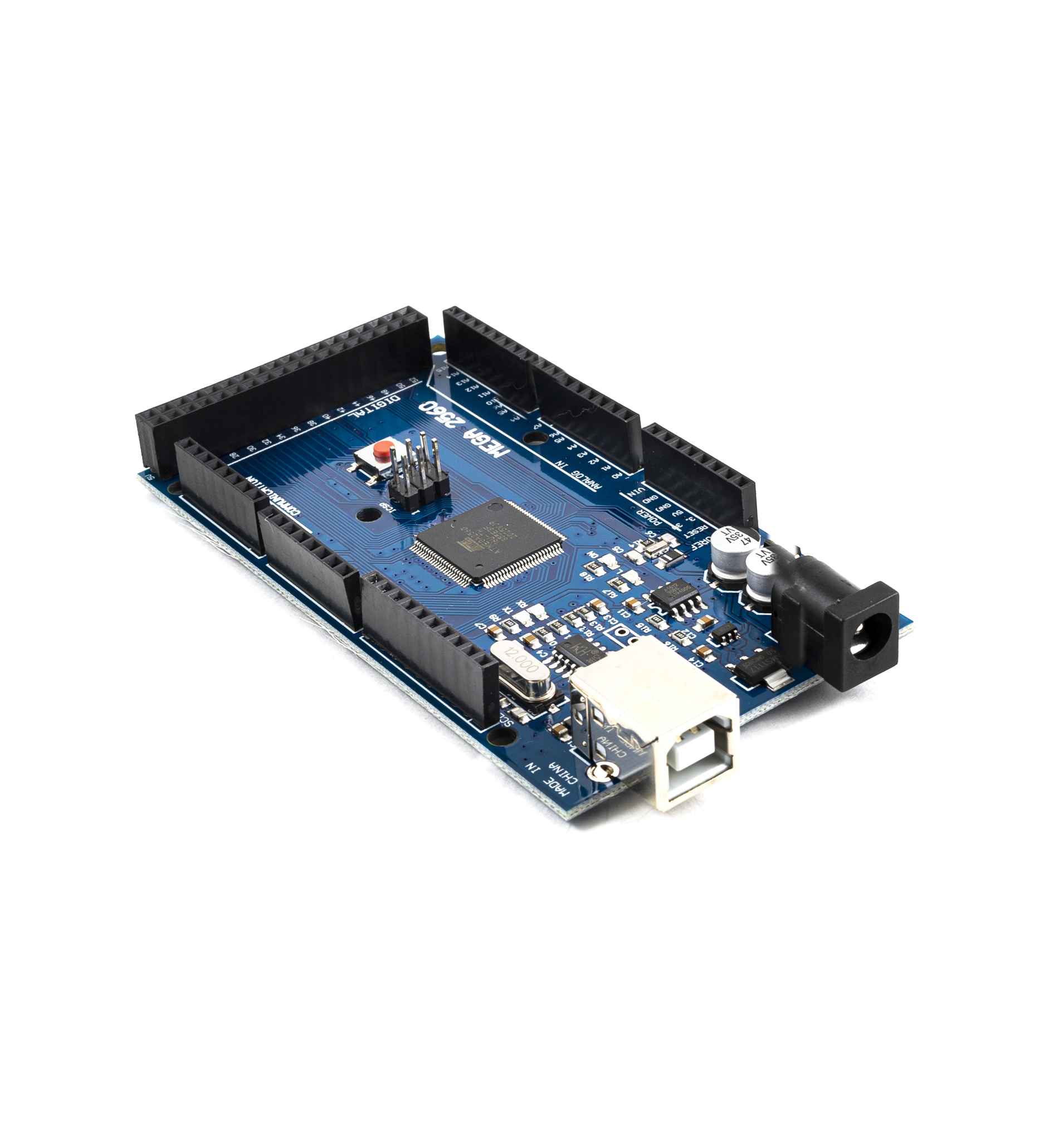

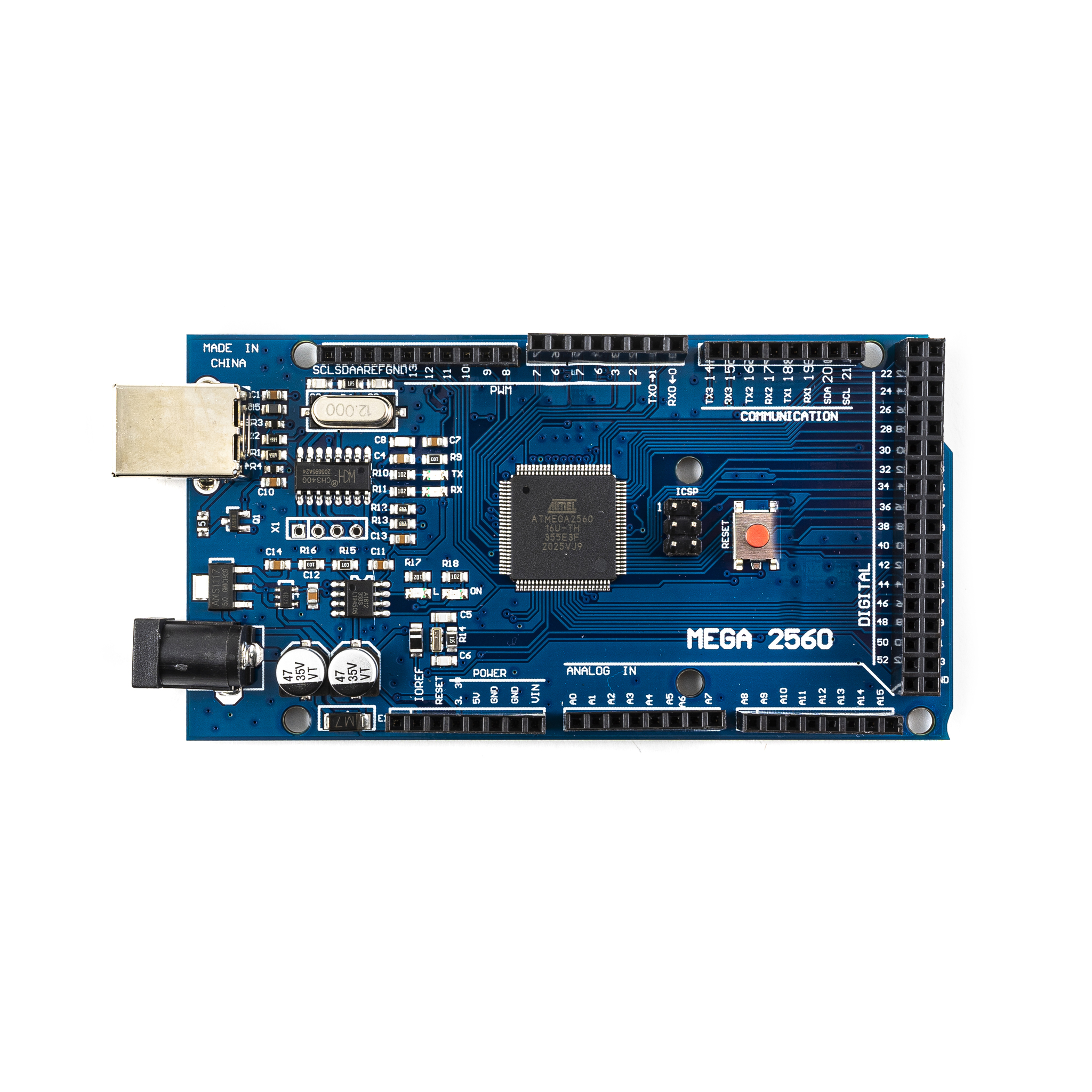

Плата MEGA2560 R3 — это мощная плата разработки, созданная на базе микроконтроллера ATmega2560. Она предназначена для сложных проектов, требующих большого количества входов/выходов, таких как управление роботами, автоматизация умного дома, создание серверов или прототипирование систем с множеством подключенных устройств. Эта версия R3 отличается использованием чипа ATmega16U2 вместо FTDI для USB-связи, что обеспечивает более высокую скорость передачи данных и возможность эмуляции HID-устройств (например, клавиатур или мышей).
Плата оснащена 54 цифровыми пинами (15 из которых поддерживают широтно-импульсную модуляцию) и 16 аналоговыми входами, что позволяет подключать множество датчиков, дисплеев, моторов и других модулей. С 256 КБ флэш-памяти и 8 КБ SRAM, MEGA2560 R3 идеально подходит для крупных программ и сложных вычислений. Она поддерживает интерфейсы UART, SPI и I2C, а также совместима с большинством Arduino-шилдов, что делает ее универсальным инструментом для разработчиков любого уровня.
Плата работает на основе 8-битного микроконтроллера ATmega2560, который выполняет команды на частоте 16 МГц. Код, написанный в Arduino IDE, компилируется и загружается через USB-порт, где чип ATmega16U2 преобразует USB-данные в последовательный интерфейс UART для связи с основным микроконтроллером.
ATmega2560 имеет 256 КБ флэш-памяти для хранения программ, 8 КБ SRAM для выполнения процессов в коде в реальном времени и 4 КБ EEPROM для долговременного хранения данных. Каждый цифровой пин может быть настроен как вход или выход, а аналоговые входы используют встроенный 10-битный АЦП для преобразования аналоговых сигналов в цифровые. Плата может быть запитана через USB (5 В) или через VIN (7–12 В), напряжение с которого будет преобразовано через встроенный стабилизатор в уровни 5 В и 3.3 В для работы микроконтроллера и подключенных периферийных устройств. Дополнительные UART-порты (4 штуки) позволяют подключать несколько устройств одновременно, например, GPS-модули или Bluetooth.
Распиновка:
0–1 (RX0/TX0): UART (основной последовательный порт)
2–13: Цифровые входы/выходы, пины 3, 5, 6, 9, 10, 11 поддерживают PWM
14–19 (RX1/TX1, RX2/TX2, RX3/TX3): Дополнительные UART-порты
20–21: I2C (SDA/SCL)
50–53: SPI (MISO/MOSI/SCK/SS)
Аналоговые входы (A0–A15): 10-битный АЦП, напряжение 0–5 В
VIN: Входное напряжение 7–12 В
5V: Выход 5 В
3.3V: Выход 3.3 В
GND: Земля (несколько контактов)
RESET: Сброс платы
IOREF: Опорное напряжение для шилдов (5 В)
AREF: Внешнее опорное напряжение для АЦП (0–5 В)
Часто встречаемые проблемы и их решения:
1) Плата не определяется компьютером при подключении.
Причина: Проблемы с драйверами ATmega16U2 или неисправный USB-кабель.
Решение: Установите драйверы для ATmega16U2 (доступны на сайте Arduino). Попробуй другой USB-кабель или порт. Если проблема сохраняется, проверьте настройки в Arduino IDE (выбери "Arduino Mega 2560").
2) Нагрев платы при подключении через VIN.
Причина: Входное напряжение выше 12 В или высокий ток нагрузки на регуляторе напряжения.
Решение: Используйте входное напряжение 7–9 В, чтобы снизить нагрузку на регулятор. Если потребление тока высокое, подключи внешний источник питания 5 В напрямую к пину 5V, минуя регулятор.
3) Ошибки при работе с несколькими UART-устройствами.
Причина: Конфликт последовательных портов или неправильная инициализация в скетче.
Решение: Убедитесь, что каждый UART-порт (0–3) инициализирован корректно (например, Serial1.begin(9600)). Проверьте подключение устройств и избегай использования пинов 0–1 (основной UART) для других задач во время загрузки скетча.
Технические характеристики:
Микроконтроллер: ATmega2560
USB-контроллер: ATmega16U2
Тактовая частота: 16 МГц
Флэш-память: 256 КБ (8 КБ используется загрузчиком)
Оперативная память: 8 КБ SRAM
EEPROM: 4 КБ
Цифровые входы/выходы: 54 (15 с поддержкой ШИМ)
Аналоговые входы: 16 (10-битный АЦП)
Интерфейсы: 4×UART, SPI, I2C
Напряжение питания: 7–12 В (рекомендуется), 5 В через USB
Размеры: 101.6 × 53.3 × 15 мм
