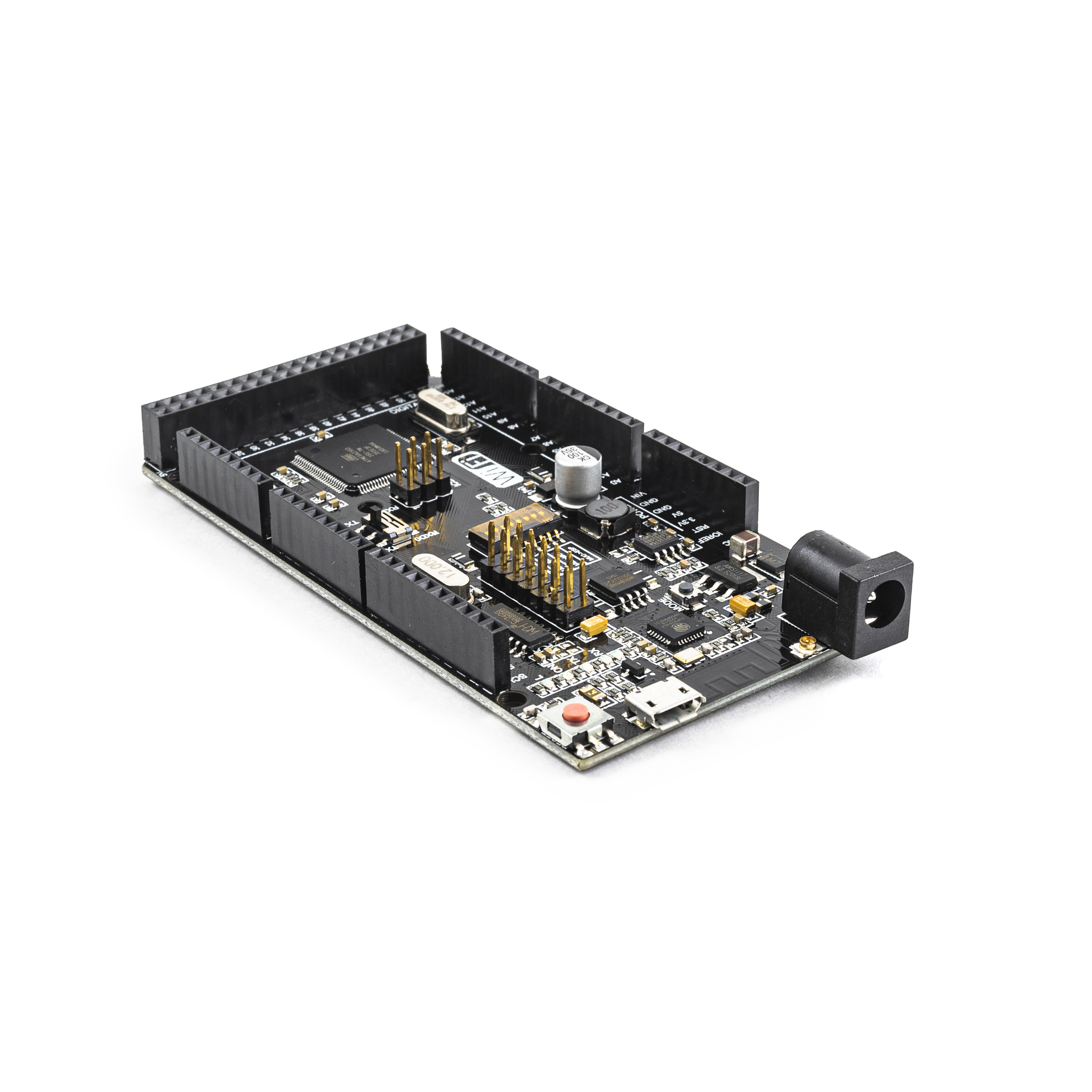

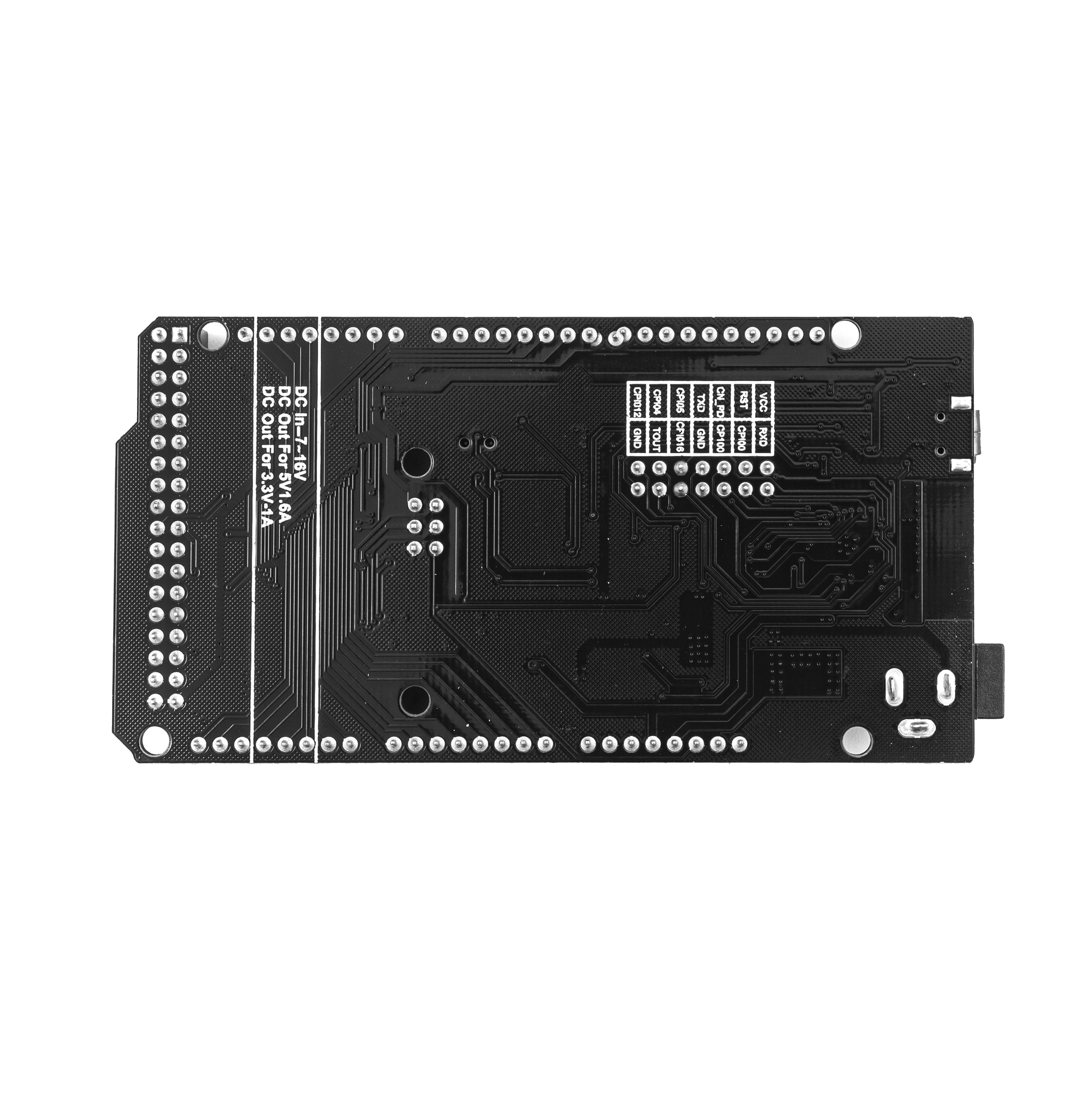

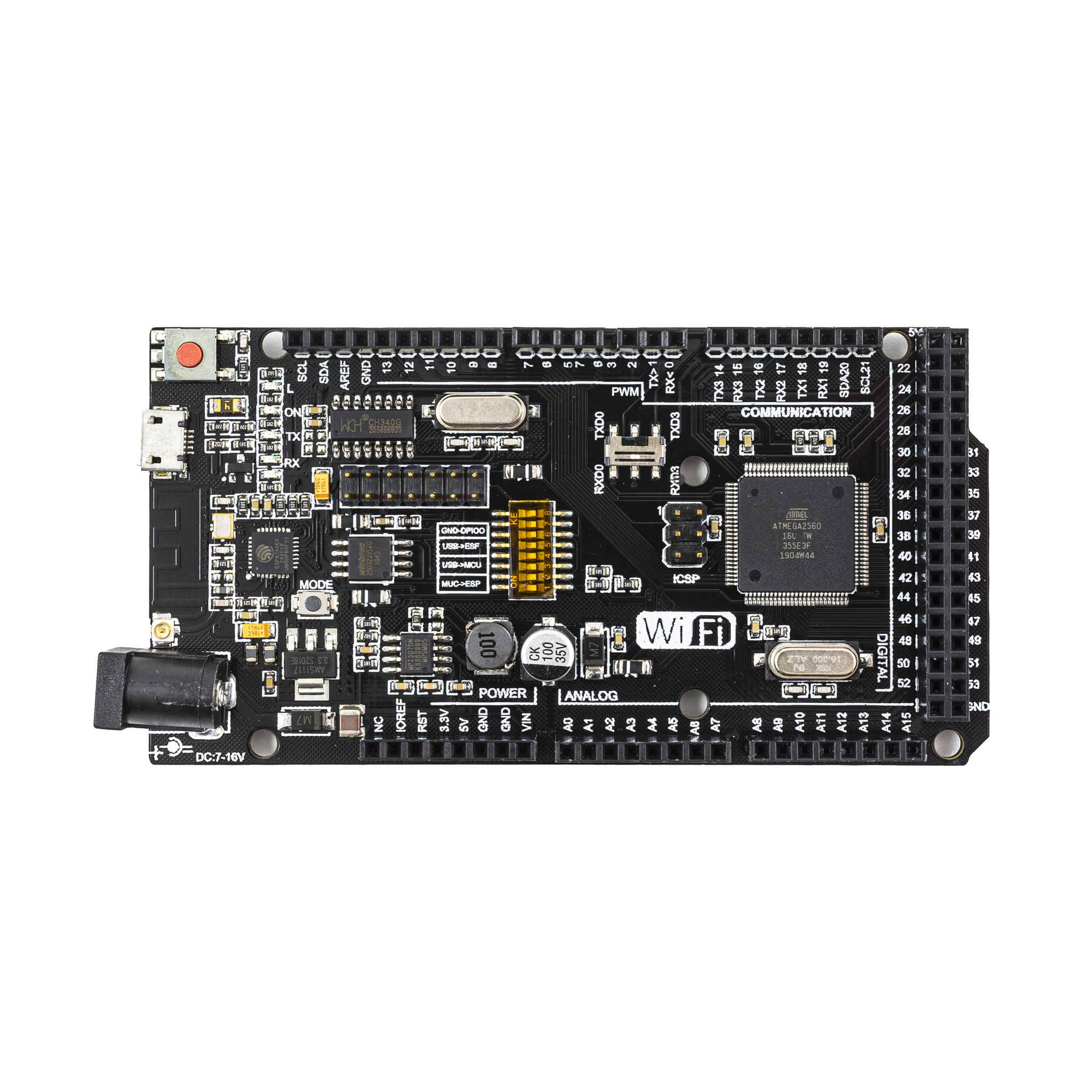

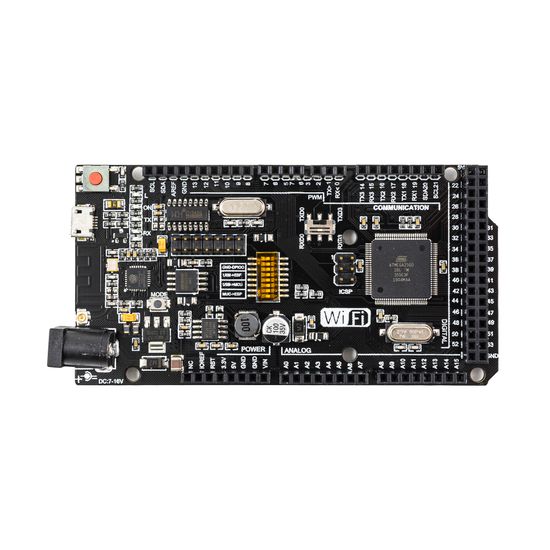

Плата WIFI R3 ATMEGA2560 + ESP8266（32MB)USBTTL CH340G

Плата разработки WIFI R3 ATMEGA2560 + ESP8266 совмещает в себе лучшие стороны сразу двух контроллеров: классическая Arduino Mega на базе микроконтроллера ATMega2560 и ESP8266, который поддерживает работу с беспроводным протоколом обмена данными Wi-Fi.

Теперь вы можете использовать 5-вольтовую логику с задачами, связанными с ESP8266, а также дополнить свой проект большим количество контактов ввода-вывода (GPIO): в Arduino Mega сразу 70 таких контактов. Не придется докупать дополнительные конвертеры сигналов и платы расширения выводов: все есть в одной плате. В дополнение к возможностям Arduino Mega вы получаете не только возможность беспроводного подключения и создания локальной точки доступа, но еще и 32 Мб памяти от чипа ESP8266.

Для переключения режимов работы устройства используйте встроенный DIP-переключатель. Ниже в описании приведена таблица конфигураций для переключателя: с ее помощью вы можете запустить все микроконтроллеры по отдельности, а можете сразу оба вместе. Всего доступно 6 вариантов запуска.

Прошивка доступна через MicroUSB разъем. Имеется также вывод для подключения внешнего источника питания

Технические характеристики:

Используемые чипы: Mega R3 ATmega2560 и ESP8266

Тактовая частота процессора: 16 МГц

USB-TTL преобразователь: CH340G

Память: 32 Мб

Число цифровых выводов: 54

Число аналоговых выводов: 16

Уровень логики: 5 В

Напряжение питания: 5 В постоянного тока через USB-разъем (не более 500 мА) и 9…24 В постоянного тока через внешний разъем 5,5 мм

Потребление тока: до 500 мА от USB, до 800 мА от выхода питания

Размеры: 105 x 53 мм

Таблица DIP-переключателя:
