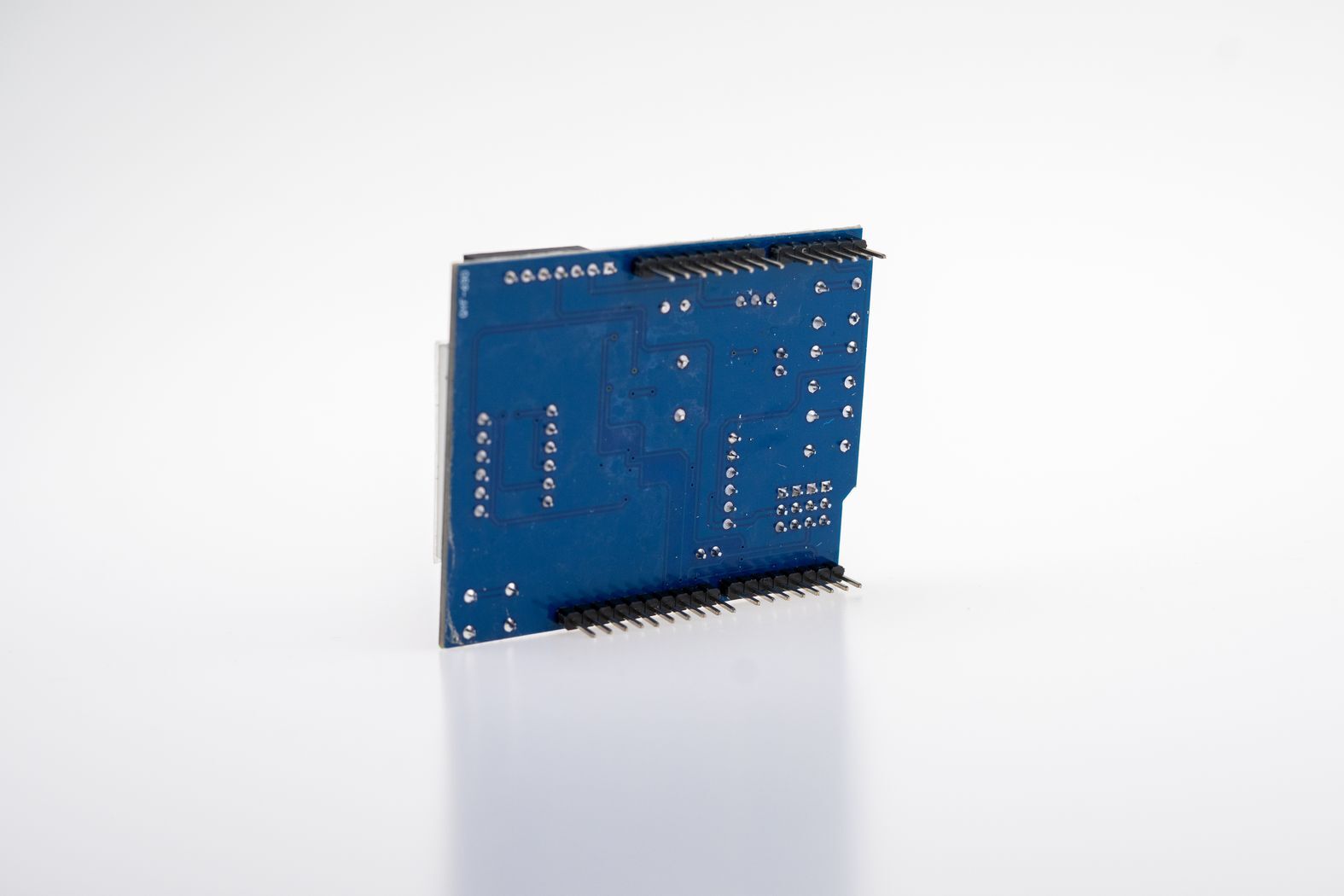

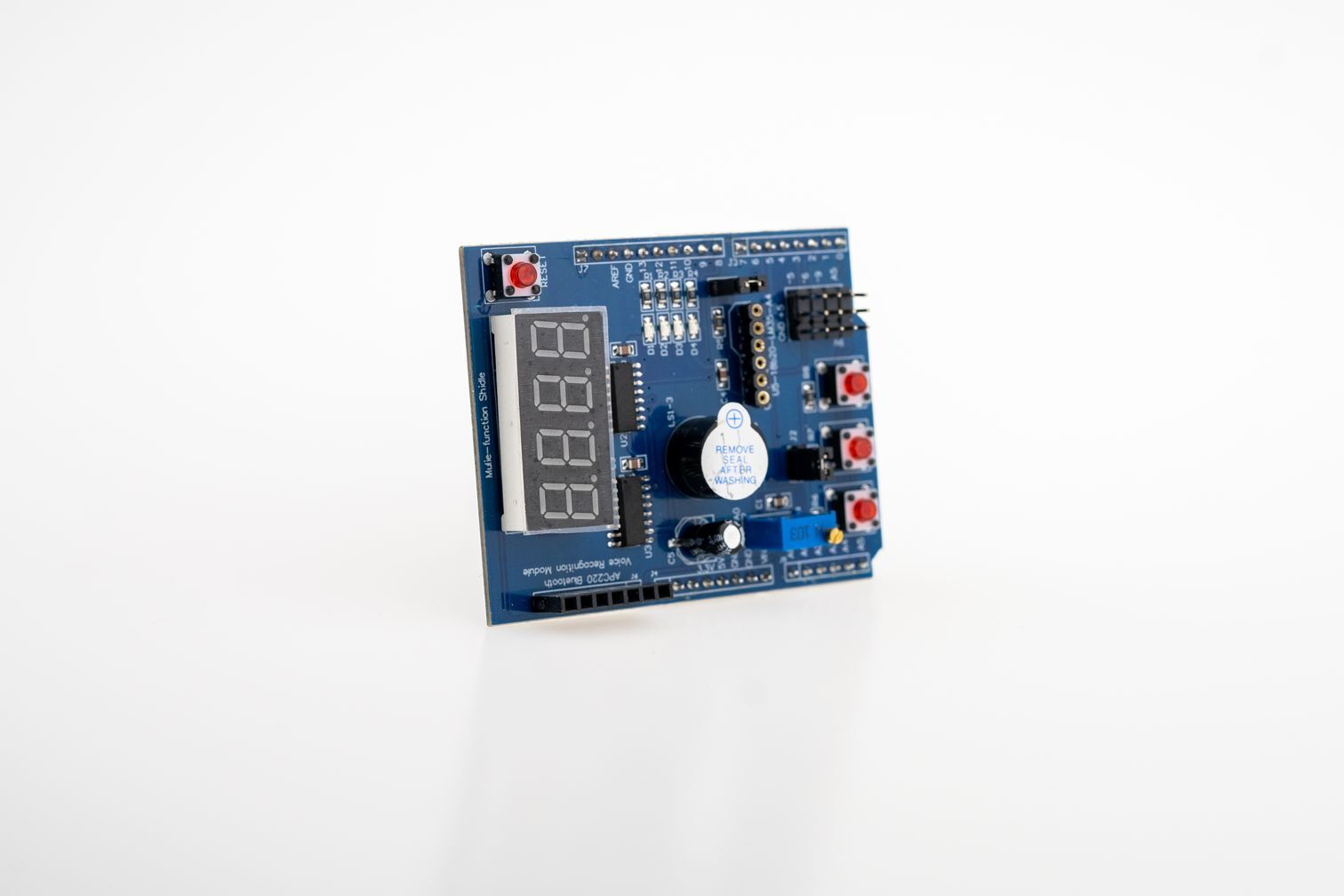

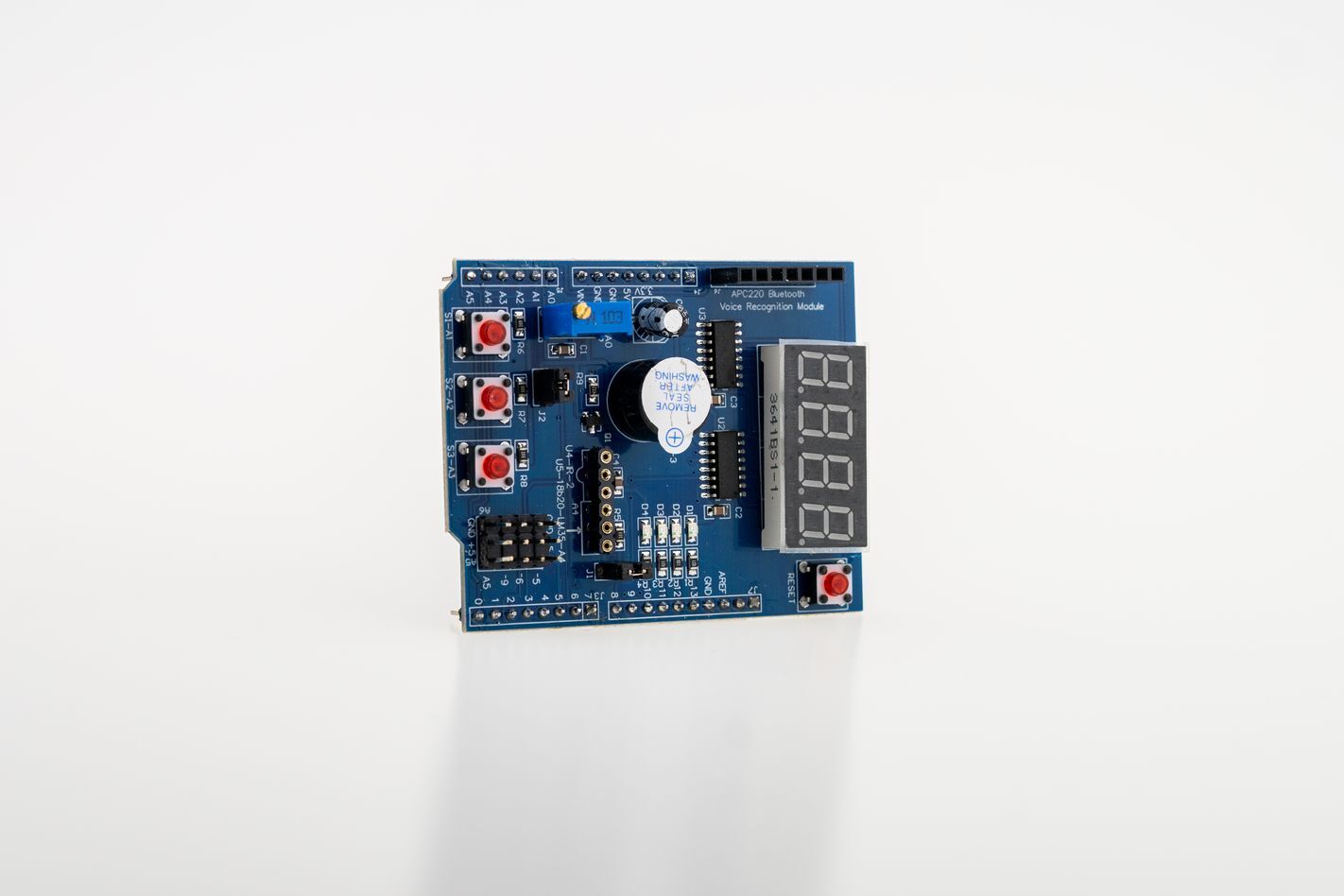

Arduino Multi-function Shield - многофункциональный шилд работает с платформой Arduino, имеет стандартный форм-фактор, и подключается к Arduino UNO, MEGA, Leonardo и их клонам. На шилде имеется все необходимое для ознакомления и изучения различных датчиков и периферии. Данный шилд можно использовать не только для обучения, но и в готовых конструкциях. Отсутствие проводов облегчает работу новичкам и ускоряет обучение. На Multi-function Shield можно попрактиковаться по управлению светодиодами, кнопками, семисегментном дисплее, сдвиговом регистре, датчиками температуры, инфракрасном датчике и другими модулями. Он не требует дополнительного питания.
Особенности::
Unit | PIN # |
| 4 светодиода LEDs | D10, D11, D12, D13 |
| 3 тактовые кнопки reset button | A1, A2, A3 |
| Потенциометр (10 kOм) | A0 |
| 4-разрядный 7-семисегментный LED индикатор на 2-х сдвиговых регистрах 74HC595 | Latch 4, Clock 7, Data 8 |
| Звуковой излучатель (Зуммер) | D3 (digital On/Off) |
| Разъем для подключения инфракрасного датчика (remote control) | D2 |
| Разъем для подключения аналогово LM35 или цифрового DS18B20 датчиков температуры (Джампер J1 подключает или отключает резистор 10 кОм для правильной работы этих датчиков) | A4 |
| Разъем APC220 для подключения модулей (Bluetooth, голосового модуля и др.) | GND, +5v, D0, D1 (rx/tx) |
| Свободные пины (с ШИМ (pwm)), например для сервоприводов и др. | D5, D6, D9, A5 |
