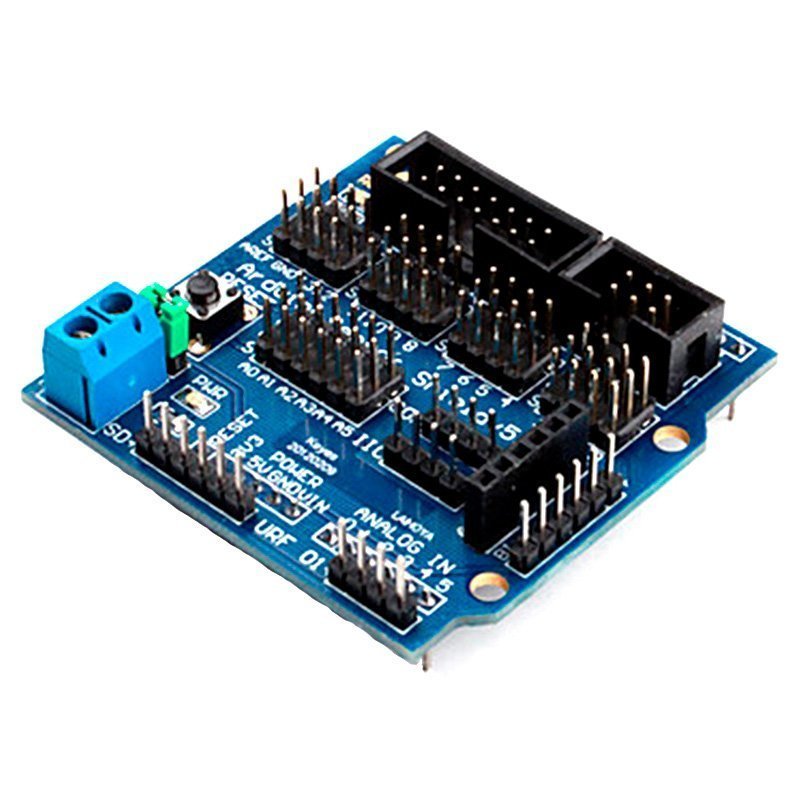

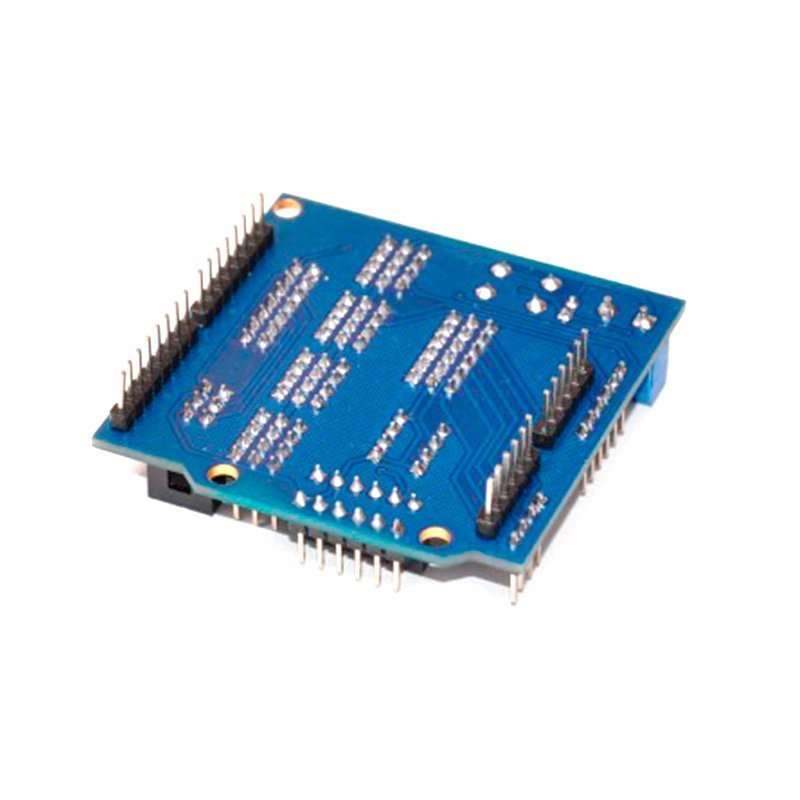

Модуль платы расширения типа "шилд" для Arduino для подключения различных сенсоров. Модуль имеет кнопку Reset и два светодиодных индикатора, дублирующих D13 и питание с основной платы Arduino. На плате 14 цифровых контактов и 6 аналоговых у Arduino преобразованы в удобные разъемы типа PLS-3 для подключения периферии с распиновкой "GND, VCC, Signal" - не надо больше заботиться о том, как из одного контакта питания вывести кучу проводов на датчики. Также отдельно на плате находится разъем для подключения 5VDC из внешнего источника для потребителей повышенной мощности по сравнению с линией 5В у Arduino. Также на модуле имеются дополнительные специализированные разъемы для подключения типовых дополнительных интерфейсных модулей - разъемы для 12864 LCD Parallel/Serial Interface, разъемы для модулей APC220 и Bluetooth, разъемы с выведенными RS232 и I2C, а также разъемы для подключения ультразвукового датчика и модуля SD-карточки. Важно: при подключении кратковременно сильнопотребляющих модулей рекомендуется установка дополнительного конденсатора в упор к линии питания для снижения риска проседания напряжения на линии.
Напряжение питания: 5VDC
Габариты: совместимы с Arduino UNO
Количество цифровых разъемов: 14
Количество аналоговых разъемов: 6
Дополнительные разъемы:
12864 LCD Parallel Interface
12864 LCD Serial Interface
APC220
Bluetooth
RS232 (UART)
I2C
Ультразвуковой сенсор HC-04
SD-карточка
