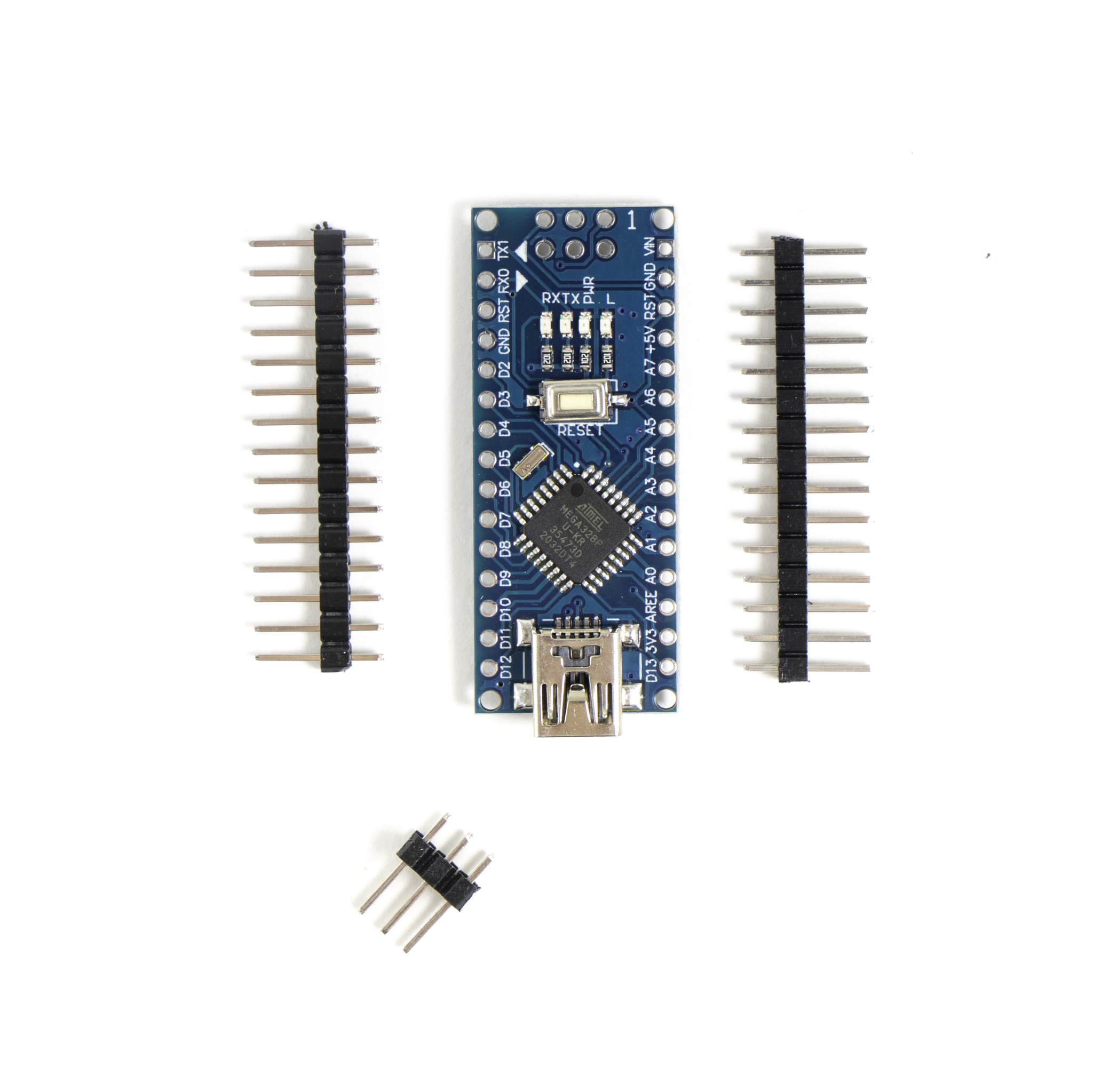

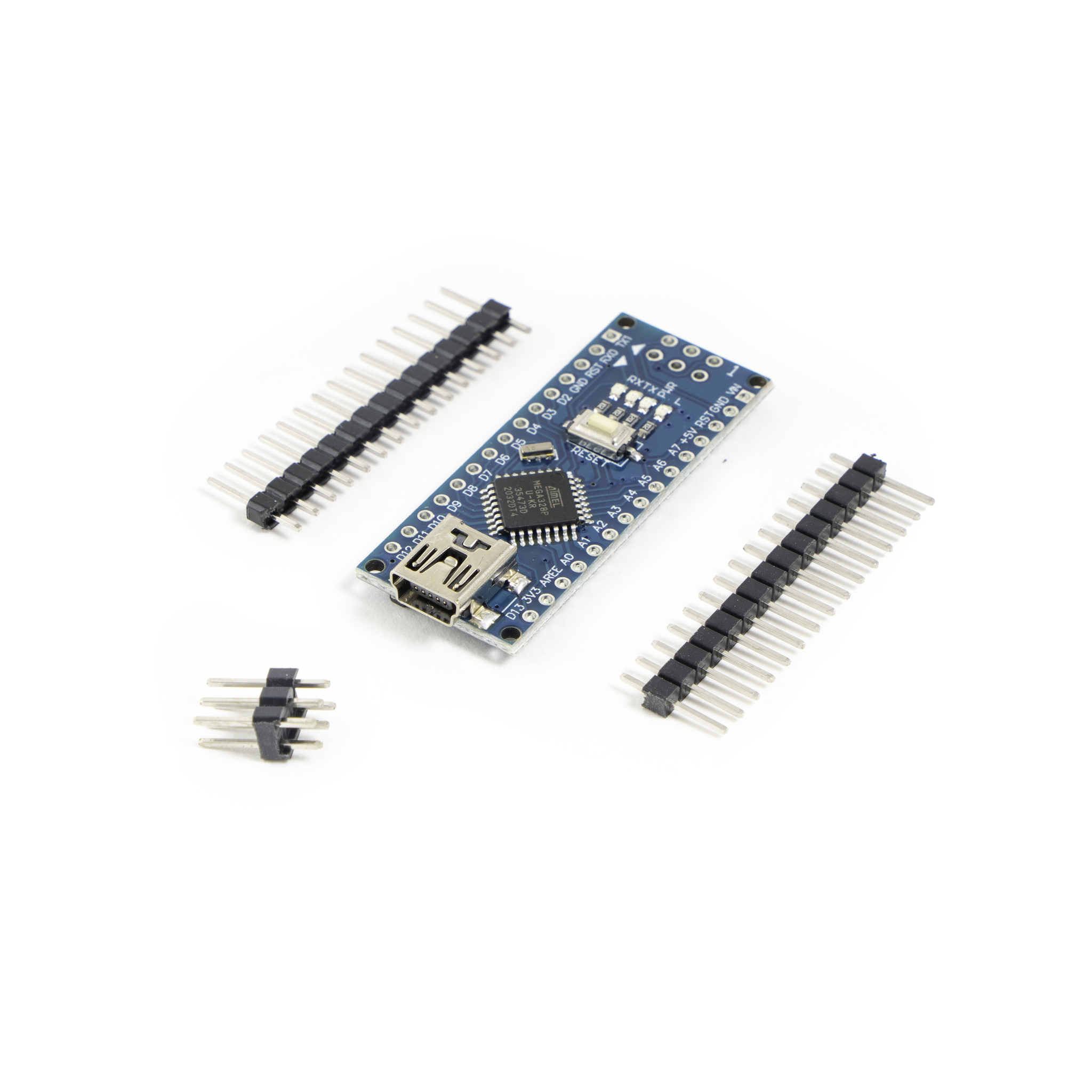

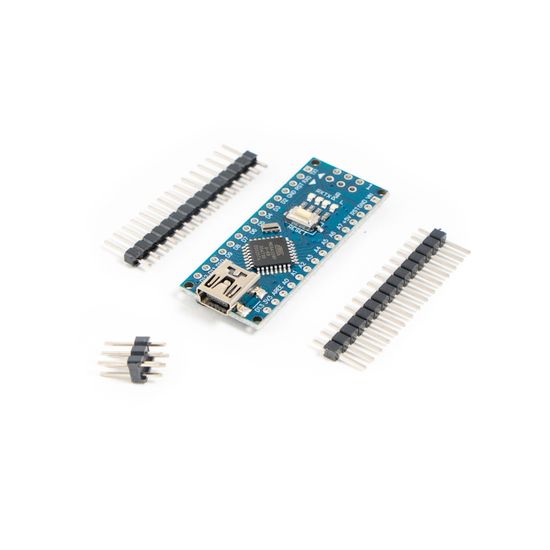

Плата NANO V 3.1 — это Arduino-совместимая плата разработки с распаянными ногами (гребенка контактов поставляется в комплекте с контроллером). Базируется на 8-битном микроконтроллера ATMega328P, по сути являясь миниатюрной версией платы Arduino Uno. Вы можете использовать плату Nano V 3.1 для проектирования устройств из мира Интернета вещей под самые разные задачи: управление адресными светодиодными двигателями, сервоприводами, считывание и обработка данных с датчиков и многое другое!
Плату можно программировать в среде разработки Arduino IDE через USB-порт. Плата работает 5-вольтовой логике. Напряжение питание может подаваться через вывод Vin или через USB-порт. Если используется вход Vin, то рекомендованное питание должно быть в диапазоне 7…12 В. Небольшой размер позволяет подключить Nano к макетной плате напрямую или встроить в электрическую схему с небольшим объемом занимаемого пространства. Размер платы 43 x 18 мм.
Для связи по USB плата использует чип CH340. CH340 — это преобразователь последовательного интерфейса в USB. Если у вас возникли проблемы с подключением к плате, вам может понадобиться загрузить драйвер. Процессор ATmega328 работает на частоте 16МГц. На плате имеются 14 цифровых входов/выходов, 6 ШИМ, совместно используемых с цифровыми входами/выходами, 8 аналоговых входов.
Технические характеристики:
Микроконтроллер: avga328p
Напряжение логики: 5 В
Напряжение питание (рекомендуемое через вывод Vin): 7…12 В
Цифровые входы/выходы: 14
Контакты ШИМ: 6
Аналоговые входы: 8
Выходной ток на контактах платы: 20 мА (40 мА макс.)
Флеш-память: 32 КБайт
SRAM: 2 КБайт
EEPROM: 1 КБайт
Тактовая частота: 12 МГц
Потребляемая мощность: до 200 мА
Размеры платы: 43 x 18 мм
Распиновка платы Arduino Nano:
