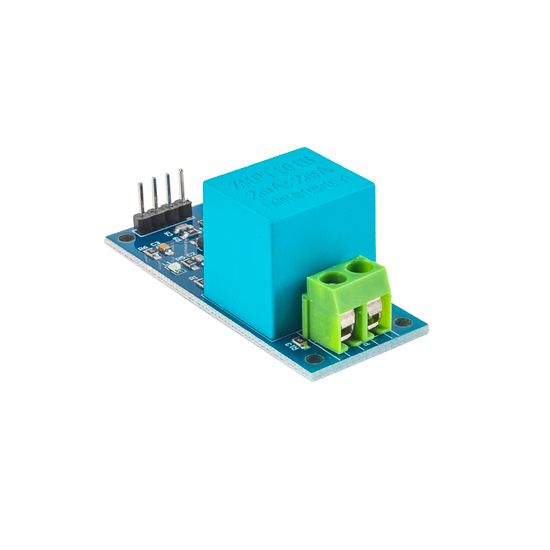

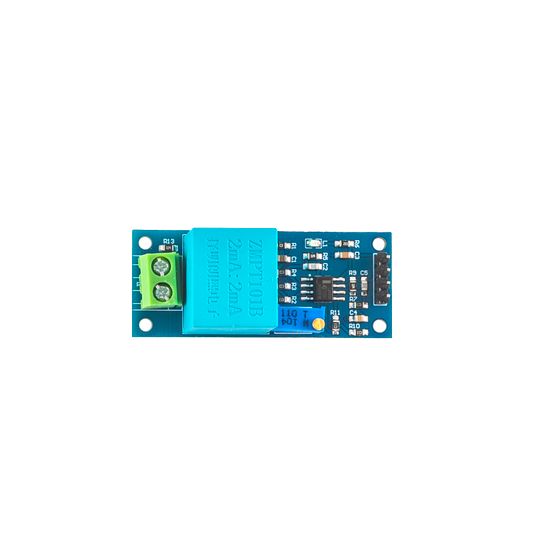

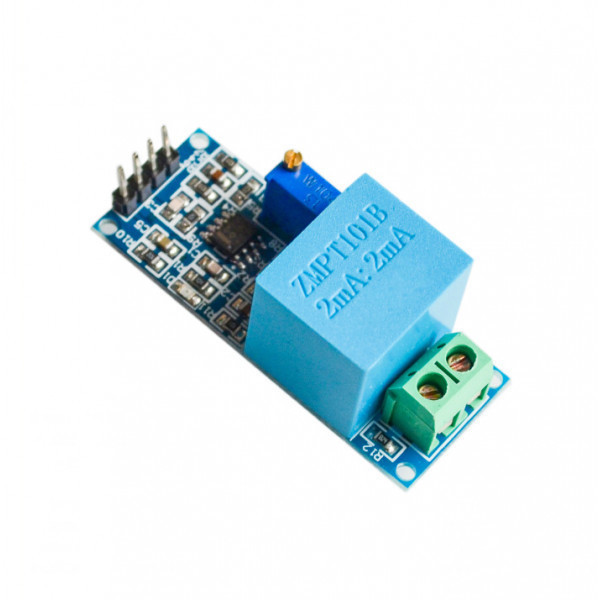

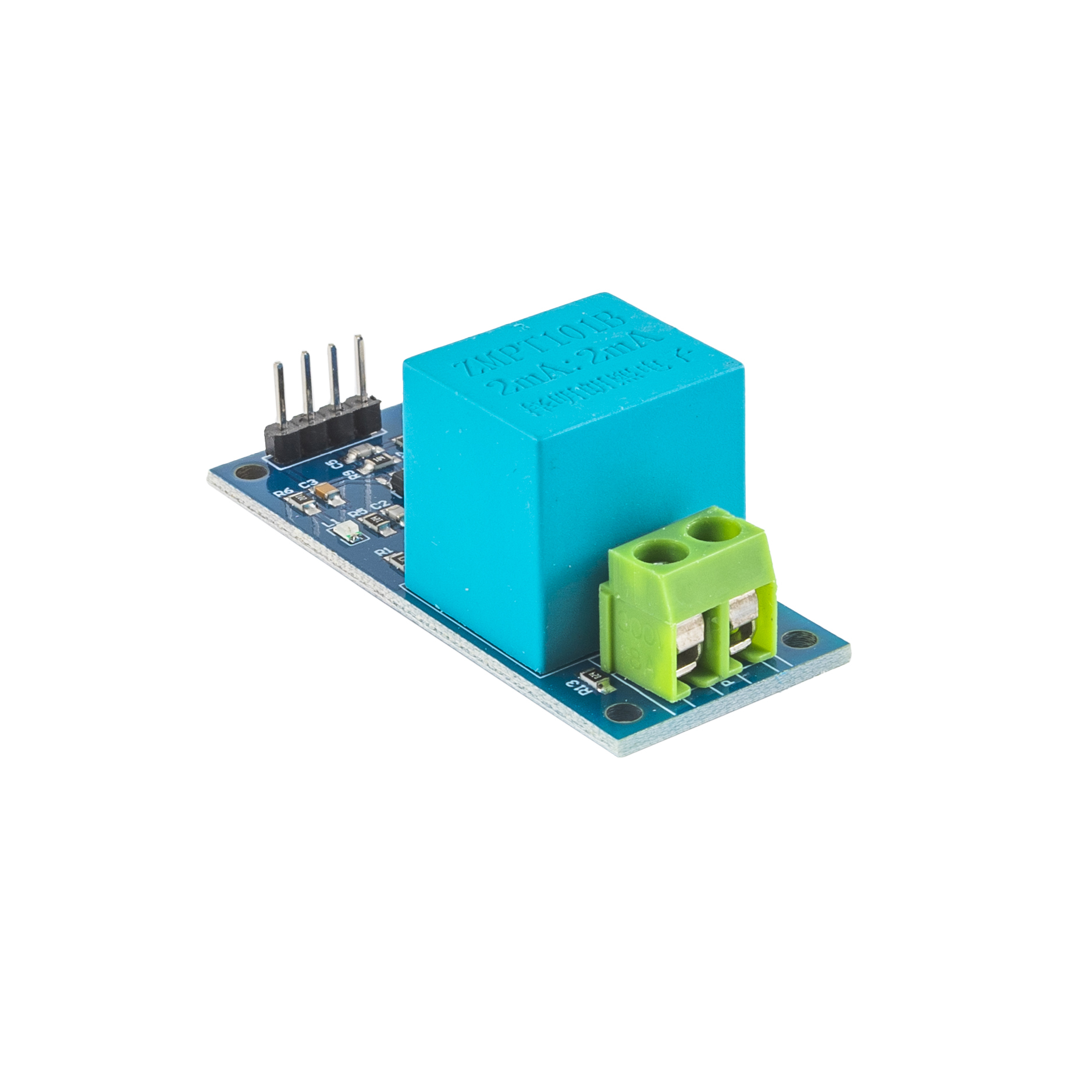

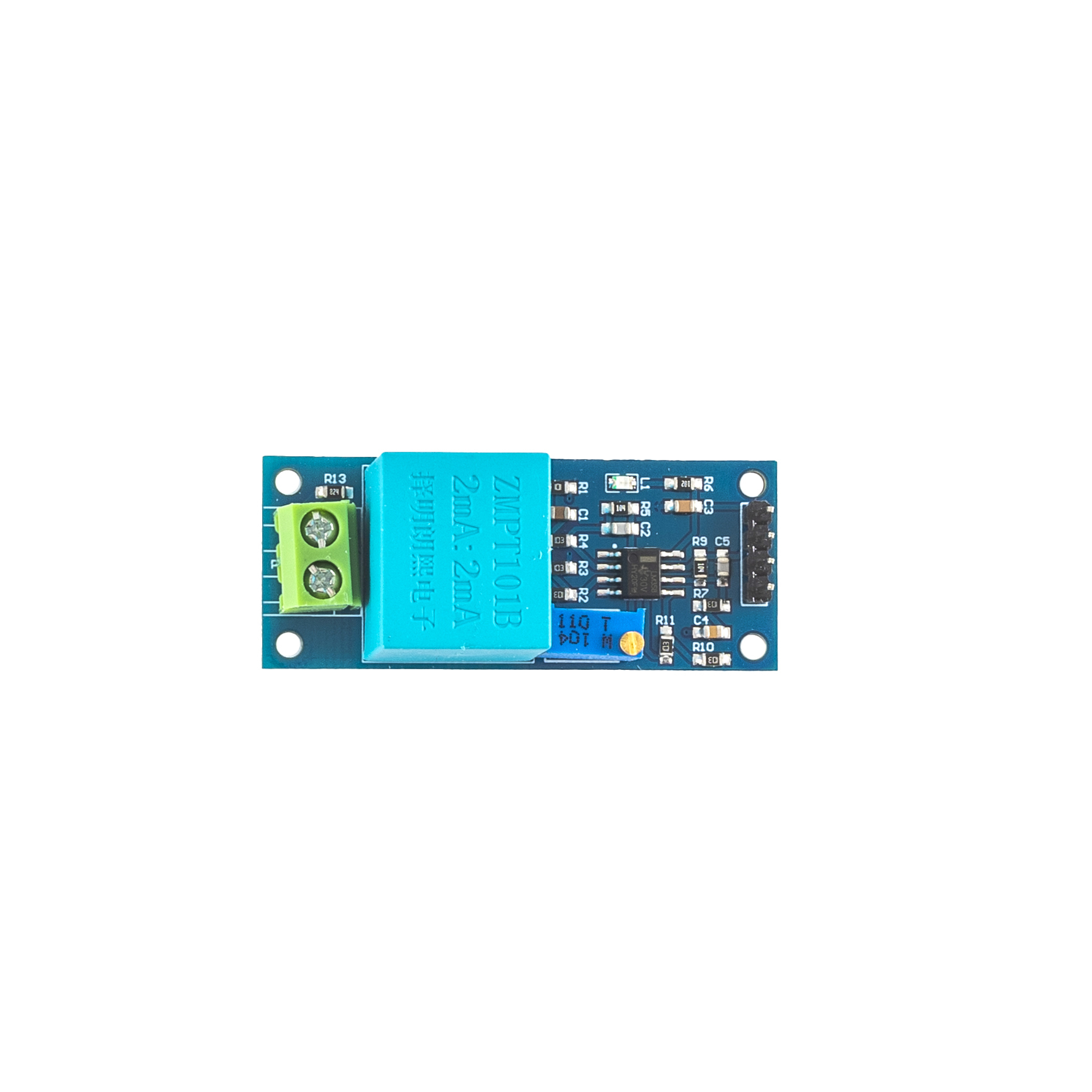

Универсальный модуль активного однофазного трансформатора напряжения ZMPT101B — это точное и безопасное решение для измерения переменного напряжения в электронных проектах. Построенный на базе прецизионного микротрансформатора ZMPT101B от Qingxian Zeming Langxi Electronic, модуль оснащен высокоточным операционным усилителем, который преобразует сигнал в аналоговый выход, читаемый микроконтроллерами и отладочными платами, такими как Arduino, ESP32 или STM32.
Модуль позволяет измерять переменное напряжение до 250 В (в некоторых случаях до 1000 В с дополнительной настройкой) с током потребления из сети до 2 мА. Выходной сигнал представляет собой синусоиду с медианным значением (DC-составляющей), регулируемой для совместимости с аналоговыми входами. Встроенная гальваническая развязка и схема компенсации сигнала гарантируют безопасность и устойчивость к помехам. Для работы требуется питание 5–30 В, а подключение осуществляется через стандартные пины (VCC, GND, OUT) и клеммы для силовой части (L, N).
ZMPT101B идеально подходит для мониторинга напряжения в бытовых сетях, системах умного дома, учета энергопотребления и автоматизации. Для работы рекомендуется использовать библиотеку EmonLib с Arduino IDE. При работе с высоким напряжением соблюдайте технику безопасности.
Технические характеристики:
Диапазон измерения: 0–250 В (AC), до 1000 В
Ток потребления из сети: до 2 мА
Выходной сигнал: аналоговый (синусоида с DC-составляющей)
Питание: 5–30 В (DC)
