0.96-дюймовый дисплей, выполненный по технологии OLED, отлично подходит для проектов на основе программируемых контроллеров, где требуются вывод изображений, графиков или текста с высокой четкостью отображения; низкое энергопотребление, большой угол обзора и миниатюрные размеры. На черном фоне дисплея отображаются синего и желтого цветов символы и изображения.
Взаимодействие с программируемым контроллером осуществляется по двухпроводному последовательному протоколу I2C (выводы SDA и SCL) с адресом 0x3C или 0x3D. Совместим с большинством плат управления (Arduino, ESP и многие другие). Модуль использует контроллер SSD1306 и поддерживает работу с программными библиотеками под эту микросхему.
OLED-дисплеи имеют высокий коэффициент контрастности, могут отображать от глубоко черного до ярко белого цвета. Отображаемый текст выглядит четко и разборчиво. То же самое касается графиков и простой анимации. Низкое энергопотребление OLED-дисплея делает его подходящим для устройств с автономным питанием от батарей. Быстрое время отклика позволяет производить быструю смену картинок. Перезагрузка дисплея осуществляется программным способом.
Технические характеристики:
Протокол связи: I2C (адрес 0x3C или 0x3D)
Тип дисплея: OLED
Интегральная микросхема: SSD1306
Разрешение: 128 x 64 пикселей
Диагональ дисплея: 0,96 дюйма
Цвета символов: синий и желтый
Напряжение питания: 3.3 / 5 В
Рабочая температура: -40 °C…85 °C
Размеры: 35,4 x 33,5 мм.
Техническая документация:

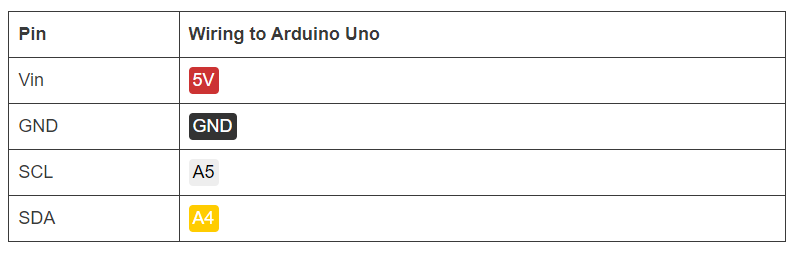

Распиновка OLED дисплея:

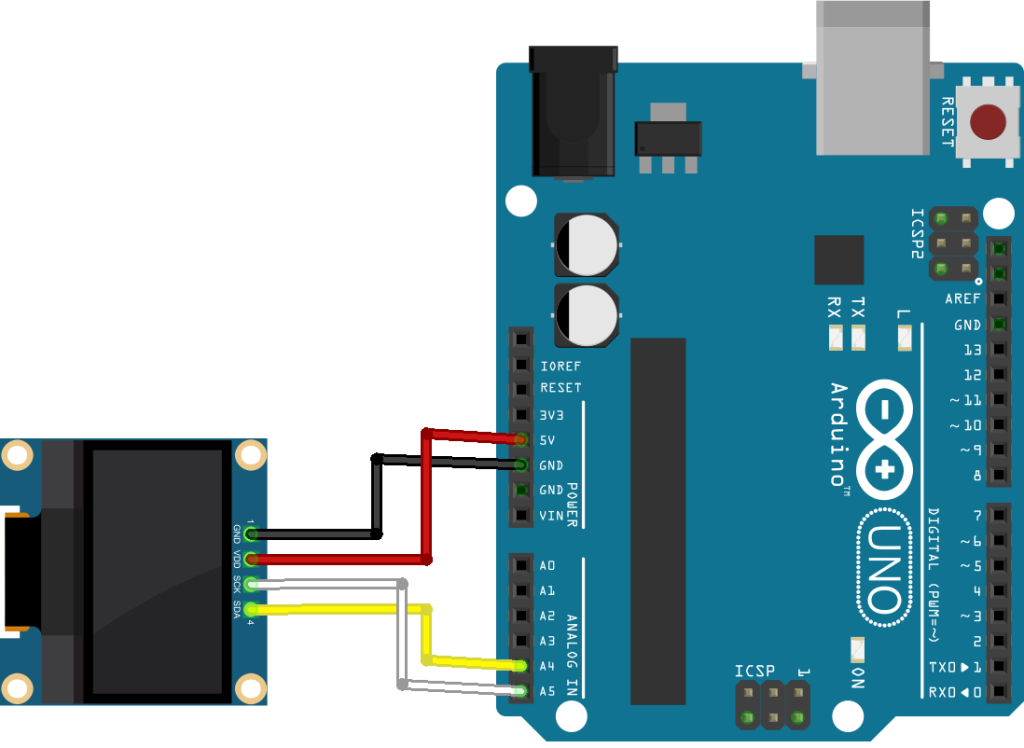

Подключение дисплея к плате Ардуино:
