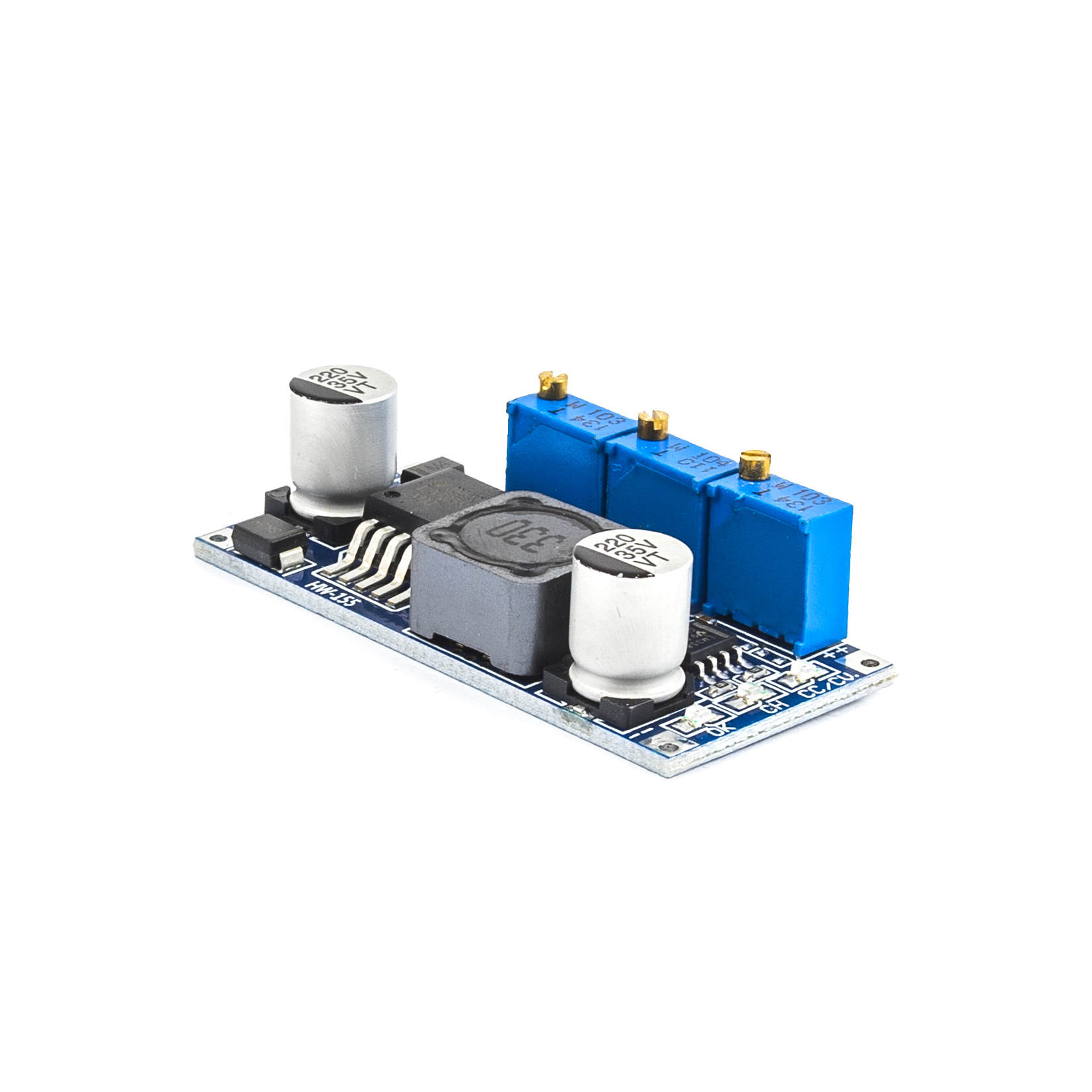

LM2596 — DC-DC понижающий преобразователь CC/CV (7В-35 В, 1,25-30 В, до 3А)
Распродано

LM2596 — DC-DC понижающий преобразователь CC/CV (7В-35 В, 1,25-30 В, до 3А)

Артикул: 10408
155 руб

ОПИСАНИЕ
ХАРАКТЕРИСТИКИ
ОТЗЫВЫ 0

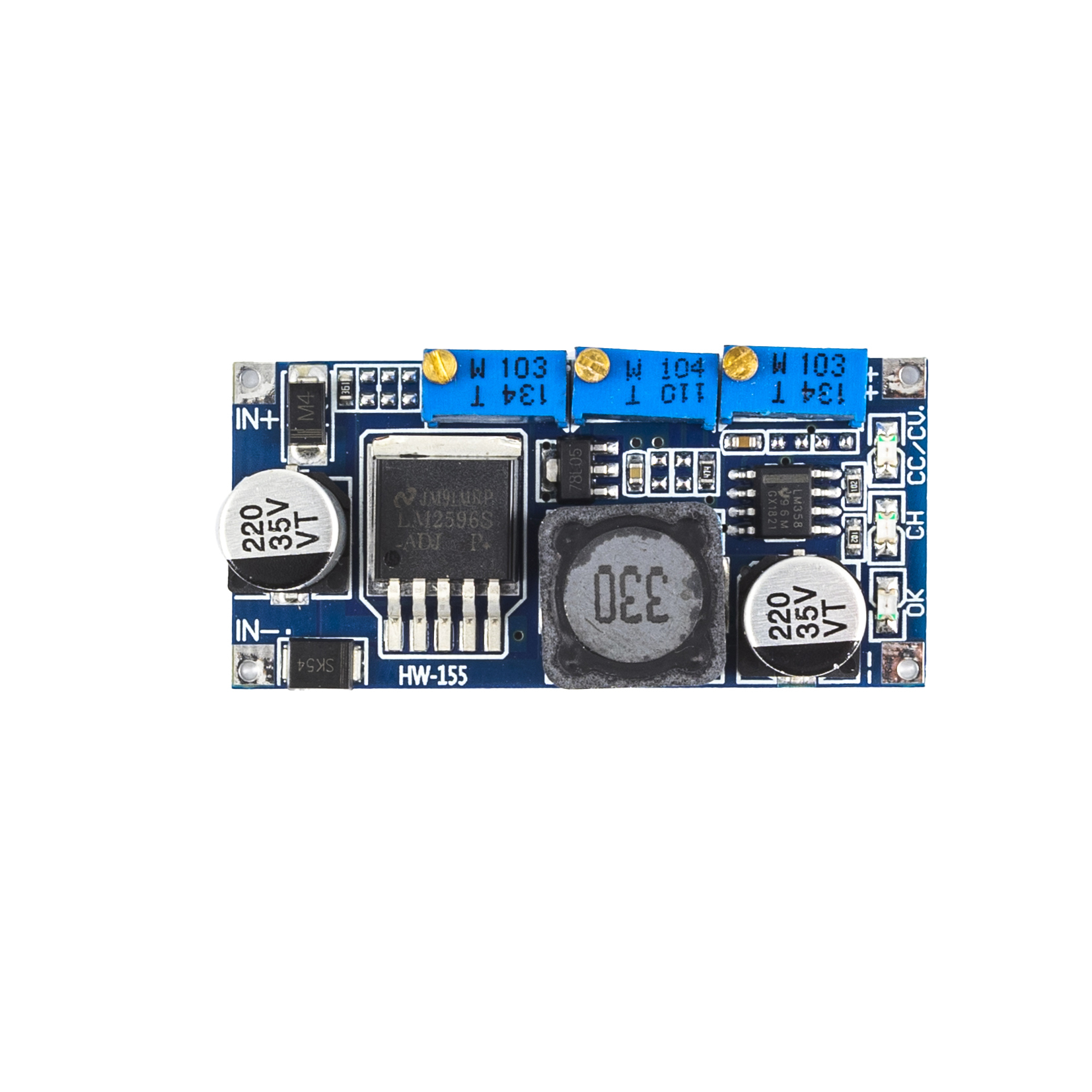

Понижающий преобразователь напряжения, основанный на микросхеме LM2596, имеющий высокий КПД до 92% и низкое тепловыделение при номинальном рабочем токе. При этом на плате устроена обратная связь через микросхему производства TI вместе с выходным фильтром с низким ESR, что позволяет добиться высокой стабильности выходных пульсаций напряжения. На плате установлены светодиоды OK (выходной ток), CH (индикация подключенного выхода), CC/CV (защиты по току и напряжению), а также три подстроечных резистора для регулировки выходного тока (SW3), напряжения (SW1) и индикации полного заряда АКБ (для работы в режиме CC, SW2).

Тип преобразователя: неизолированный, понижающий dc-dc
Входное напряжение: 7-35VDC
Выходное напряжение: 1.25-30VDC (мин. разница Vin-Vout=2VDC)
Выходной ток: до 3А
Частота ШИМа: 150 кГц
КПД: до 92%
Уровень пульсаций на выходе: +-50 мВ
Рабочая температура: -40...+85°С
Габариты модуля: 48х23х14 мм

LM2596 datasheet

Габариты
48 × 23 × 14 мм
Вес
19 г
Вес (кг)
0.014
