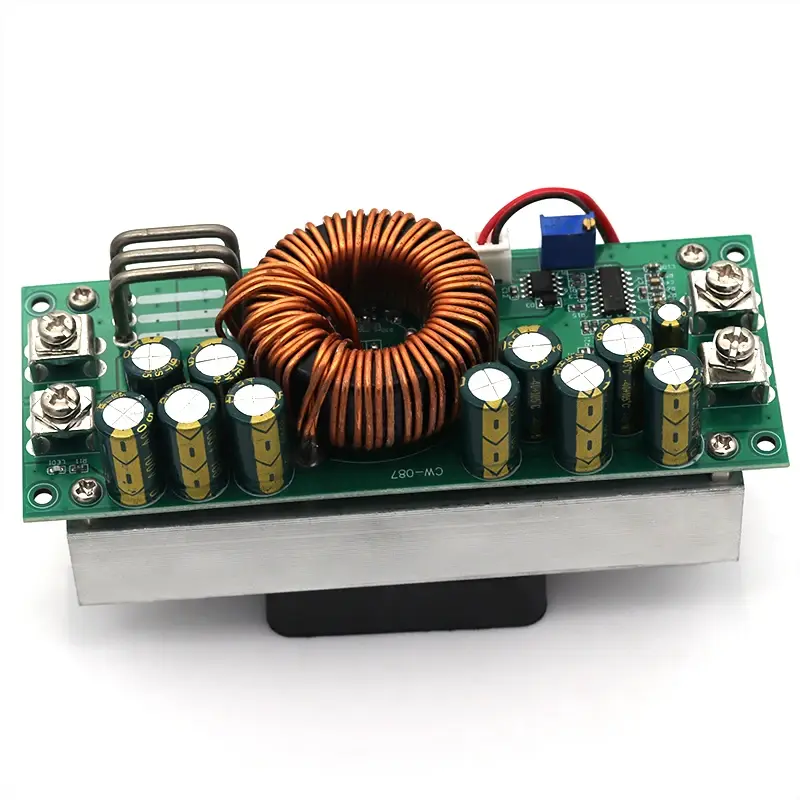

Понижающий преобразователь DC-DC мощностью 1500 Вт и максимальным током 50 А предназначен для преобразования постоянного напряжения в диапазоне от 25 до 90 В в стабильное выходное напряжение от 2,5 до 60 В. Это устройство идеально подходит для питания мощных электронных систем, таких как автомобильная электроника, солнечные панели, промышленные контроллеры, электродвигатели и другие устройства, требующие высокой выходной мощности. Высокая эффективность (до 94%) и встроенные защитные функции обеспечивают надежность и долговечность работы.
Преобразователь оснащен цифровым дисплеем для удобного контроля выходного напряжения и тока, а также регулируемыми параметрами для точной настройки под конкретные задачи. Для работы с высокими токами (до 50 А на пике) рекомендуется использовать усиленное охлаждение, например, дополнительный вентилятор, чтобы избежать перегрева при длительной нагрузке. Подключение осуществляется через винтовые клеммы, что обеспечивает надежный контакт даже при высоких токах.
Важно: Для предотвращения повреждения устройства соблюдайте полярность подключения. Преобразователь не предназначен для использования в качестве солнечного или ветрового контроллера. Во избежание обратного тока рекомендуется установить диод на выходе. При температуре модуля выше 60 градусов необходимо подключить дополнительные способы охлаждения для рассеивания тепла. Входное напряжение должно быть больше выходного на 3 В для корректной работы.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Тип преобразователя: понижающий
Входное напряжение: 25...90 В постоянного тока (DC)
Выходное напряжение: 2,5...60 В постоянного тока (DC)
Максимальный выходной ток: 50 А (рекомендуется не более 30 А)
Максимальная мощность: 1500 Вт
Эффективность преобразования: до 94%
Рабочая температура: 0..+85°C
Частота преобразования: 68 кГц
Защита от обратного подключения: нет

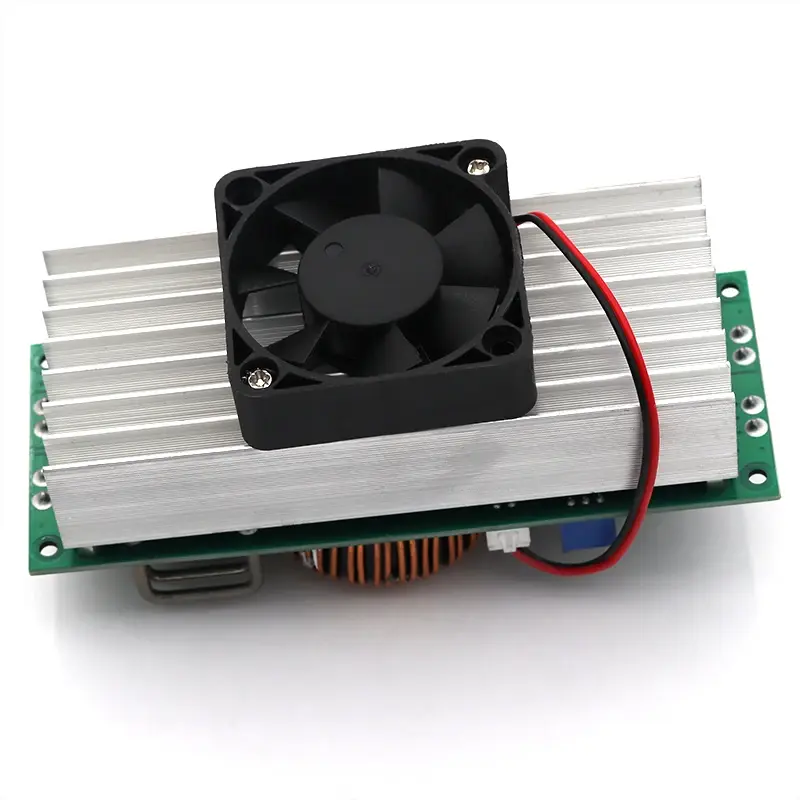

Охлаждение: вентилятор с автоматическим включением по температуре
Размеры: 198 х 110 х 50 мм
Вес: 490 г
РЕГУЛИРОВКА ВЫХОДНОГО НАПРЯЖЕНИЯ
Подключите источник питания к клеммам VIN+ и VIN- с соблюдением полярности.
Подключите мультиметр (в режиме измерения напряжения) к клеммам VOUT+ и VOUT- (без подключения нагрузки).
Вращайте потенциометр CV V-ADJ по часовой стрелке для увеличения выходного напряжения или против часовой стрелки для его уменьшения. Устанавливайте требуемое напряжение, ориентируясь на показания мультиметра.
Важно! Убедитесь, что разница между входным и выходным напряжением составляет не менее 5 В для стабильной работы преобразователя. Выходное напряжение не должно превышать 60 В или быть ниже 2,5 В.
