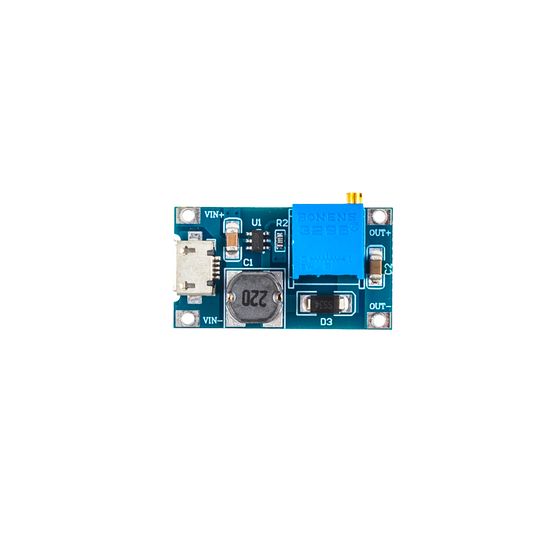

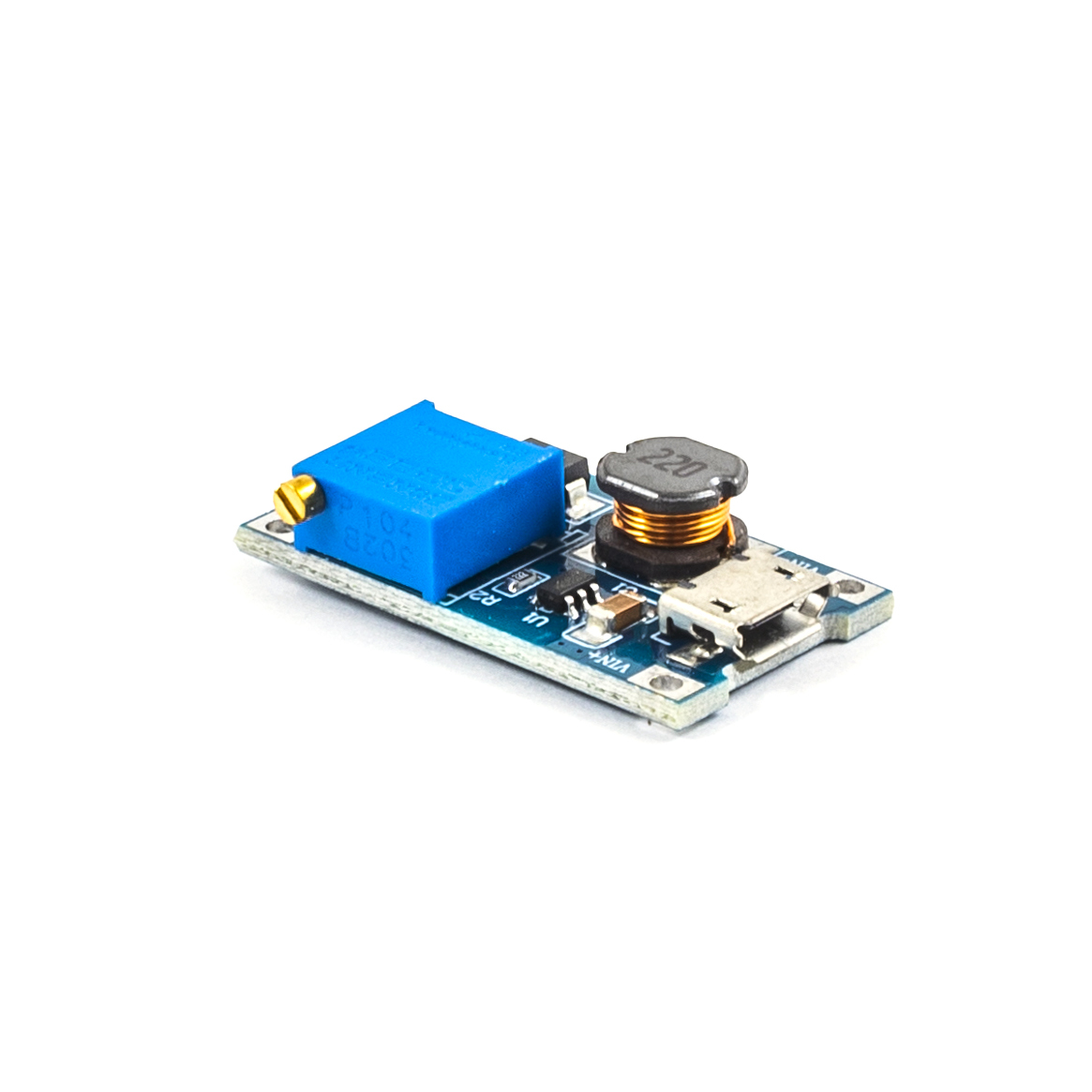

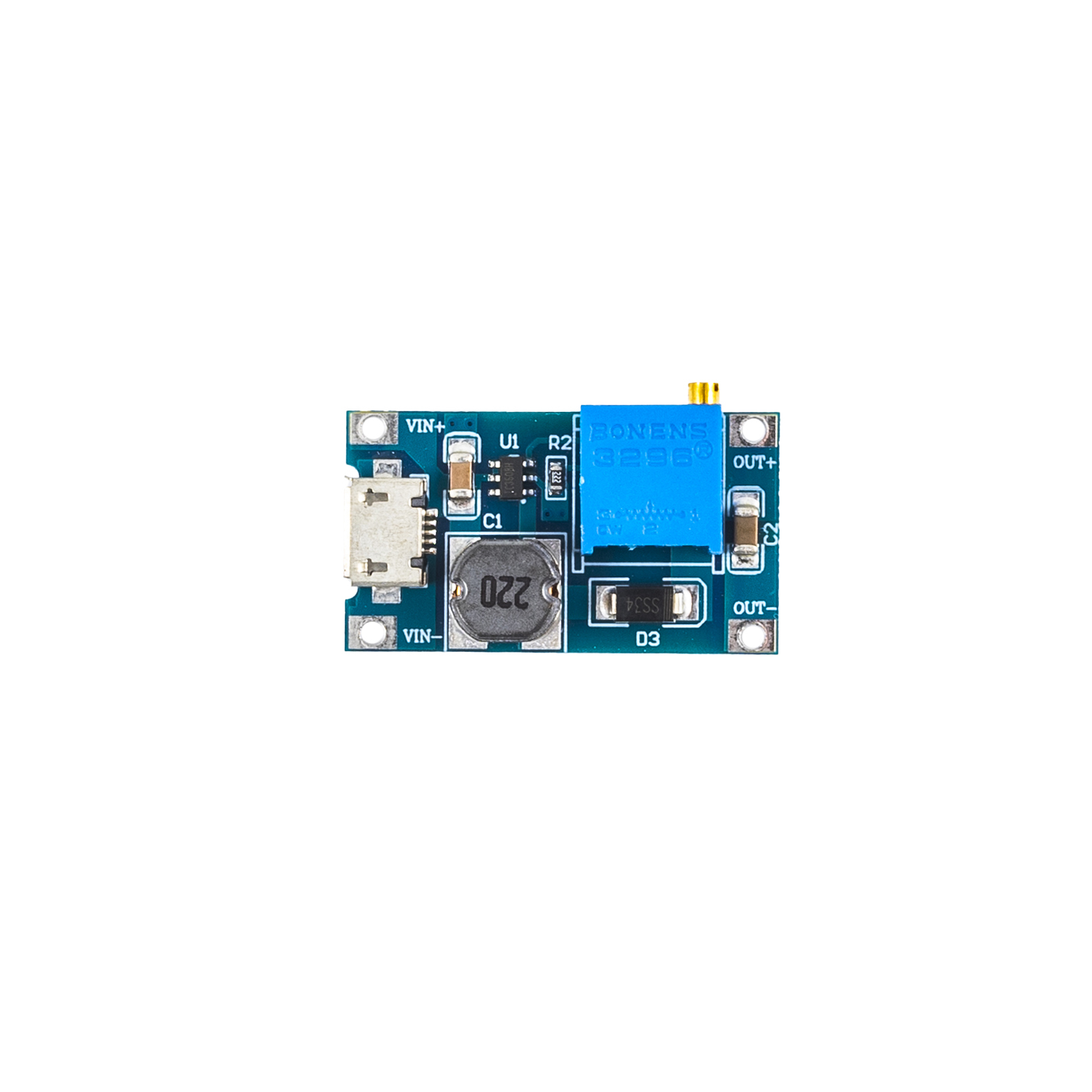

Простой и надежный преобразователь напряжения, который позволяет увеличить входное напряжение с 2–24 В до выходного в пределах до 28 В. Выполнен на микросхеме LM2577. Обеспечивает ток до 2 А и подходит для питания устройств, требующих стабильного напряжения, таких как светодиоды, небольшие моторы и прочие модули в DIY-проектах. Оснащен Micro USB-разъемом для подключения входного напряжения, а вот для подключения нагрузки потребуется пайка к соответствующим разъемам.
Выходное напряжение регулируется с помощью встроенного подстроечного резистора (потенциометра; можно использовать маленькую винтовую отвертку). При первом запуске для настройки выходного напряжения может потребоваться 10-20 оборотов потенциометра. Модуль прост в использовании, но рекомендуется добавить радиатор при нагрузке выше 1 А для предотвращения перегрева.
Технические характеристики:
Микросхема: LM2577
Тип преобразователя: повышающий
Входное напряжение: 2–24 В постоянного тока (DC)
Выходное напряжение: до 28 В постоянного тока (DC) с регулировкой
Максимальный выходной ток: 2 А
Эффективность: до 93%
Регулировка нагрузки: ±0.5%
Рабочая температура: -40…+85 °C
Размеры: 31 × 17 мм
