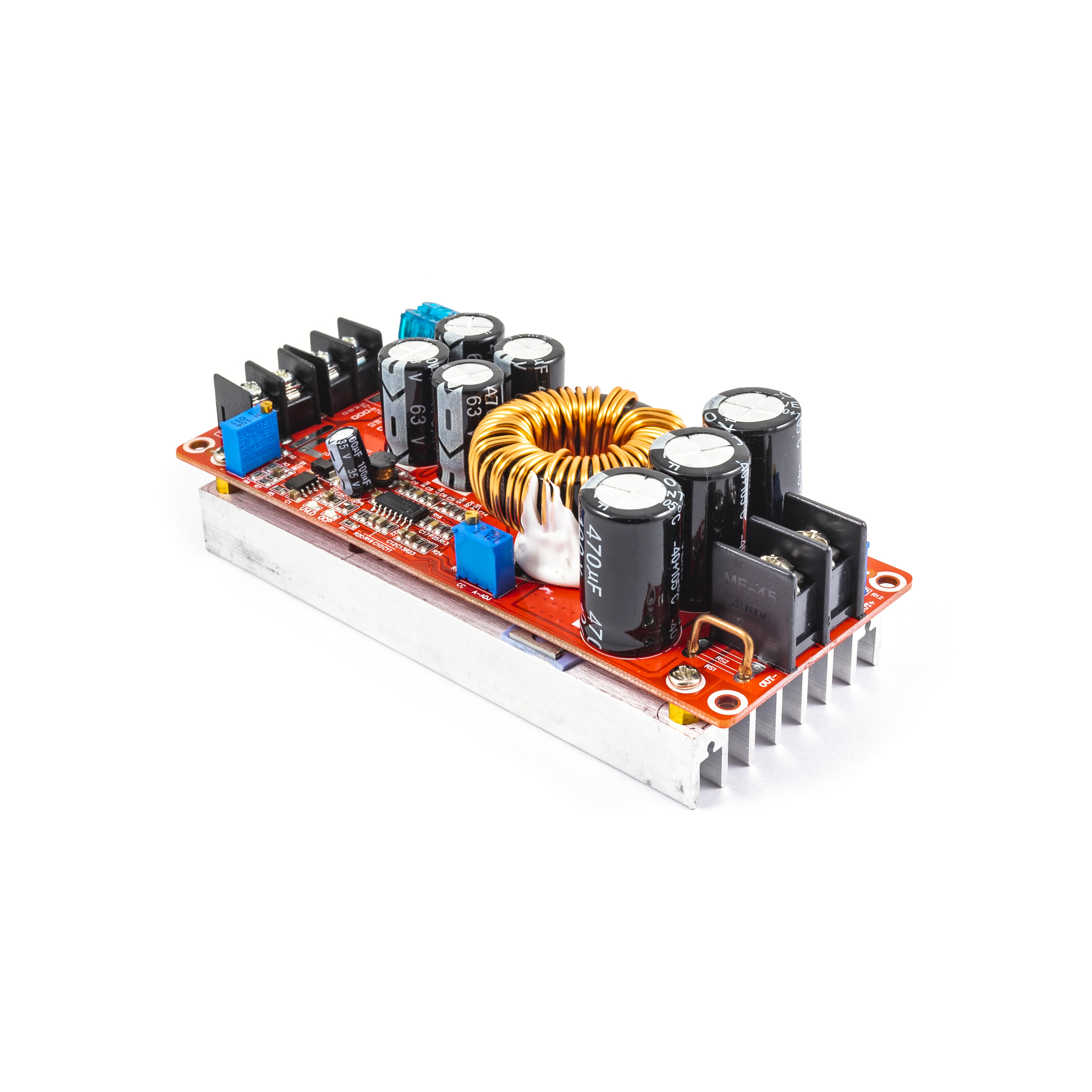

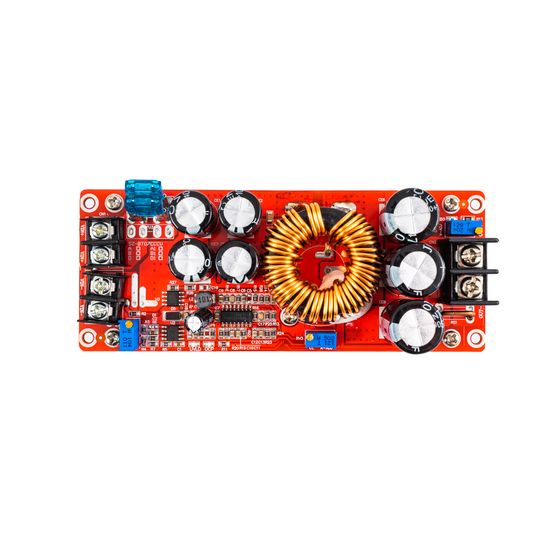

Мощный повышающий DC-DC преобразователь SZ-BT07CCCV-A — это высокопроизводительный модуль, предназначенный для увеличения напряжения с входного диапазона 8–60 В до выходного 12–83 В с максимальной мощностью 1200 Вт и током на выходе до 20 А. Этот преобразователь обеспечивает стабильное напряжение и ток, что делает его идеальным для питания мощных систем, таких как зарядные устройства для электромобилей, инверторы, солнечные панели или промышленные электроприборы.
Модуль поддерживает регулировку выходного напряжения и тока с помощью многооборотных потенциометров (25±3 оборота), а встроенные индикаторы состояния (UVLO, OCP, PWR) упрощают диагностику. SZ-BT07CCCV-A оснащен защитой от короткого замыкания, перегрузки по току и обратной полярности на входе, что повышает надежность. Благодаря высокой эффективности (до 94%) и радиатору (пассивное охлаждение), модуль подходит для длительной работы при высоких нагрузках.
SZ-BT07CCCV-A — это импульсный повышающий (Boost) преобразователь, использующий асинхронную схему на основе контроллера, управляя через ШИМ-сигнал силовым транзистором (MOSFET) для преобразования входного напряжения в более высокое выходное. Входное напряжение (8–60 В) подается на катушку индуктивности, где энергия накапливается во время включения транзистора и передается на выход через диод во время выключения. Конденсаторы на выходе сглаживают пульсации.
Регулировка напряжения и тока осуществляется потенциометрами CV V-ADJ (напряжение) и CC A-ADJ (ток). Минимальная разница между входом и выходом должна быть 2 В, чтобы обеспечить стабильную работу. Модуль автоматически снижает ток при перегрузке, а встроенные защиты (UVLO — защита от низкого напряжения, OCP — защита от перегрузки) предотвращают повреждение.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Входное напряжение: 8–60 В
Выходное напряжение: 12–83 В (регулируемое)
Входной ток: до 25 А (номинальный 20 А)
Выходной ток: до 20 А при токе выше 10 А требуется дополнительное охлаждение)
Максимальная мощность: 1200 Вт
Минимальная разница Uвх/Uвых: 2 В
КПД: 92–94% (зависит от нагрузки и входного напряжения)
Рабочая частота, кГц: 150
Защита от переполюсовки: Да
Защита от короткого замыкания (КЗ): Да
Защита от перегрузки по току: Да
Охлаждение: пассивное (радиатор), при токе выше 10 А нужно дополнительное
Размеры: 130 мм × 50 мм × 45 мм
Вес: 450 г

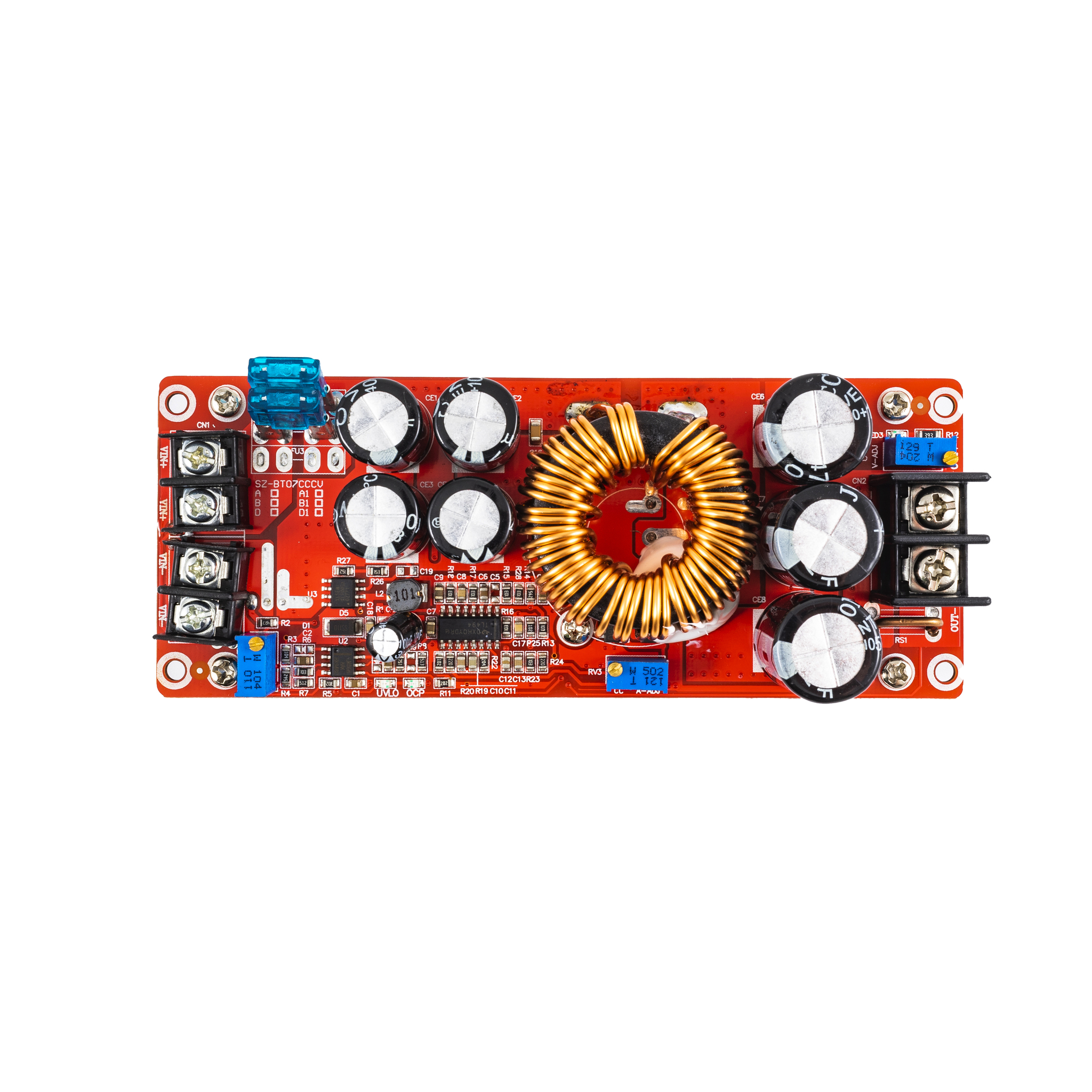

РАСПИНОВКА МОДУЛЯ
IN+: Положительный вход (8–60 В)
IN-: Отрицательный вход (земля)
OUT+: Положительный выход (12–83 В)
OUT-: Отрицательный выход (земля)
CV V-ADJ: Потенциометр для регулировки выходного напряжения
CC A-ADJ: Потенциометр для регулировки выходного тока
НАСТРОЙКА ВЫХОДНОГО НАПРЯЖЕНИЯ
Для того, чтобы модуль правильно и безопасно выполнял свои функции, нужно настроить предварительно значения выходного напряжения и выходного тока. Значение выходного напряжения выставляется без подключенной нагрузки с помощью мультиметра, чтобы не вывести нагрузку из строя при первом подключении. А уже затем вместе с подключенной нагрузкой корректируются значения силы тока на выходе: для этого важно грамотно рассчитать предельную рабочую мощность для нагрузки, но обо всем по порядку:
1) Вам потребуется источник питания с входным напряжением, соответствующим данному модулю в характеристиках. Оба его вывода (+ и -) подключите к выводам преобразователя VIN+ и VIN-.
2) Подготовьте мультиметр, переведя регулятор на нем в режим измерения напряжения. Затем подключите щупы мультиметра к выводам преобразователя VOUT+ и VOUT-. Нагрузку на этом этапе подключать не нужно.
3) С помощью картинки распиновки выше, найдите на модуле подстроечный резистор CV V-ADJ. Он нужен для регулировки выходного напряжения. Для этого вам нужно крутить винт по часовой стрелке для увеличения значения напряжения или против часовой стрелки для уменьшения соответственно. Ориентируйтесь на значения на мультиметре, чтобы выставить нужное значение. Например, если Вам нужно подключить нагрузку с напряжением 36 В постоянного тока, то Вам нужно добиться получения именно этого значения на клеммах VOUT+ и VOUT-.
Важно! Не забывайте, что корректная разница между выходным и входным напряжением не должна быть меньше 2 В, иначе возможны сбои и ошибки в работы данного модуля.
НАСТРОЙКА ВЫХОДНОГО ТОКА
1) Переходите к этому этапу только после завершения настройки выходного напряжения. Сперва отключите мультиметр от клемм VOUT+ и VOUT-. Затем найдите (с помощью картинки распиновки) подстроечный резистор CC A-ADJ на плате преобразователя. С его помощью настраивается сила выходного тока. Вращайте винт регулятора против часовой стрелки, чтобы установить минимальное (безопасное) ограничение тока (около 0,8–1 А) для вашей нагрузки. Для этого потребуется около 25-30 полный оборотов подстроечного резистора.
2) Подключите оба контакта питания от нагрузки и подсоедините их к контактам преобразователя VOUT+ и VOUT-. Возьмите мультиметр и настройте его в режим измерения силы тока. А затем подключите последовательно в цепь с нагрузкой.
3) Проверьте, какая сила тока является оптимальной в плане потребления для подключенной нагрузки. Обычно это указывается в технической документации к товару. Например, у Вас светодиодная матрица с параметрами 36 В и 4 А. Либо, если вам известно только напряжение и сопротивление нагрузки (например, 12 Ом), вы можете рассчитать силу тока самостоятельно через Закон Ома: 36/12 = 3 А.
Теперь аккуратно начинайте вращать винт подстроечного резистора CC A-ADJ по часовой стрелке, чтобы увеличивать выходной ток до необходимого значения.
Например, при выходном напряжении 36 В и силе тока 4 А, вы сможете регулировать выходную силу тока самостоятельно в диапазоне значений от 0,8 до 3 А.
Важно! Запрещается замыкать контакты VOUT+ и VOUT- между собой. Также нельзя подключать мультиметр в режиме настройки тока до подключения нагрузки. Оба случая могут привести к повреждению модуля преобразователя.
НЕОБХОДИМЫЕ РАСЧЕТЫ (ПРИМЕР)
Предположим, что вам нужно подключить в схему нагрузку с напряжением на выходе 36 В и максимальной силой тока потребления 4 А. Для ее питания у вас имеется данный преобразователь, а также источник питания с напряжением 12 В. Какая должна быть выходная сила тока источника питания, чтобы преобразователь работал корректно?
1) Расчёт выходной мощности для подключаемой нагрузки:
P = U × I = 36 В × 4 А = 144 Вт
2) Расчёт входного тока (с учётом КПД преобразователя ~94%):
Мощность на входе: Pвх = Pвых / КПД = 144 Вт / 0,94 ≈ 153 Вт
Входной ток: Iвх = Pвх / Uвх = 153 Вт / 12 В ≈ 12,75 А
3) Ограничение тока:
Если вы хотите ограничить выходной ток до 2 А (например, для избегания работы устройства на предельных значениях мощности), подкрутите подстроечный резистор CC A-ADJ против часовой стрелки (в сторону уменьшения силы тока на выходе). Крутите его вплоть до появления на мультиметре нужного значения.
В этом случае выходная мощность составит:
P = U × I = 36 В × 2 А = 72 Вт
Входной ток: Iвх = 72 Вт / 0,94 / 12 В ≈ 6,38 А
РЕКОМЕНДАЦИИ ПО ИСТОЧНИКУ ПИТАНИЯ
! Важно: Убедитесь, что ваш источник питания способен обеспечить необходимый входной ток. Рекомендуем брать источник питания с запасом в 20-30% по мощности от потребляемого нагрузкой.
1) В случае, если нужно получить 36 вольт и 4 А на выходе, используйте источник питания 12В с силой тока не менее 14-15 А
2) В случае, если нужно получить 36 вольт и 2 А на выходе, используйте источник питания 12В с силой тока не менее 8 А
