Недорогой и компактный модуль импульсного повышающего преобразователя напряжения постоянного тока (DC-DC). Разработан на основе регулятора XL6019 в корпусе TO-263 от компании XLSEMI. Улучшенная версия регуляторов на основе LM2577.
В плату преобразователя встроена защита от перегрева, обратного подключения и перегрузок по току. Регулировка выходного напряжения осуществляется с помощью подстроечного резистора в синем корпусе, встроенным в плату. При повышении напряжения на выходе уменьшается выходная сила тока. Подключение с обеих сторон удобно осуществлять через винтовые клеммы. Эффективность преобразования достигает 94 %. Винтовые отверстия упрощают монтаж модуля.
Используйте повышающий преобразователь в ситуациях, когда из выходного напряжения источника питания нужно получить большее значение. Например, аккумулятор 18650 выдает не более 3.7…4.2 В постоянного тока при высокой выходной силе тока. Использование его в связке с регулятором напряжения позволяет запитывать отладочные платы от 5 вольт; водяные помпы для системы автополива от 5…12 вольт; различные двигатели и мощные сервоприводы. Будьте внимательны в процессе сборки электронных схем с преобразователем. Прежде чем выполнять регулировку, замерьте текущие параметры с помощью мультиметра.
Технические характеристики:
Рабочая температура: -40 °C…85 °C
Входное напряжение: 3…35 В постоянного тока
Входной ток: до 5 А
Выходное напряжение: 5…40 В
Выходной ток: до 3 А
Выходная пульсация: 100 мВ
Эффективность: до 94 %
Размеры: 50 x 28 x 13 мм
Техническая документация:

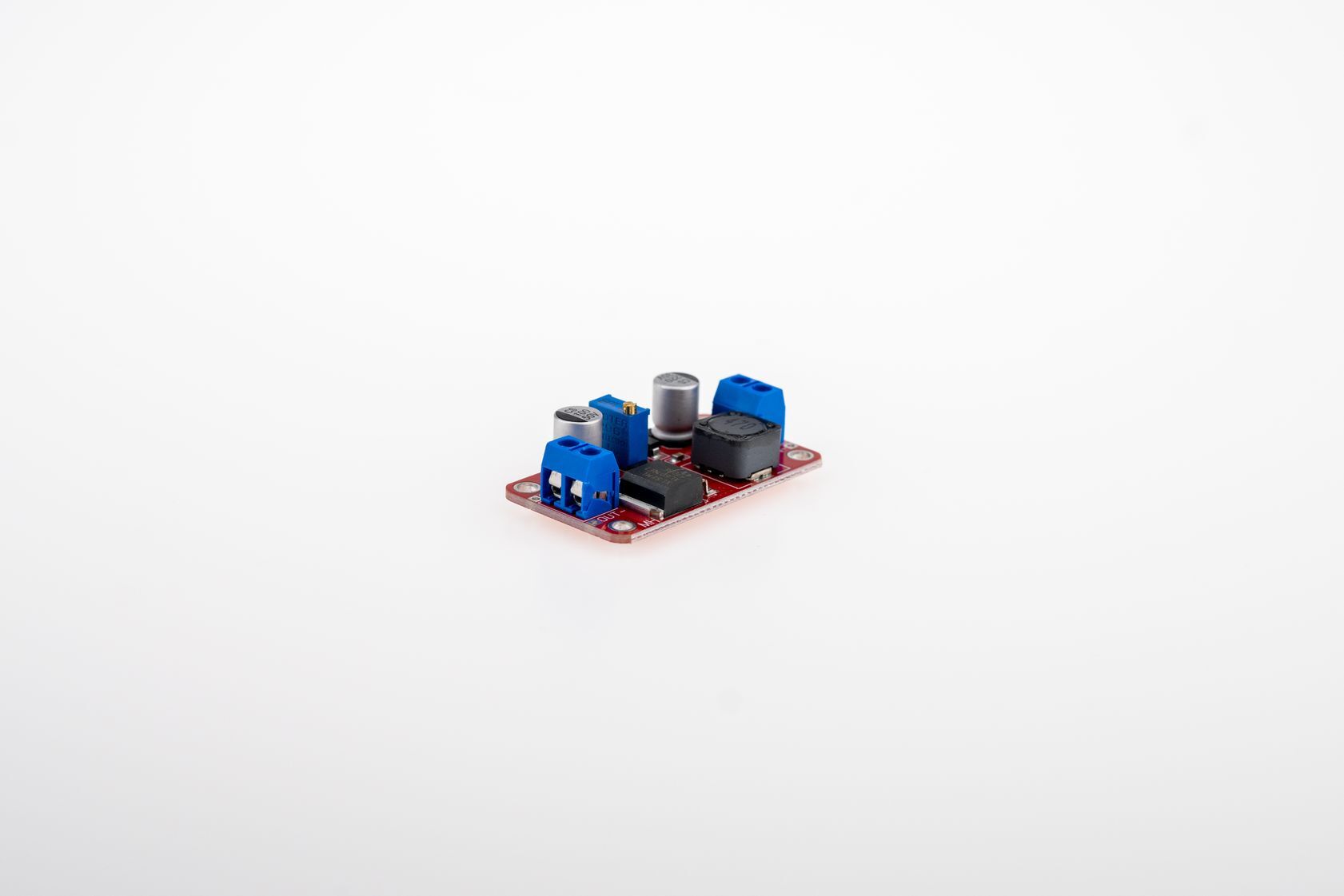

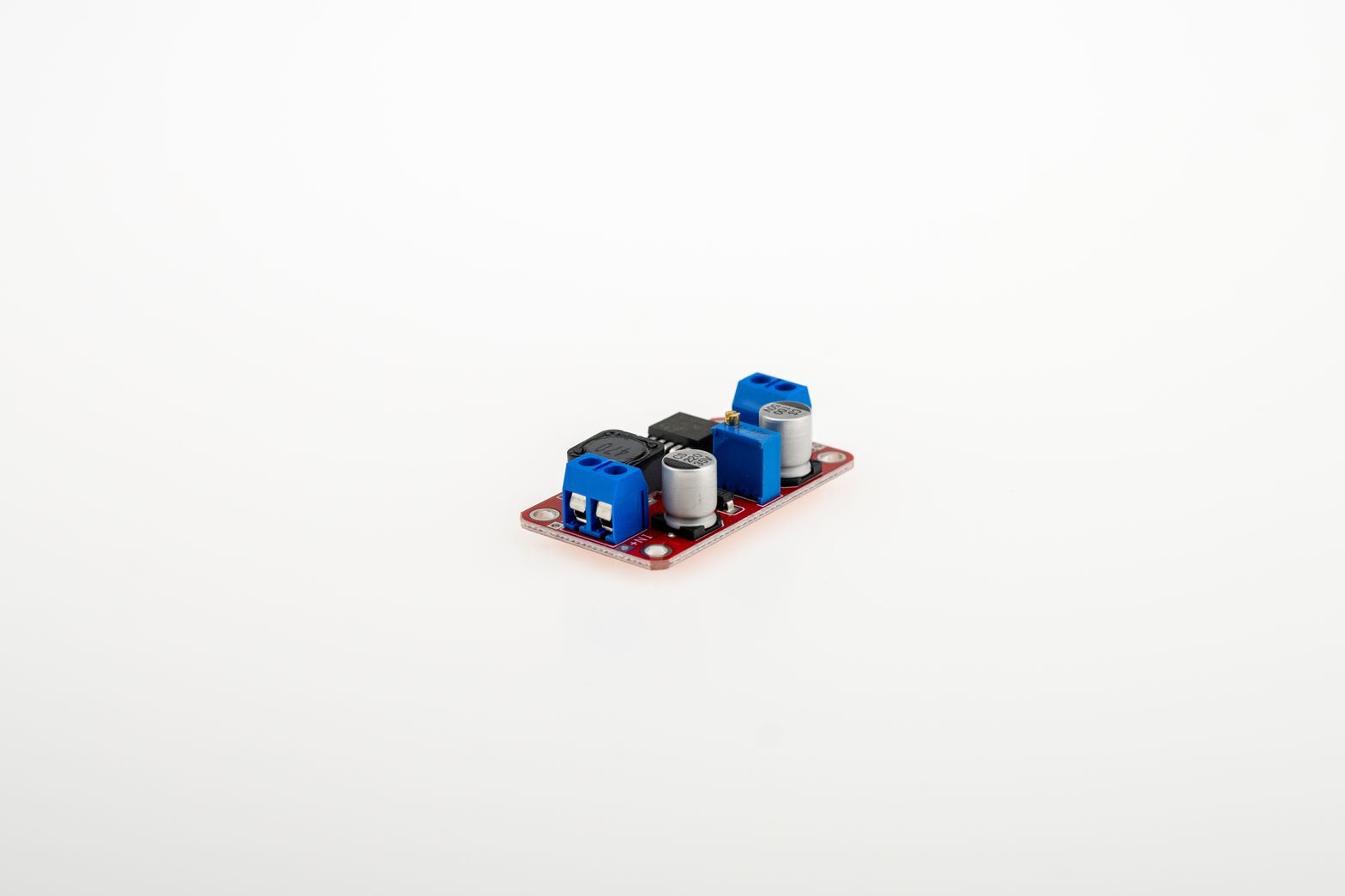

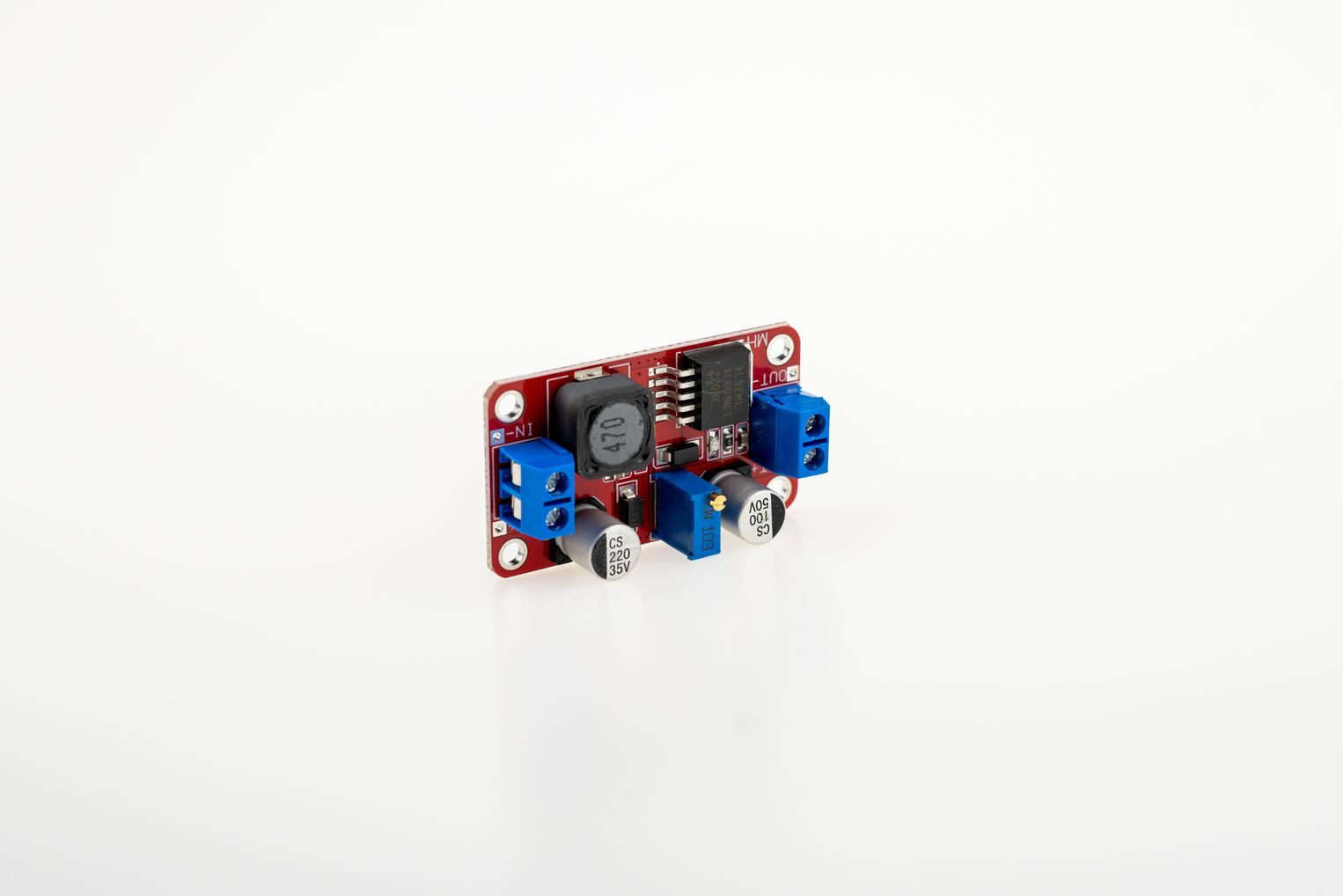

Внешнее устройство регулятора:
