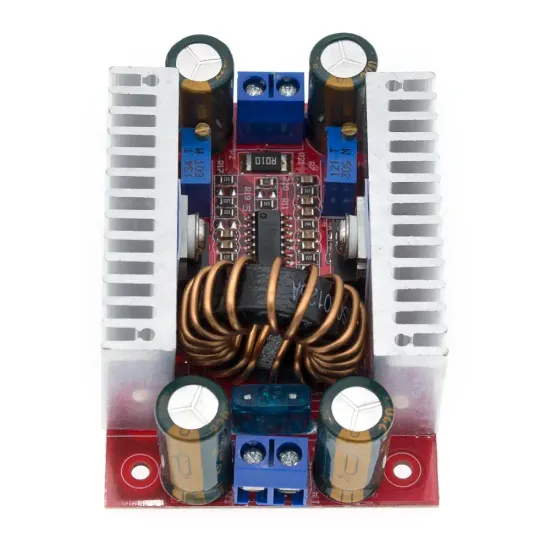

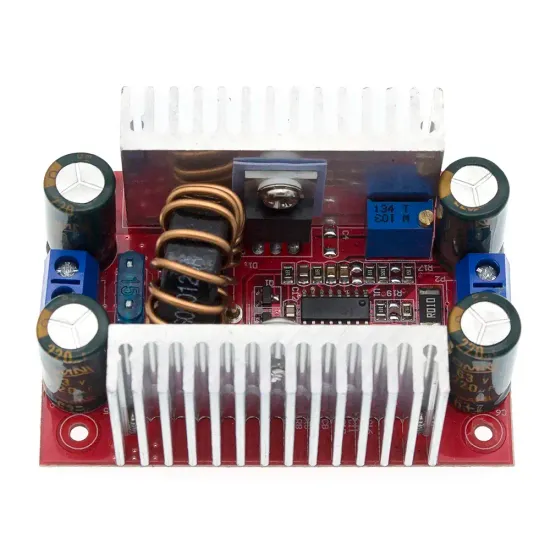

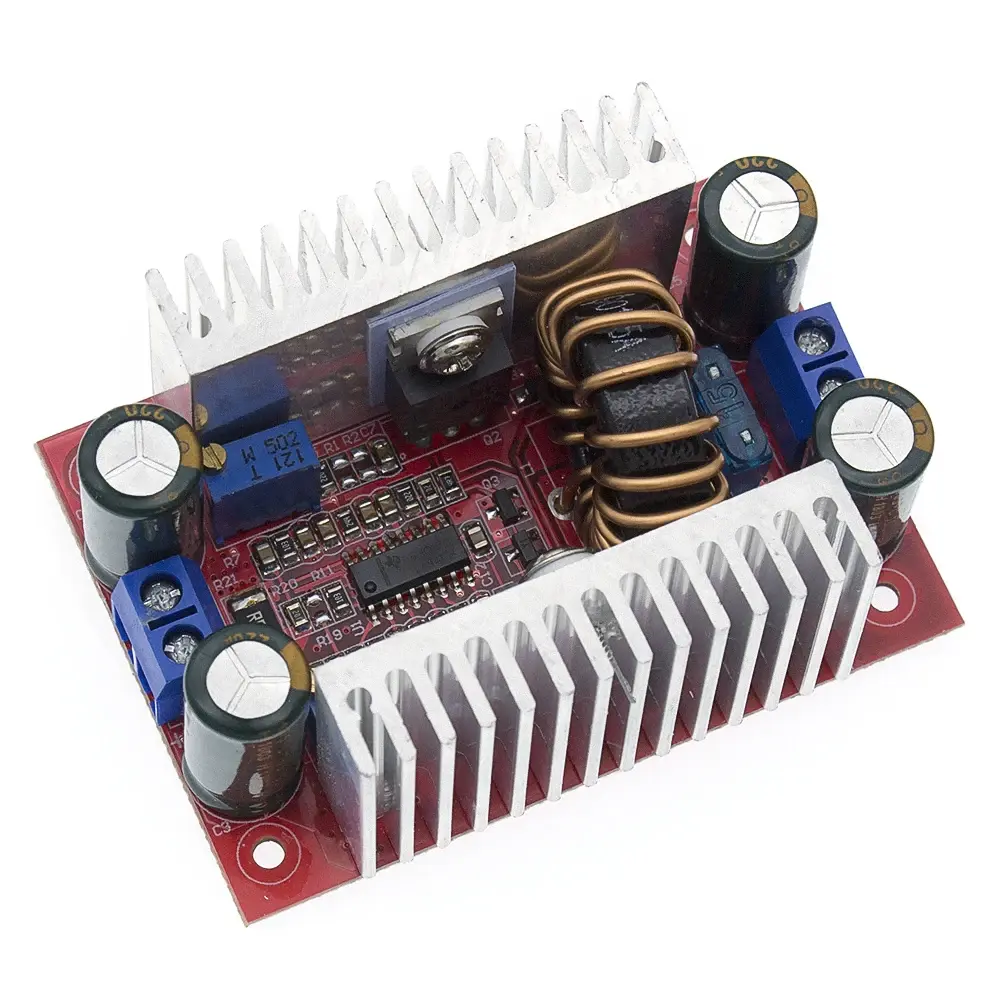

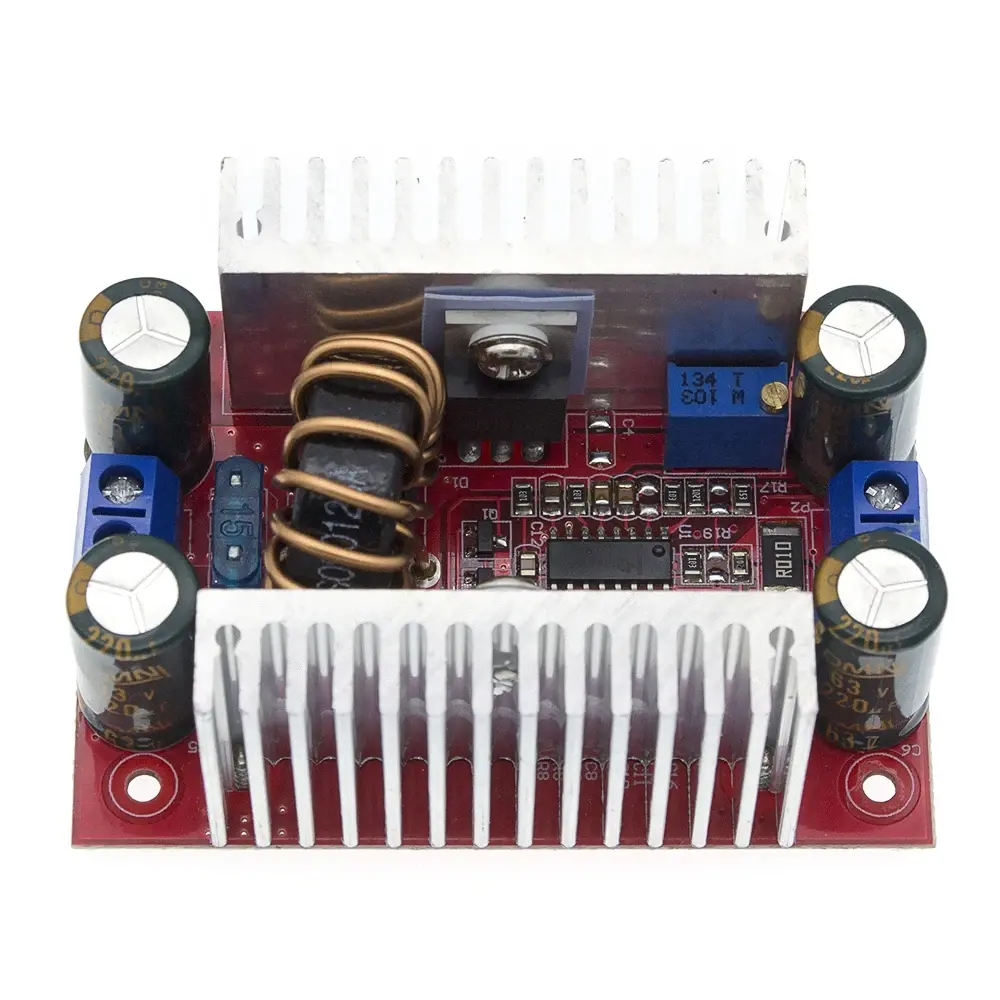

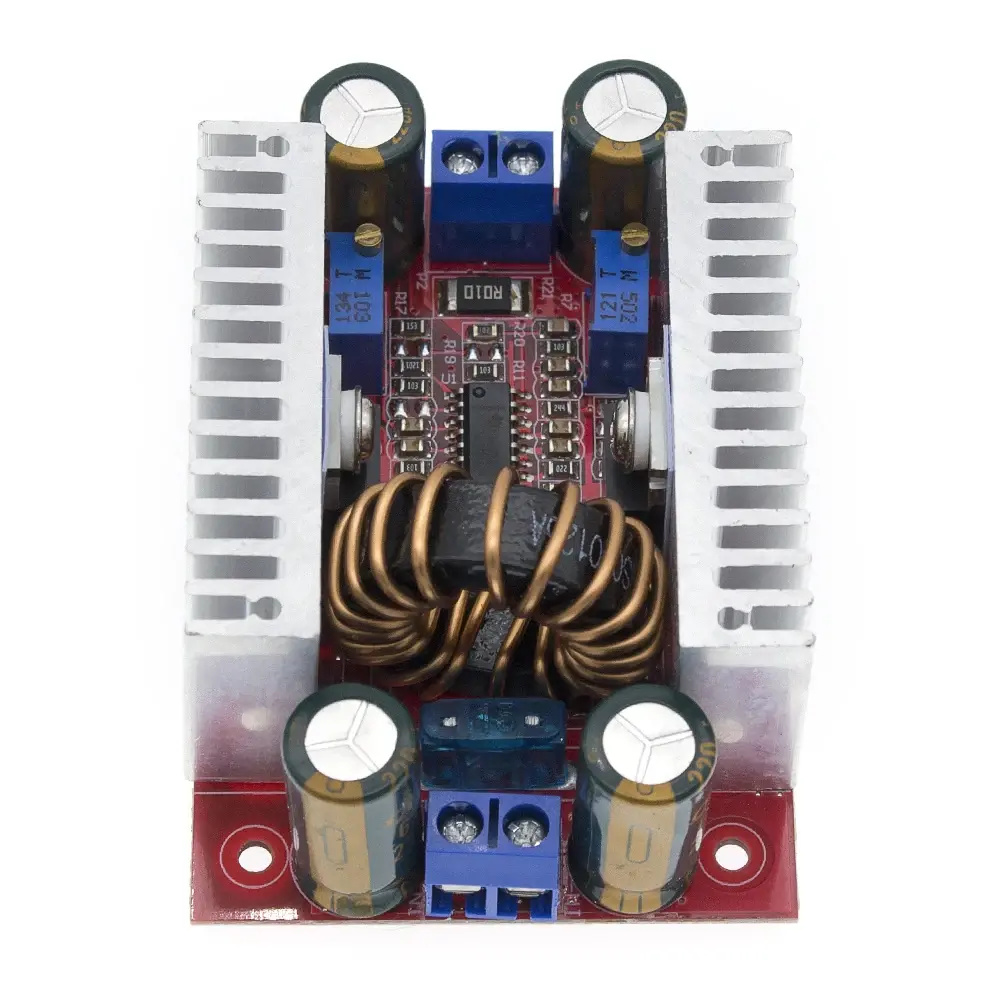

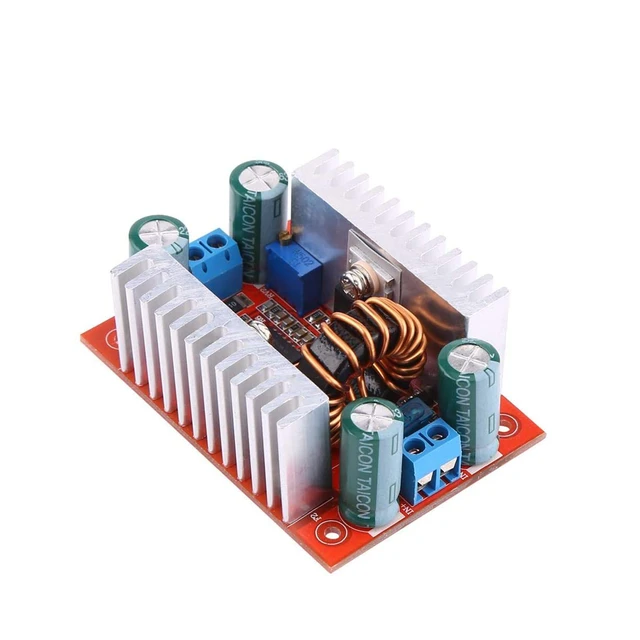

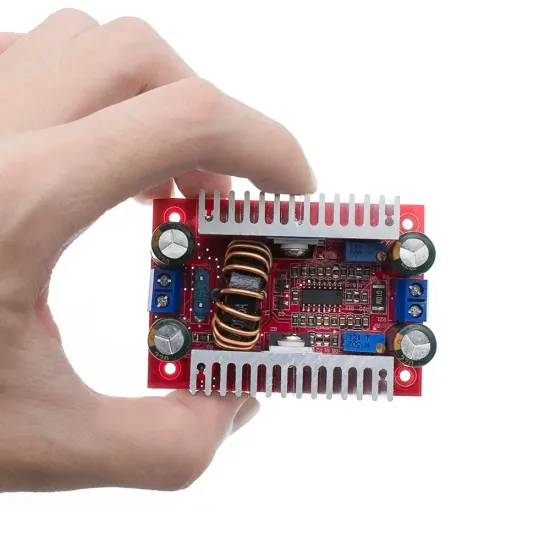

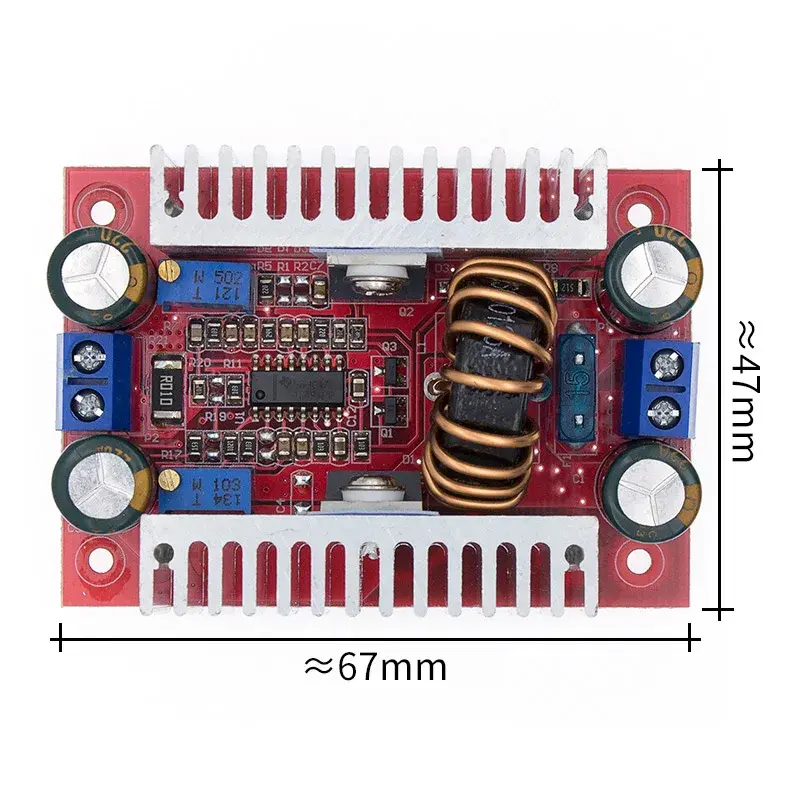

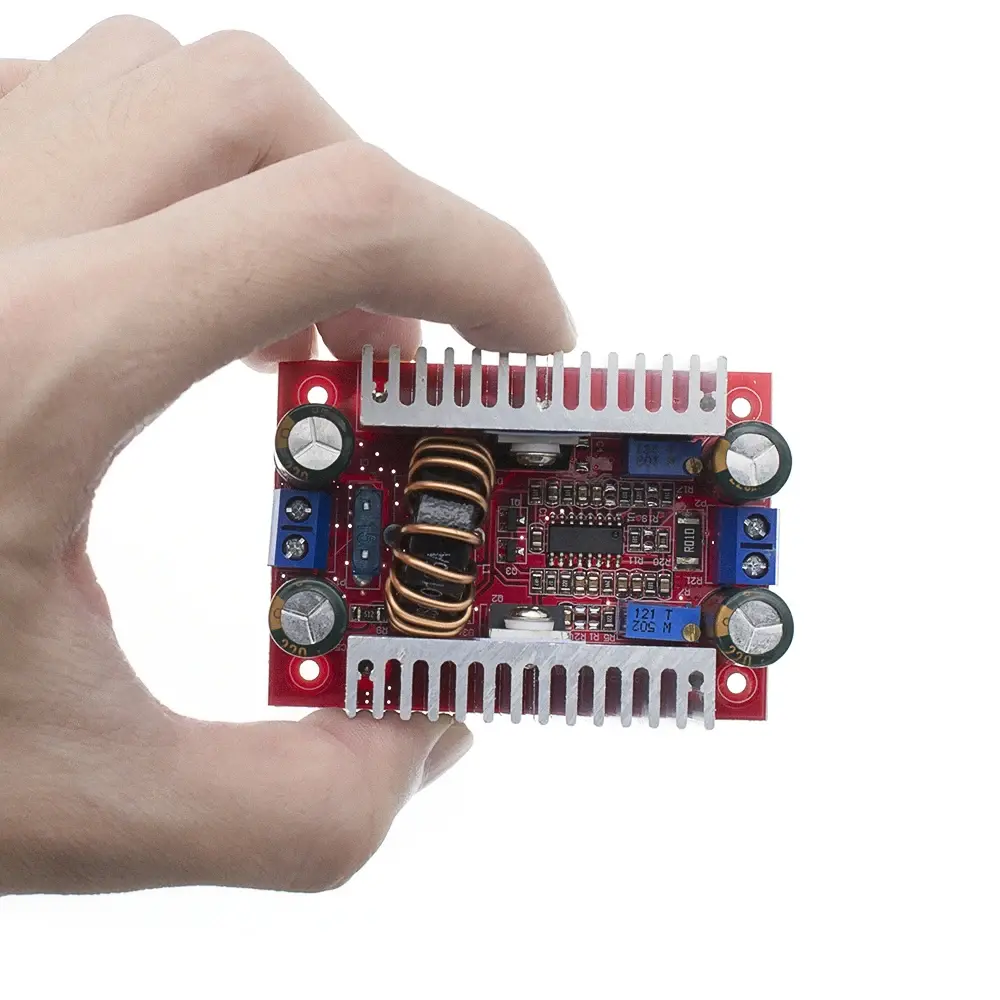

Повышающий DC-DC преобразователь XL4016 — это мощный модуль, предназначенный для увеличения напряжения с входного диапазона 8–40 В до выходного 8–60 В с максимальной мощностью 400 Вт и током до 15 А. Построенный на базе микросхемы XL4016, этот преобразователь обеспечивает высокую эффективность (до 95%) и стабильность, что делает его подходящим для питания мощных устройств, таких как светодиодные панели, электродвигатели или системы на солнечных батареях.
Модуль оснащен двумя потенциометрами для регулировки напряжения и тока, а также встроенным радиатором для отвода тепла. XL4016 поддерживает функцию ограничения тока (CC), что позволяет использовать его в качестве драйвера для светодиодов или зарядного устройства. Компактные размеры и высокая частота переключения (180 кГц) делают модуль универсальным решением для DIY-проектов, требующих надежного источника питания.
XL4016 — это повышающий преобразователь, использующий синхронную схему на базе микросхемы XL4016. Входное напряжение подается на катушку индуктивности, где энергия накапливается во время включения силового транзистора (MOSFET). При выключении транзистора энергия передается на выход через диод, а конденсаторы сглаживают пульсации. Микросхема XL4016 управляет процессом с помощью ШИМ, регулируя скважность импульсов для поддержания заданного напряжения.
Потенциометры позволяют настроить выходное напряжение (CV) и ограничить ток (CC). Например, при использовании в качестве LED-драйвера можно установить напряжение 36 В и ток 5 А, чтобы обеспечить стабильное питание светодиодов. Встроенная защита от перегрева и перегрузки снижает риск повреждения при высоких нагрузках.
Распиновка:
IN+: Положительный вход (8–40 В)
IN-: Отрицательный вход (земля)
OUT+: Положительный выход (8–60 В)
OUT-: Отрицательный выход (земля)
CV: Потенциометр для регулировки напряжения
CC: Потенциометр для регулировки тока
Часто встречаемые проблемы и их решения
1) Выходное напряжение падает под нагрузкой.
Причина: Превышение тока или недостаточное входное напряжение.
Решение: Убедись, что входное напряжение на 2–3 В ниже выходного. Снизь нагрузку (максимум 15 А) или используй более мощный источник питания на входе.
2) Модуль перегревается и отключается.
Причина: Высокая нагрузка или плохое охлаждение.
Решение: Установи дополнительный вентилятор на радиатор. Работай при токе не выше 10 А для длительной нагрузки, чтобы снизить нагрев.
3) Ток не регулируется потенциометром CC.
Причина: Неправильная настройка или повреждение потенциометра.
Решение: Сначала установи напряжение (CV), затем подключи нагрузку и отрегулируй ток (CC), вращая потенциометр против часовой стрелки. Если не работает, замени потенциометр (10 кОм).
Технические характеристики:
Микросхема: XL4016
Тип преобразователя: повышающий
Входное напряжение: 8–40 В
Выходное напряжение: 8–60 В (регулируемое)
Максимальный выходной ток: 15 А
Мощность: 400 Вт
Эффективность: до 95%
Частота переключения: 180 кГц
Рабочая температура: -40…+85 °C
Размеры: 85 × 65 × 60 мм
