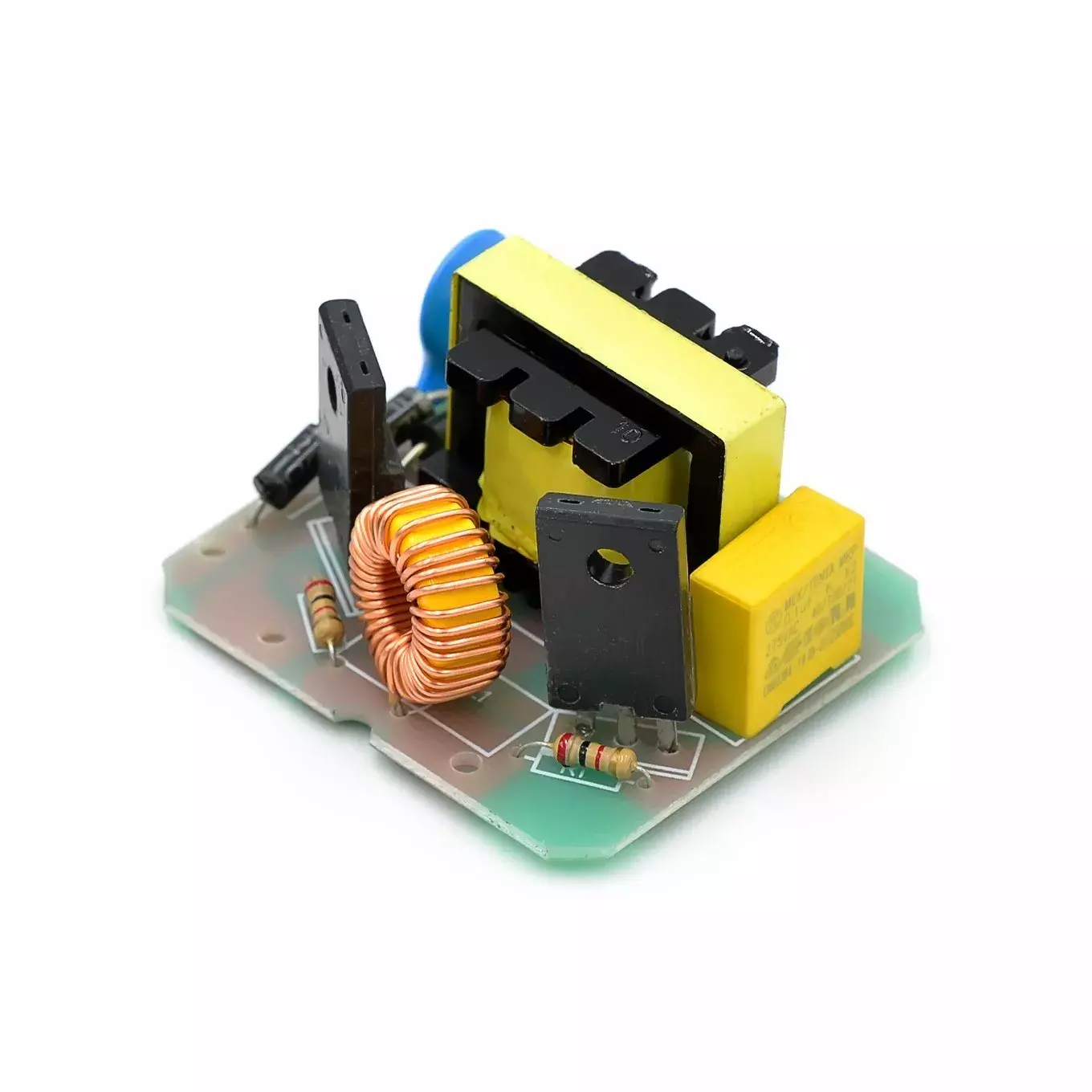

Модуль повышающего преобразователя с 12 до 220 В из постоянного (DC) тока в переменный (AC). По своему принципу действия является инверторным преобразователем. Рассчитан на работу с двумя каналами. Относится к современным преобразователям 4-го поколения. В основе его работы — повышающий трансформатор. На выходе образуется выходной сигнал с формой меандр и частотой около 20 кГц.
С его помощью можно преобразовать ток от батареи (8…13 В постоянного тока) в переменный с напряжением в 220 В, чтобы питать им электроприборы. Выходная мощность может достигать 40 Вт, что отлично подходит для энергосберегающих и светодиодных ламп, для бытовых приборов небольшой мощности, в том числе, с их параллельным подключением через два канала (данный способ используется для увеличения суммарной мощности: см. картинку под описанием). При выборе данного устройства на роль источника питания, всегда берите мощность с запасом в 20-30%, чтобы не допускать длительной работы модуля на предельных значениях.
Технические характеристики:
Входное напряжение: 8…13 В постоянного тока (DC)
Выходное напряжение: 210…240 В переменного тока (AC)
Выходная мощность (макс.): 40 Вт
Частота выходного сигнала: 20 кГц (меандр)
Пример параллельного подключения для увеличения мощности:
